RIGOL przedstawia rodzinę oscyloskopów cyfrowych wysokiej rozdzielczości MHO2000. Przyrządy te charakteryzują się maksymalną szerokością pasma analogowego wynoszącą 350 MHz, a zastosowany w nich przetwornik ADC ma rozdzielczość 12 bitów. Zgodnie z obowiązującymi obecnie oczekiwaniami użytkowników zintegrowano w nich wiele funkcji, takich jak: analizator protokołów, analizator logiczny i generator sygnałów. Oscyloskopy tej rodziny stanowią niezawodne i ekonomiczne rozwiązanie do różnych zadań testowych i analitycznych w dziedzinach takich jak elektronika medyczna, zasilanie, elektryczność, elektronika samochodowa itp.

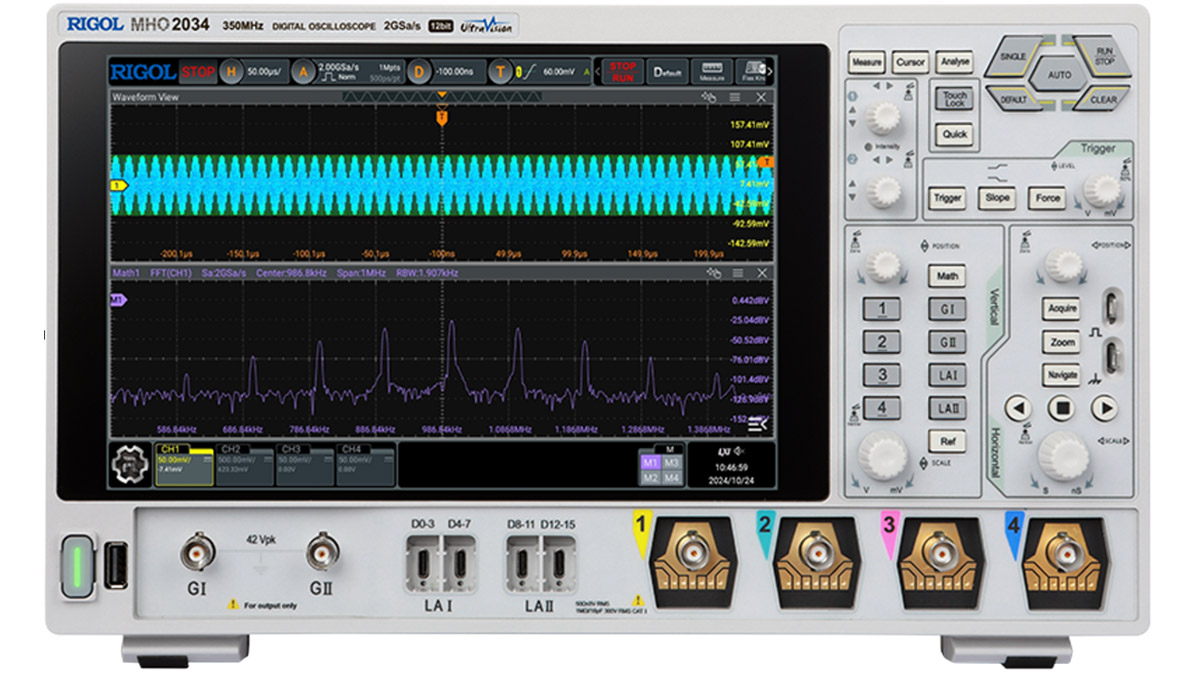

Rys. 1. Oscyloskop wysokiej rozdzielczości umożliwia przechwytywanie detali przebiegów małosygnałowych

1. Wysoka rozdzielczość pozwalająca uchwycić drobne szczegóły sygnału

Zastosowany w oscyloskopach MHO2000 przetwornik zapewnia 12-bitową rozdzielczość pionową, co przekłada się na 4096 poziomów kwantyzacji. Uzyskiwana szczegółowość przebiegów jest więc 16-krotnie wyższa niż w popularnych oscyloskopach z przetwornikami 8-bitowymi. Jest to cecha przydatna szczególnie na przykład w pomiarach aparatury medycznej i testowaniu zasilaczy. Dzięki 12-bitowemu przetwornikowi możliwe stało się uzyskanie czułości pionowej 200 μV/div.

2. Bogate funkcje wyzwalania i dekodowania

W oscyloskopach rodziny MHO2000 zaimplementowano wiele typów wyzwalania, w tym: wyzwalanie zboczem, interwałem, limitem czasu, wideo, magistralą szeregową. Interesującą opcją jest też wyzwalanie obszarem. Dostępne typy wyzwalania są szczególnie przydatne podczas wykrywania anomalii przebiegów często niezauważalnych podczas typowych pomiarów.

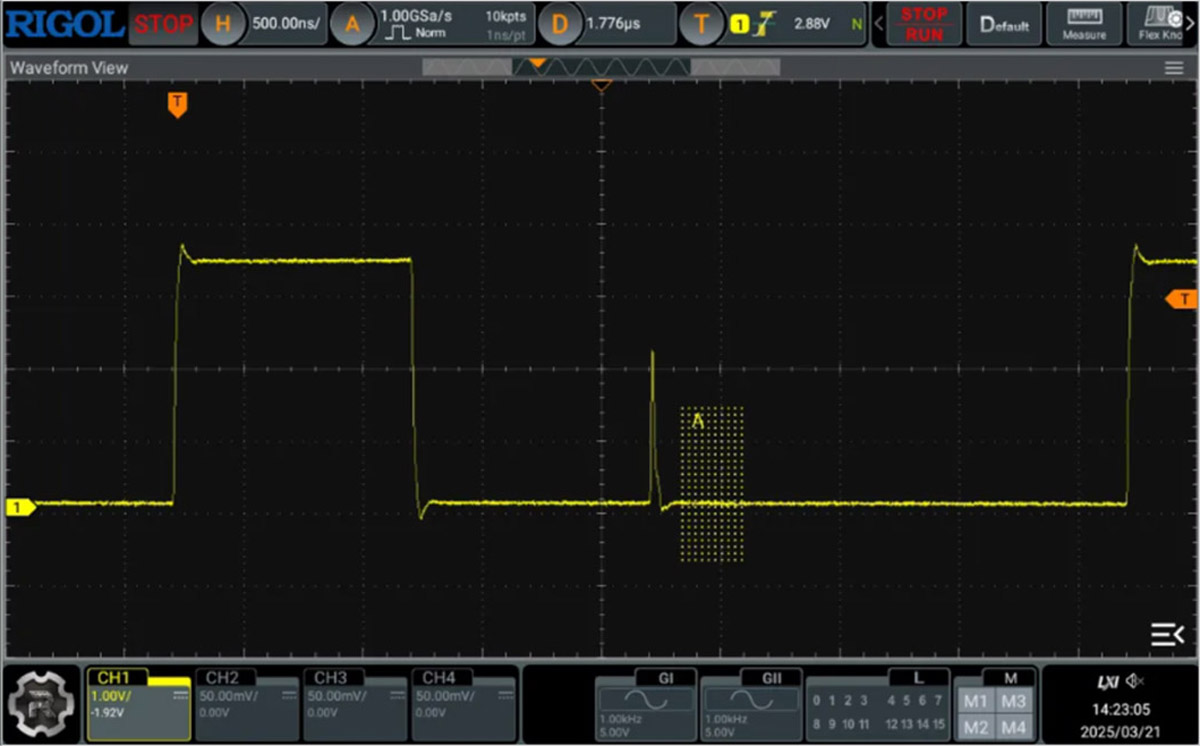

Rys. 2. Wykrywanie anomalii sygnałów

3. Kanały cyfrowe

Oprócz typowych kanałów analogowych oscyloskopy MHO2000 dysponują również typowymi kanałami cyfrowymi. Po zastosowaniu sondy PLA3204 przeznaczonej do analizy sygnałów logicznych oscyloskopy mogą być używane do pomiarów sygnałów mieszanych. Można w nich porównywać zależności między przebiegami cyfrowymi i analogowymi.

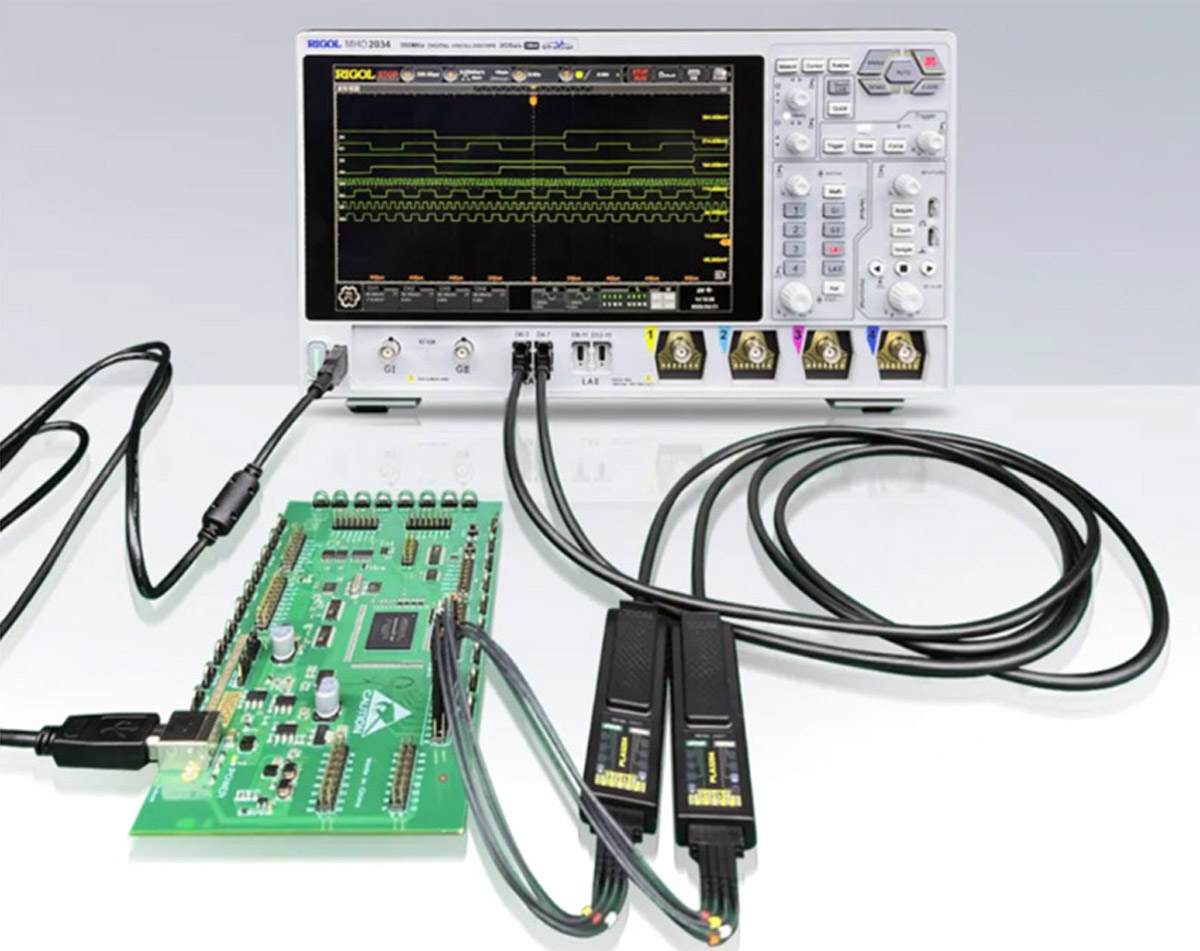

Rys. 3. Pomiar sygnałów cyfrowych

Oscyloskopy MHO2000 obsługują wiele magistral cyfrowych. Są to: I²C, SPI, CAN, CAN-FD, FlexRay, I²S, MIL-STD-1553B, SENT i inne. Stwarza to możliwość używania oscyloskopów w pomiarach systemów wbudowanych, urządzeń branży motoryzacyjnej i informatycznej.

4. Wbudowany generator funkcyjny

Obecnym standardem obowiązującym nawet w oscyloskopach klasy popularnej stało się wyposażanie ich w generatory sygnałów. W rodzinie MHO2000 wymóg ten został uwzględniony poprzez wbudowanie dwukanałowego generatora sygnałów o rozdzielczości 16 bitów. Możliwe jest generowanie przebiegów o częstotliwości do 50 MHz. Generator wytwarza przebiegi sinusoidalne, prostokątne, trójkątne, impulsowe, szumowe, DC, a także szereg wbudowanych przebiegów arbitralnych.

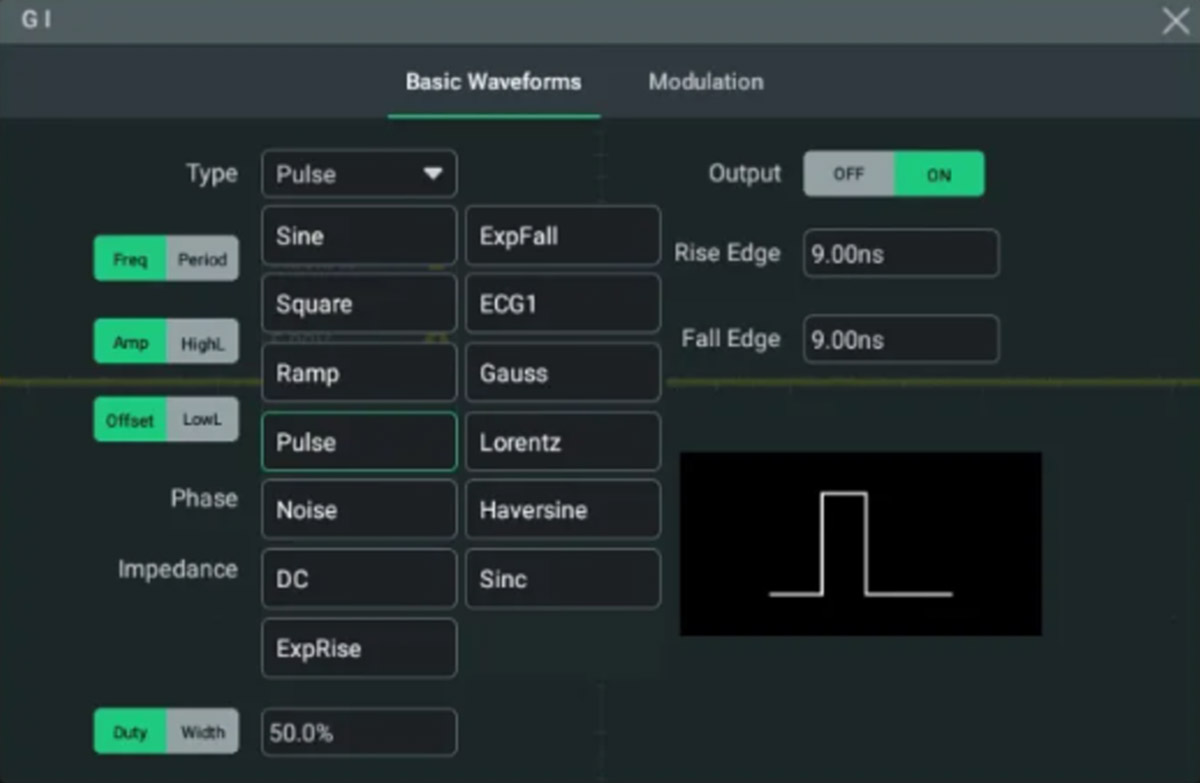

Rys. 4. Menu wyboru przebiegu generatora

Źródło: Rigol Tecnologies
