Odpowietrzniki z membraną z porowatego ePTFE to pasywne elementy ochronne, montowane w hermetycznych obudowach urządzeń elektronicznych oraz oprawach oświetleniowych LED. Ich zadaniem jest kompensacja zmian ciśnienia wynikających z różnic temperatury, przy jednoczesnym zatrzymywaniu cieczy, mgły olejowej, pyłów i zanieczyszczeń zewnętrznych.

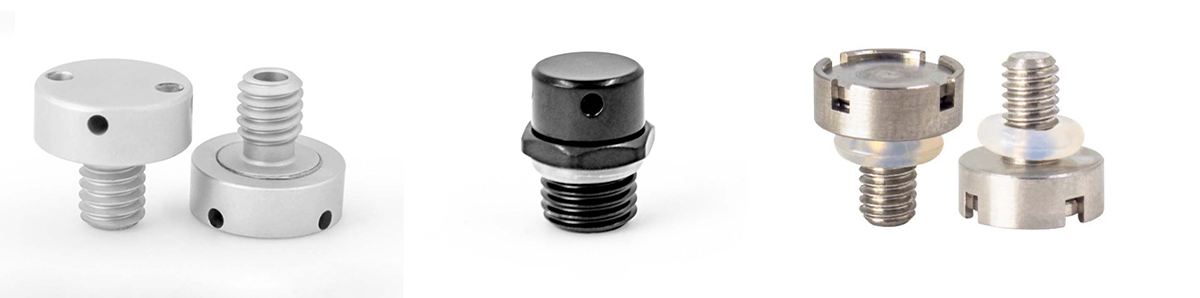

Metalowe wentylatory wkręcane M4-M16 do urządzeń elektronicznych przeznaczonych do użytku na zewnątrz

Membrana ePTFE posiada mikroporowatą strukturę o kontrolowanym rozmiarze porów (typowo 0,1–2,0 µm), która umożliwia przepływ gazów i pary wodnej, ale zatrzymuje cząsteczki wody w stanie ciekłym oraz pyły zawieszone w powietrzu. Zapobiega powstawaniu nadciśnienia podczas nagrzewania LED oraz podciśnienia przy jego schładzaniu. Równowaga ciśnienia między wnętrzem a otoczeniem minimalizuje ryzyko deformacji obudowy lampy. Wysoka przepuszczalność membrany dla pary wodnej umożliwia „oddychanie” obudowy, redukując kondensację pary wodnej na PCB i elementach elektronicznych.

MV-8 Samochodowe membrany ochronne na otwory wentylacyjne

Porowate membrany e-PTFE maja własności hydrofobowe oraz oleofobowe, co zapewnia izolację przed wodą, przy ciśnieniu do 1 bar oraz odporność na mgłę olejową, rozbryzgi wody. Membrana e-PTFE zatrzymuje również cząstki stałe o średnicy ≥ 0,2 µm (efektywność > 99,99%), zachowuje stabilność mechaniczna w zakresie temperatur od –40°C do +125°C ( chwilowo do 150C ) oraz odporność na UV, ozon, mgłę solną oleje, paliwa i detergenty.

Typowe aplikacje:

• Lampy LED w motoryzacji – lampy uliczne, parkowe i przemysłowe;
• Urządzenia elektroniczne w hermetyzowanych obudowach pracujące na zewnątrz;
• Baterie i akumulatory
• Zastosowania militarne z układami elektronicznymi (czujniki, systemy nawigacyjne, przetworniki, anteny), które muszą być hermetycznie chronione, ale jednocześnie kompensować różnice ciśnienia, szczególnie podczas gwałtownej zmiany wysokości, temperatury czy przeciążeń. Odpowietrzniki ePTFE umożliwiają tę kompensację, bez ryzyka przedostania się wody, pyłu czy substancji chemicznych. Ich odporność mechaniczną można zwiększyć używając siateczki wsporczej oraz osłon metalowych. Membrana e-PTFE dla aplikacji militarnych zachowuje swoje właściwości w temperaturach sięgających ponad 200°C i w warunkach dużych przeciążeń.

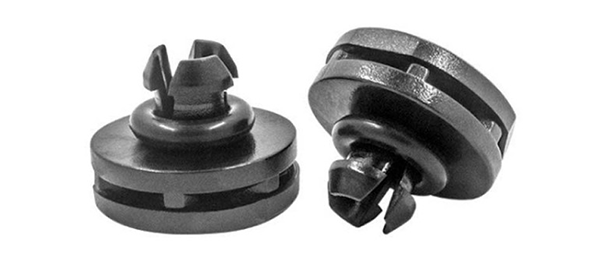

Odpowietrzniki typu „snap in”

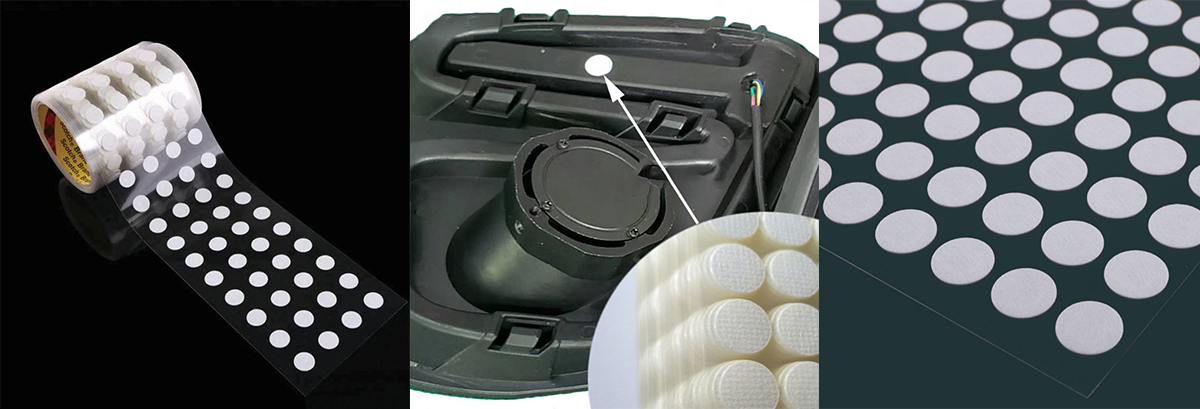

W zależności od zastosowania membrany odpowietrzające aplikowane są do różnych rodzajach obudów – od popularnych „snap in” wciskanych w otwór obudowy na tzw „oliwkę” i doszczelnianych oringiem, przez obudowy z gwintowanym króćcem, po membrany w formie samoprzylepnej etykiety.

Semicon Sp. z o.o. dysponuje mikroporowatymi materiałami e-PTFE oraz możliwościami złożonego konwertingu tych materiałów. Oferuje membrany z PTFE, membrany samoprzylepne oraz odpowietrzniki typu „snap in”.

Przykładowe rozwiązania odpowietrzników e-PTFE, o handlowej nazwie TEMISH, obrazuje załączony katalog firmy Nitto.

Warszawska firma Semicon jest dystrybutorem i konwerterem materiałów Nitto.

Kontakt: mkaczmar@semicon.com.pl
