TDK wprowadza odporne na wibracje hybrydowe kondensatory elektrolityczne z polimerem – do zastosowań w przemyśle i motoryzacji

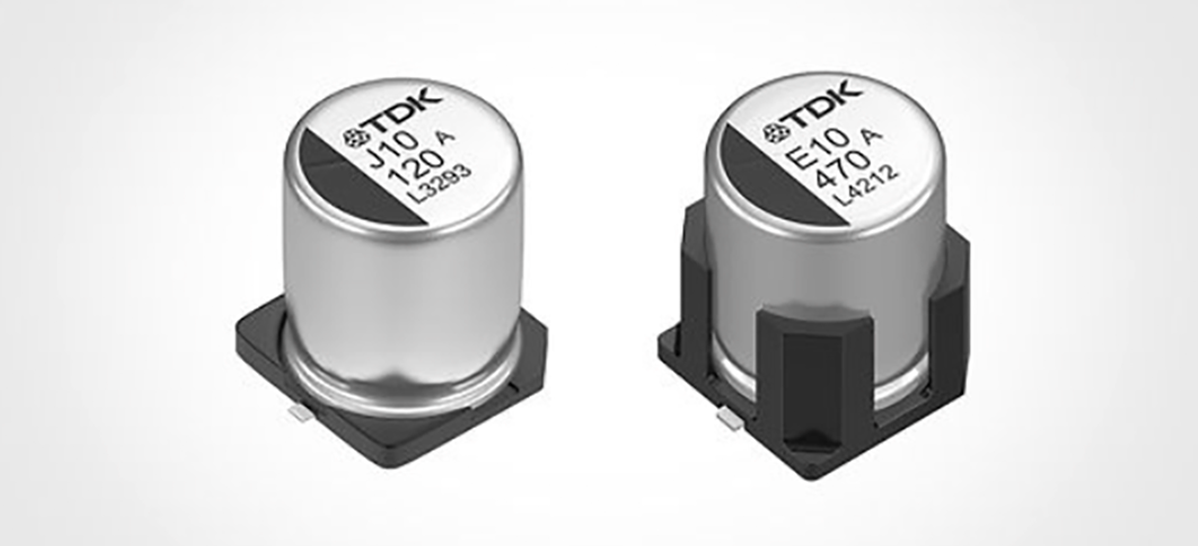

TDK Corporation rozszerza swoją serię B409x hybrydowych kondensatorów elektrolitycznych SMD z polimerem aluminiowym o konstrukcji odpornej na wibracje mechaniczne do 30 g (MIL-STD-202, metoda 204). Cztery słupki wychodzące z podstawy stabilizują obudowę w przypadku wstrząsów mechanicznych i wibracji. Produkt przeznaczony jest do zastosowań motoryzacyjnych i przemysłowych.

Elementy do montażu powierzchniowego są dostępne w różnych napięciach znamionowych od 25 V do 80 V, a wartości pojemności wynoszą od 56 μF do 1100 μF. Ich średnica wynosi 10 mm, a wysokość waha się od 10,2 mm do 16,8 mm, zapewniając zakres temperatur od -55 °C do +105 °C (B40950) i do +150 °C (B40910).

Dzięki zastosowaniu polimeru seria B409x oferuje niską wartość ESR od 10 mΩ do 33 mΩ oraz wysoką odporność na prąd tętnienia od 2,8 A do 5,8 A. Ich żywotność wynosi ponad 4000 godzin w temperaturze +125 °C przy napięciu znamionowym i prądzie tętnienia. Seria przemysłowa B40950 ma żywotność ponad 10 000 godzin w temperaturze +105 °C przy napięciu znamionowym i prądzie tętnienia.

Internetowe narzędzie AlCap Tool szybko i łatwo oblicza dokładną żywotność w warunkach specyficznych dla danego zastosowania.

Główne zastosowania

• Elektronika samochodowa (np. wspomaganie kierownicy, przetworniki DC-DC, wentylatory chłodzące, pompy wodne i olejowe oraz hamulce)
• Elektronika przemysłowa (np. procesory graficzne, roboty, rowery elektryczne, hulajnogi elektryczne i elektronarzędzia)

Główne cechy i zalety:

• Miniaturowe wymiary
• Żywotność: 4000 h w temperaturze +125 °C, B40950: 10 000 h w temperaturze +105 °C
• Wysoka odporność na prąd tętnienia
• Niski ESR w zakresie temperatur do +150 °C
• Dostępne wersje standardowe (sufiks 000) i odporne na wibracje (sufiks 100) (MIL-STD-202, metoda 204)
• Odporność na wibracje: 30 g (seria odporna na wibracje), 5 g (seria standardowa)
• Możliwość montażu powierzchniowego i nadaje się do lutowania rozpływowego
• Zgodność z RoHS
