Taśma poliimidowa (Kapton®) w elektronice: zastosowania i właściwości

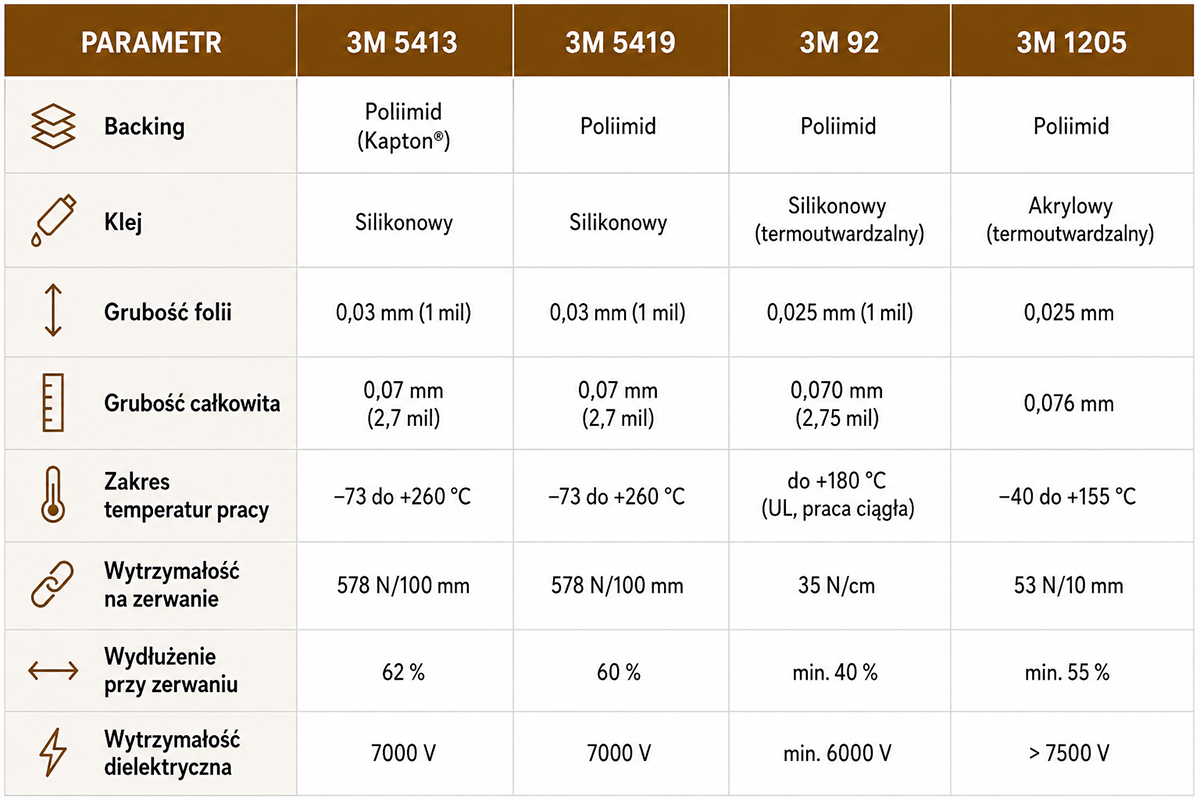

Opisane w tym artykule taśmy różnią się typem kleju, zakresem temperatur i przeznaczeniem. Wszystkie zachowują stabilność wymiarową w wysokich temperaturach i posiadają klasę palności zgodnie z normą UL-510 (lub UL-510A dla taśmy 92).

Trzy taśmy z klejem silikonowym (3M 5413, 3M 5419, 3M 92) przeznaczone są do aplikacji wysokotemperaturowych, w tym maskowania PCB podczas lutowania na fali. Taśma 3M 1205 z klejem akrylowym może być używana w zastosowaniach elektroizolacyjnych, do pracy w niższym zakresie temperatur.

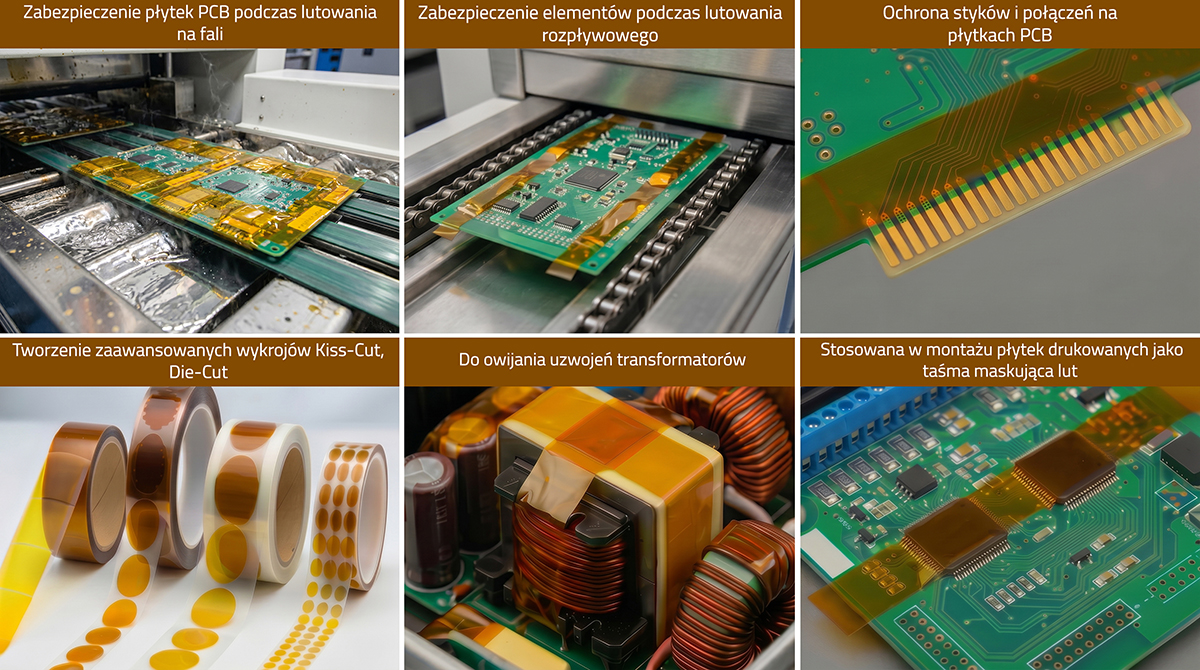

Zastosowania

• 3M 5413 – maskowanie PCB i podzespołów podczas lutowania rozpływowego oraz na fali lutowniczej. Wariant uniwersalny dla typowego procesu lutowniczego. Zabezpieczenie wiązek kablowych wymagających izolacji elektrycznej, ale także termicznej.
• 3M 5419 – te same aplikacje co 5413, dodatkowo wszędzie tam, gdzie kontakt taśmy z elektroniką wrażliwą na ESD wymaga ograniczenia ładunku elektrostatycznego przy odwijaniu i odklejaniu (ochrona komponentów montowanych na płytce). Konwencjonalne taśmy poliimidowe generują przy odklejaniu ładunki elektrostatyczne rzędu >10 kV – 5419 ogranicza je do <150 V z rolki i <50 V z PCB.
• 3M 92 – izolacja i mocowanie w produkcji: cewek, kondensatorów, transformatorów, wiązek kablowych, jak również maskowanie obwodów PCB podczas procesów lutowania.
• 3M 1205 – te same typy aplikacji co 92 (cewki, transformatory, kondensatory, wiązki kablowe, terminale oraz pozostałe złącza), ale ze względu na klej akrylowy ograniczone do 155 °C. Wybór, gdy nie jest wymagana odporność temperaturowa klejów silikonowych, a istotne są właściwości akrylu (m.in. inny profil chemicznej kompatybilności, brak silikonu w procesie).

Kryteria wyboru

Decyduje przede wszystkim zastosowanie, w jakim ma by użyta taśma, temperatura oraz typ kleju:

• proces lutowniczy / maskowanie PCB, brak wymagań ESD → 5413
• jak wyżej + komponenty wrażliwe na ESD → 5419
• izolacja elektryczna z wymaganiem UL do 180 °C → 92
• izolacja elektryczna i termiczna do 155 °C lub konieczność uniknięcia kleju silikonowego → 1205

W ramach usług konwertingowych oferujemy przycinanie taśm na dowolną szerokość oraz konfekcjonowanie arkuszy zgodnie z indywidualnymi wymaganiami klienta.
