Zestawy do badania odporności EMC

Każde urządzenie elektroniczne wprowadzane na rynek musi spełniać określone normy przypisane do jego typu i przeznaczenia, które z kolei związane jest z konkretną branżą. Niektóre sektory przemysłu, oprócz konieczności spełnienia wymagań ogólnych, mają również swoje dedykowane wymagania wobec elektroniki pracującej przy częstotliwościach radiowych.

Wstępna analiza układu przed wysłaniem na testy

Badania wyrobów można w całości przeprowadzić w odpowiednim laboratorium. Istnieje także możliwość ograniczenia kosztów i czasu poprzez wykonanie pewnych wstępnych analiz projektowanego układu jeszcze przed wysłaniem go na testy. Jest to o tyle przydatne, że im wcześniej uda się wykryć i poprawić ewentualne błędy i wady, tym mniej problemów w dalszych etapach produkcji.

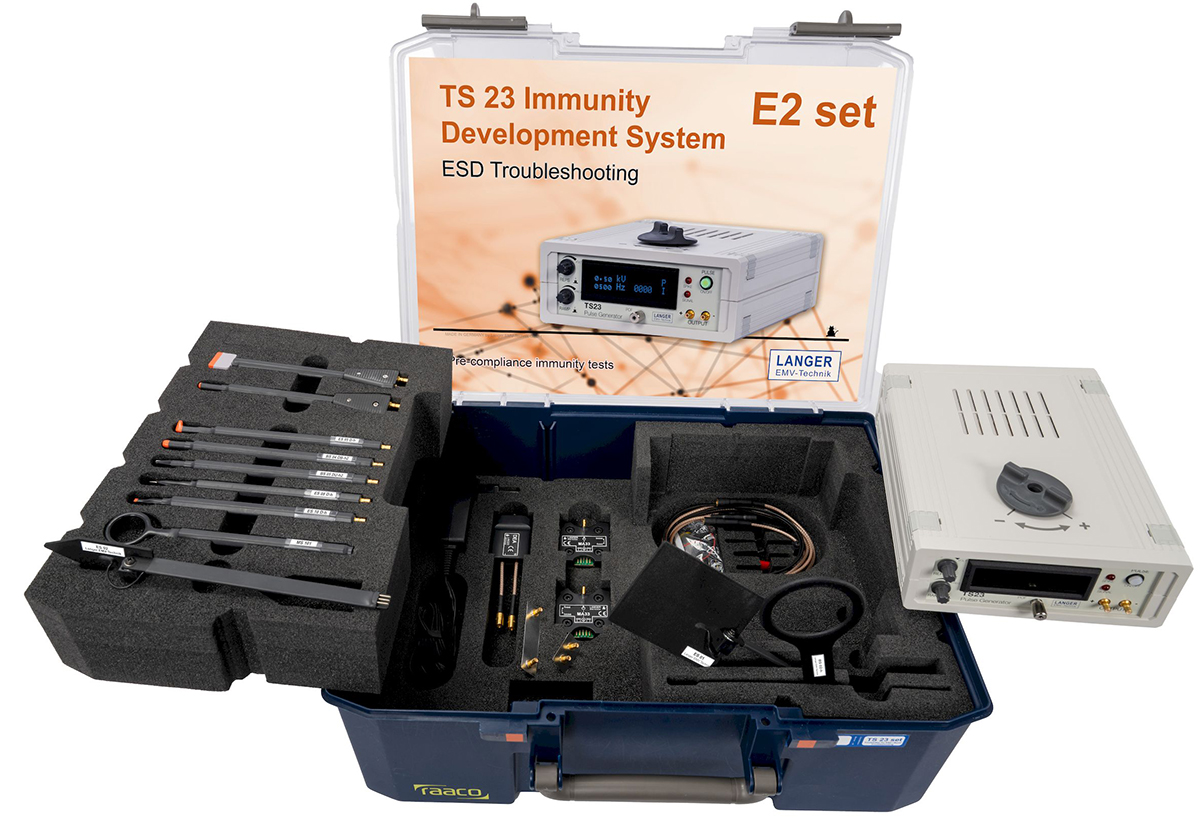

Przykładem narzędzia EMC pomocnego w tego rodzaju pracy jest zestaw E2. Służy do wstępnych testów odporności podzespołów i urządzeń elektronicznych pod kątem zgodności z normami dot. kompatybilności elektromagnetycznej. Wykorzystuje się go do diagnostyki usterek i analizy podatności układów elektronicznych na wszystkich poziomach systemu.

Identyfikacja słabych punktów na wczesnym etapie

Typowym zastosowaniem jest analiza płytek drukowanych, które nie przeszły testów odporności EMC i wymagają przeprojektowania lub optymalizacji. Równie ważnym są badania wstępnej zgodności na wczesnych etapach rozwoju. Dzięki temu inżynierowie mogą zidentyfikować potencjalne słabe punkty oraz znacznie zmniejszyć ryzyko niepowodzenia w formalnych testach zgodności.

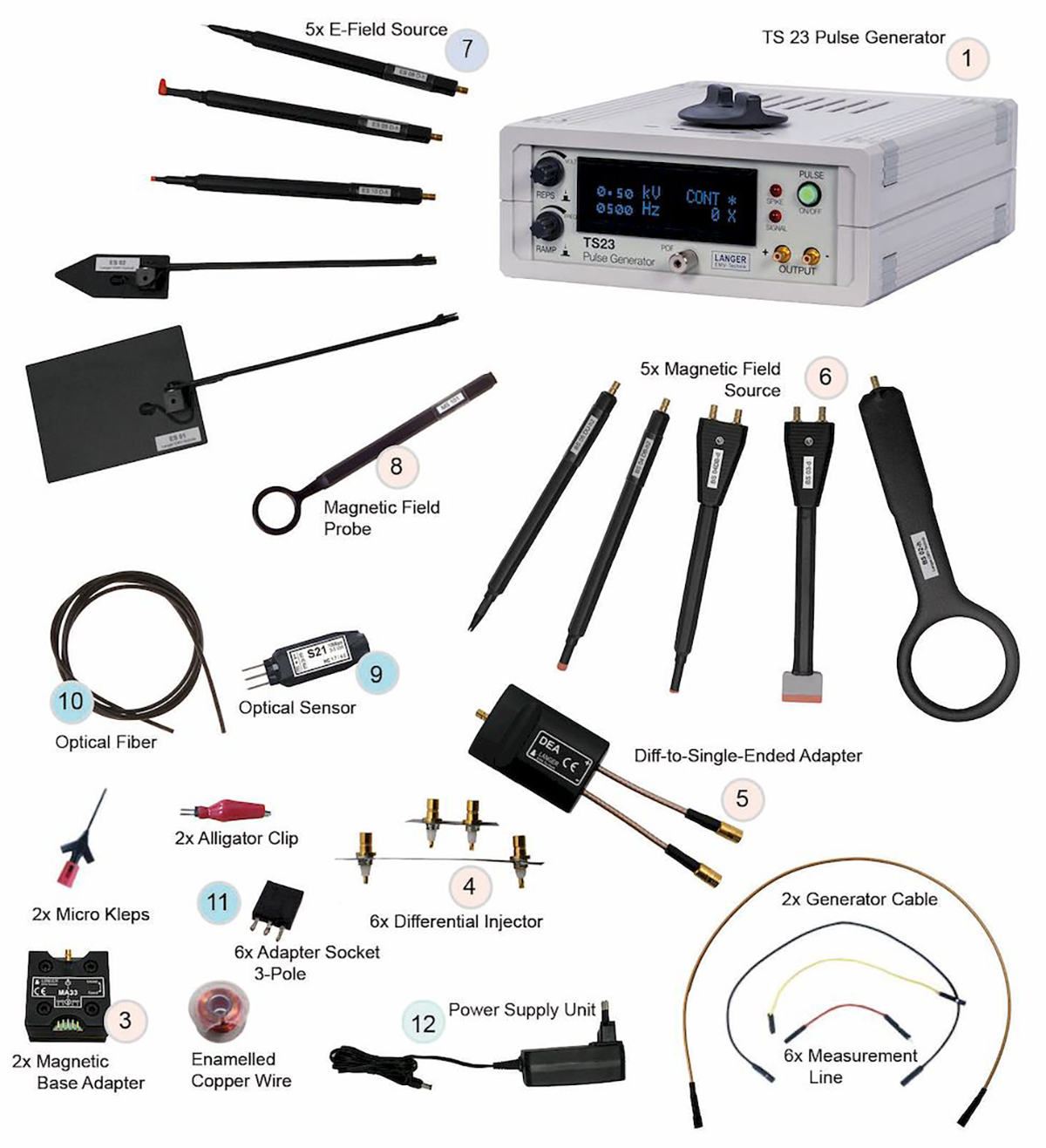

Zestaw E2 pozwala na odtworzenie typowych trybów awarii obserwowanych podczas badań odporności, w tym:

• szybkich zakłóceń przejściowych (impulsy zgodnie z IEC 61000-4-4),
• wyładowań elektrostatycznych (ESD według IEC 61000-4-2).

Umożliwia to konstruktorom określenie zarówno mechanizmu sprzężenia (pole magnetyczne lub elektryczne), jak i dokładnej lokalizacji zakłóceń na badanym urządzeniu (DUT). Dużą zaletą zestawu jest kompaktowa i bardzo wygodna konfiguracja. Jest gotowa do użytku niemal natychmiast, podczas kiedy testy w laboratorium wymagają dużo więcej zachodu przy ustawianiu i kalibrowaniu badanych urządzeń.

Zestawy oferowane przez firmę Langer EMV stanowią uzupełnienie warsztatu każdego projektanta-elektronika zajmującego się opracowywaniem tak nowych płytek PCB, jak i już istniejących, które nie przeszły walidacji. Dodatkową korzyścią jest fakt niemal dowolnej konfiguracji i doboru urządzeń (np. sond pola bliskiego) w zależności od potrzeb. Sprawia to, że zestaw E2 stanowi bardzo uniwersalne narzędzie do pracy przy kompatybilności elektromagnetycznej.
