Mikrokontrolery Infineon XMC4500 w praktyce, część 3

Produkowane przez firmę Infineon mikrokontrolery XMC4000 (Cortex-M4) należą do najnowocześniejszych układów tego typu na rynku, a dzięki udostępnieniu przez producenta bezpłatnego, kompletnego pakietu narzędziowego – DAvE 3 – także do jednych z najwygodniejszych w praktycznym stosowaniu.

Z myślą o praktykach chcących poznać mikrokontrolery XMC4000 przygotowaliśmy kilkuodcinkowy kurs, w którym bazujemy na tanim zestawie startowym Relax Kit oraz bezpłatnym środowisku projektowym DAvE 3.

Poprzedni odcinek kursu jest dostępny tu.
Następny odcinek kursu będzie dostępny tu.
Podstawowe informacje o zestawie Relax Kit firmy Infineon są dostępne tu.
Artykuł o zestawie Hexagon firmy Infineon jest dostępny tu.
Przegląd rodziny XMC4000 jest dostępny tu.

DAvE 3 – rozpoczęcie pracy

W artykule pokazujemy jak rozpocząć pracę z narzędziem DAvE 3 – pakietem do tworzenia i rozwijania oprogramowania dla mikrokontrolerów XMC4000 (rdzeń ARM Cortex-M4) firmy Infineon. Opis obejmuje instalację DAvE 3 oraz stworzenie przy jego pomocy projektu programistycznego dla płytki uruchomieniowej XMC4500 Relax Kit.

Jako dodatkowe źródło informacji mogą posłużyć materiały przygotowane przez firmę Infineon: film.

Pobranie i instalacja DAvE 3

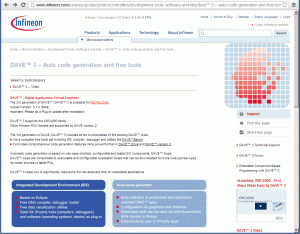

Plik instalacyjny pakietu DAvE 3 jest dostępny do pobrania na stronie www w portalu firmy Infineon, pod adresem (rysunek 1).

Rys. 1. Strona www pakietu DAvE 3 na portalu firmy Infineon

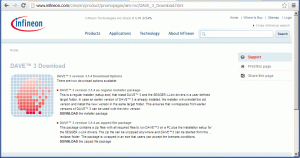

Na stronie tej należy kliknąć DOWNLOAD, po czym otworzy się strona z dostępnymi wersjami pliku instalacyjnego ( regular installer package, zipped file package ) (rysunek 2).

Rys. 2. Strona www służąca do pobrania pakietu DAvE 3

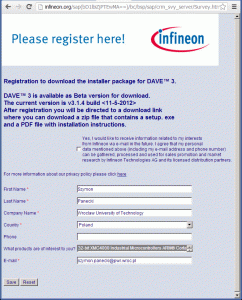

Po wybraniu jednej z wersji użytkownik poproszony zostanie o wypełnienie danych osobowych (rysunek 3).

Rys. 3. Formularz osobowy wymagany do pobrania pakietu DAvE 3

Po ich wpisaniu i zaakceptowaniu przez wciśnięcie przycisku Save udostępniony zostanie link umożliwiający pobranie pliku instalacyjnego pakietu DAvE 3 (rysunek 4). Kliknięcie na link spowoduje zapisanie na dysku komputera pliku instalacyjnego o nazwie DAvE-x.y.z_Master_Setup.exe (x, y i z oznaczają wersję pakietu DAvE).

Rys. 4. Link umożliwiający pobranie pliku instalacyjnego pakietu DAvE 3

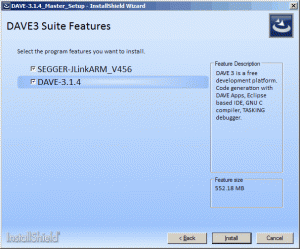

Po uruchomieniu pobranego pliku włączona zostanie aplikacja, która zainstaluje pakiet DAvE 3 (rysunek 5).

Rys. 5. Aplikacja instalacyjna pakietu DAvE 3
