12.12.2011

Bezpłatny zestaw narzędzi obliczeniowych ułatwiających projektowanie obwodów z układami analogowymi


Die Size Calculator

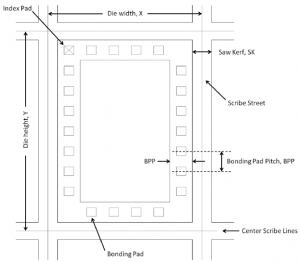

Ostatnim programem z pakietu narzędzi Steve’s Analog Design Calculators jest Die Size Calculator. Jest on przydatny przy obliczaniu wymiarów układów scalonych na podłożu wafla (podłoża) krzemowego (rysunek 22).

Rys. 22.

Rys. 22.

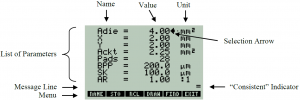

Program umożliwia określenie powierzchni układu (Adie, Ackt), szerokości układu (X), długości układu (Y), padów układu (Pads), powierzchni padów (BPP), odległości między układami (SK) oraz proporcje (AR) (rysunek 23).

Rys. 23.

Rys. 23.

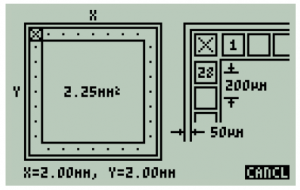

Wyniki można przedstawić w postaci wykresu (rysunek 24).

Rys. 24.

Rys. 24.

Pakiet narzędzi obliczeniowych Steve’s Analog Design Calculators to zestaw sześciu programów, z których każdy skupia się na innej dziedzinie problematyki dotyczącej obwodów wykorzystujących układy analogowe. Wspólnymi dla wszystkich programów zaletami są duża funkcjonalność, łatwość i bezpłatność użycia, bogata dokumentacja oraz możliwość uruchomienia zarówno na kalkulatorze, jak i komputerze. Cechy te sprawiają, że narzędzia firmy Maxim są atrakcyjnym rozwiązaniem pomocnym podczas projektowania  i analizowania obwodów elektronicznych.
