maXimator – polski zestaw startowy z FPGA Intel/Altera MAX10

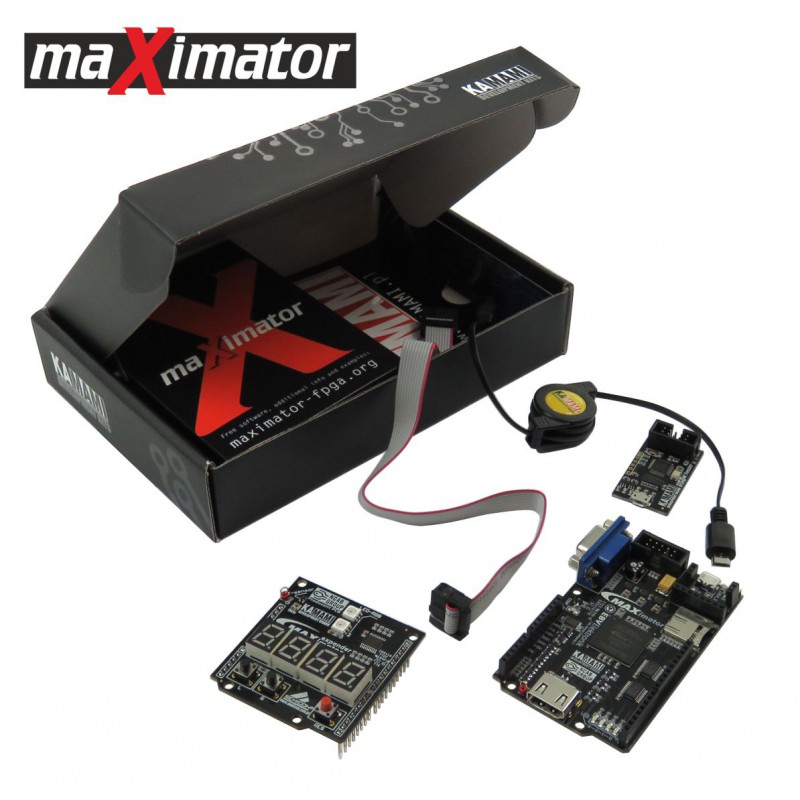

Produkowany przez KAMAMI.pl zestaw startowy maXimator to nowoczesna platforma startowa dla konstruktorów zainteresowanych układami FPGA, wyposażona układ FPGA z rodziny Altera/Intel MAX10, wyposażony w złącze zgodne z Arduino Uno Rev 3, interfejsy wideo HDMI+CEC+DCC i VGA oraz peryferia typowe dla współczesnych systemów cyfrowych. Zestaw został opracowany i jest produkowany w Polsce, w wersji promocyjnej w jego skład wchodzą następujące elementy:

• MAXimator – zestaw startowy z układem FPGA z rodziny MAX10
• MAXimator Expander – shield do zestawu MAXimator
• Kamami USB-Blaster – programator USB dla układów PLD firmy Altera (zgodny z USB Blaster)

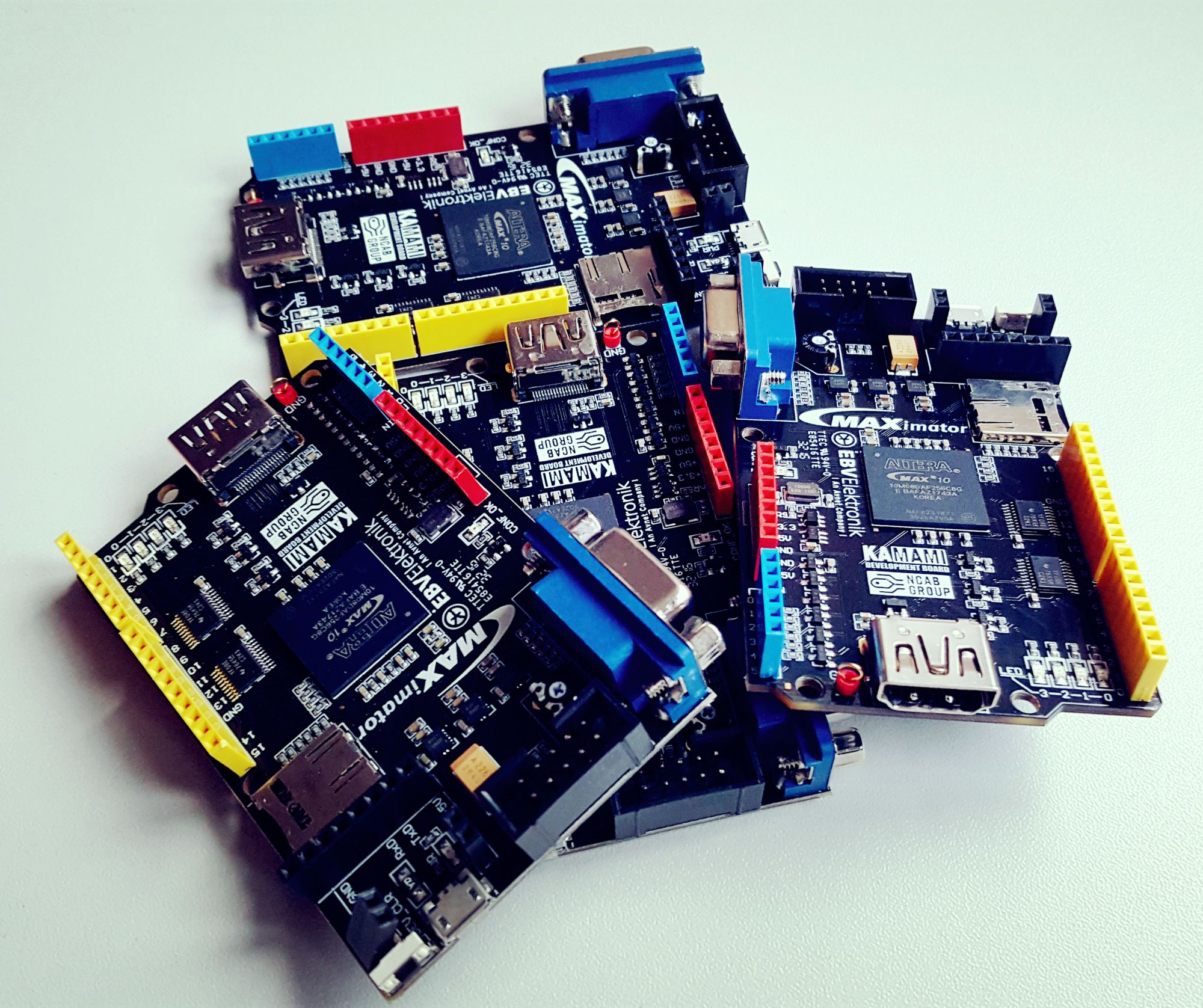

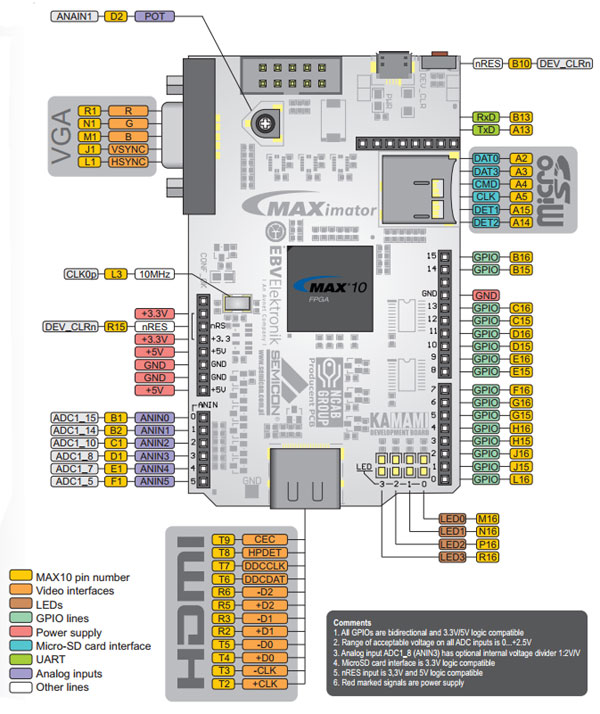

Wyposażenie płyty bazowej zestawu maXimator jest następujące:

• Złącza zgodne z Arduino Uno Rev 3 z translatorami poziomów napięć 3,3/5 V
• 5 kanałów ADC (12 bitów/1 MSPS) z ochroną nadnapięciową (zakres pomiarowy 0…+2,5 V)
• Interfejs HDMI (z warstwą fizyczną CEC oraz DDC)
• Interfejs wideo VGA
• Generator sygnału zegarowego 10 MHz
• 4 diody LED dla aplikacji użytkownika
• 2 diody LED sygnalizacyjne (zasilanie, konfiguracja FPGA)
• Potencjometr analogowy
• Gniazdo karty Flash MicroSD
• Złącze konwertera USB/UART
• Zasilacz na układach Altera/Intel Enpirion
• Przycisk globalnego zerowania
• Zasilanie z USB (z bezpiecznikiem polimerowym) lub napięciem 5 V z zewnętrznego zasilacza
• Złącze JTAG zgodne z USB Blasterem
