Renesas Electronics Corporation wprowadził nowy wysokowydajny mikroprocesor (MPU) z serii RZ/A opartej na systemie RTOS. Spełnia on rosnące wymagania zaawansowanych systemów interfejsu człowiek-maszyna (HMI). Nowy RZ/A3M MPU jest wyposażony w dużą pamięć SDRAM, SRAM i obsługę RTOS, aby ułatwić bezproblemowe wykonywanie złożonych zadań i wyświetlanie grafiki w czasie rzeczywistym. RZ/A3M obsługuje wyjście wideo i kamery na dużych panelach LCD o rozdzielczości do 1280×800. Spełnia tym samym wymagania dotyczące wyświetlania w urządzeniach domowych nowej generacji, automatyce przemysłowej i biurowej, urządzeniach opieki zdrowotnej i systemach sterowania budynkami.

Nowy wysokowydajny MPU RZ/A3M w serii RZ/A opartej na systemie RTOS dla zaawansowanych systemów interfejsu człowiek-maszyna (HMI)

Podobnie jak istniejący RZ/A3UL, mikroprocesor RZ/A3M ma 64-bitowy rdzeń Arm® Cortex®-A55 o maksymalnej częstotliwości taktowania 1 GHz i wbudowaną pamięć SRAM 128 KB. Dzięki zintegrowaniu szybkiej pamięci DDR3L-SDRAM o pojemności 128 MB w jednym systemie System-in-Package (SiP) układ ten pozwala zrezygnować ze stosowania szybkiego interfejsu sygnałowego do podłączania pamięci zewnętrznej.

Obniżenie kosztów systemu dzięki wbudowanej pamięci i uproszczonemu projektowi PCB

RZ/A3M został zaprojektowany w celu obniżenia kosztów systemu i przyspieszenia rozwoju. Do przechowywania danych i kodu obsługuje zarówno zewnętrzną pamięć NAND, jak i NOR Flash przez QSPI. W połączeniu ze sterownikiem, pamięć NAND Flash o dużej pojemności umożliwia ekonomiczną opcję rozbudowy pamięci. Ponadto obudowa BGA RZ/A3M ma unikatowy układ pinów z dwoma głównymi rzędami umieszczonymi na zewnętrznej krawędzi. Układ ten upraszcza trasowanie PCB i zmniejsza koszt projektu dwuwarstwowej płytki drukowanej, zapewniając przy tym znaczną oszczędność czasu. Integracja pamięci upraszcza projektowanie PCB poprzez zmniejszenie złożoności trasowania i minimalizację ograniczeń układu.

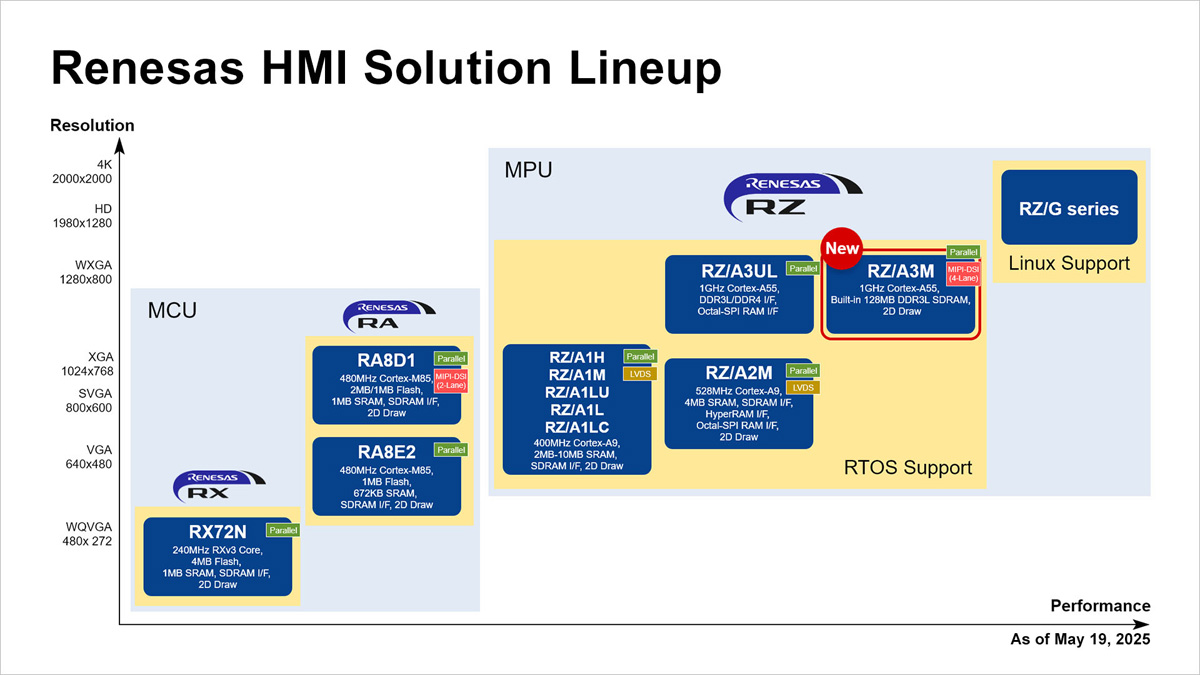

Linia rozwiązań HMI Renesas

– Wprowadzam na rynek RZ/A3M, pierwszy produkt RZ z dużą wbudowaną pamięcią, ukierunkowany na wydajność HMI wideo/animacji o wysokiej funkcjonalności, przy jednoczesnym utrzymaniu niskich ogólnych kosztów systemu. Ponadto, naszym celem jest zapewnienie wysoce responsywnego doświadczenia użytkownika z wysokiej jakości grafiką w czasie rzeczywistym oraz zapewnienie łatwości projektowania i efektywności kosztowej, aby pomóc naszym klientom szybko tworzyć zaawansowane rozwiązania HMI — powiedział Daryl Khoo, wiceprezes działu marketingu przetwarzania wbudowanego w Renesas.

Kompleksowe środowisko programistyczne

Renesas oferuje kompleksowe środowisko programistyczne HMI, które obejmuje elastyczny pakiet oprogramowania (FSP), zestawy ewaluacyjne, narzędzia programistyczne i przykładowe oprogramowanie. Rozwiązania graficznego interfejsu użytkownika (GUI) od firm partnerskich, takich jak LVGL, Crank, SquareLine Studio i Envox, będą dostępne dla RZ/A3M w celu ułatwienia szybkiego rozwoju grafiki HMI.

Główne cechy RZ/A3M

• Arm Cortex-A55 CPU o maksymalnej częstotliwości roboczej 1 GHz
• 128 KB SRAM z korekcją błędów, wbudowana pamięć DDR3L SDRAM 128 MB
• Możliwości graficzne: kontroler LCD obsługujący rozdzielczości do 1280×800 (WXGA), równoległe interfejsy RGB i MIPI-DSI (4-pasmowe), silnik do rysowania grafiki 2D
• Funkcje peryferyjne: interfejs QSPI do szeregowej pamięci Flash NOR/NAND, SPI, I²C, SDHI, USB2.0, I²S, czujnik temperatury, timer
• Opakowanie: 244-pinowy LFBGA, 17 mm × 17 mm, raster 0,8 mm

Kompleksowe rozwiązania HMI firmy Renesas

Renesas oferuje szeroką gamę rozwiązań HMI, od 32-bitowych rodzin RX i RA MCU po 64-bitową rodzinę RZ obsługującą wyświetlacze 4K. Seria RZ/A, zbudowana na MPU opartych na RTOS z szybkim uruchamianiem, obejmuje nowy RZ/A3M, który zapewnia wydajne możliwości HMI z taką samą łatwością użytkowania, jaką oferują mikrokontrolery wykorzystujące dużą pojemność pamięci.

Renesas oferuje rozwiązanie Multi-HMI, które łączy nowy MPU RZ/A3M z wieloma kompatybilnymi układami ze swojego portfolio. Te kombinacje to sprawdzone pod względem technicznym architektury systemowe obejmujące wzajemnie kompatybilne układy, które bezproblemowo ze sobą współpracują.

Źródło: informacje prasowe
