TDK przedstawia HVC50 do systemów o dużej mocy, do 750 A przy 1500 V

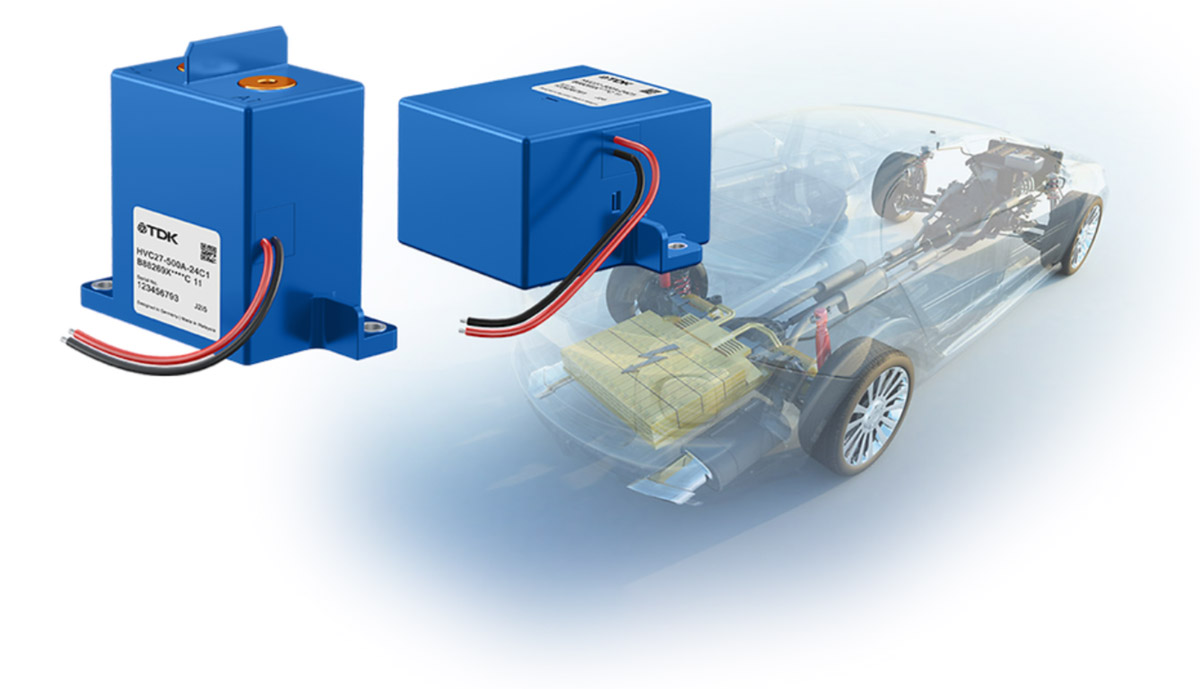

TDK Corporation wprowadza na rynek stycznik wysokiego napięcia DC HVC50 przeznaczony do podłączania lub odłączania akumulatorów litowo-jonowych o napięciu do 1500 V. Przekaźnik znajdzie zastosowanie w aplikacjach trakcyjnych, systemach magazynowania energii (ESS) i systemach ładowania o mocy megawatowej (MCS).

W ciągu jednej operacji HVC50 może w czasie krótszym niż 30 ms odłączyć napięcie stałe dochodzące do 1500 V i prąd stały do 1000 A. W trybie ciągłym może przenosić prąd o natężeniu do 750 A. Element ten, ważący 1,7 kg i o wymiarach 97,8 mm × 140 mm × 94,2 mm, został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i pojazdach użytkowych, łącząc w sobie niezawodność, bezpieczeństwo i łatwość integracji.

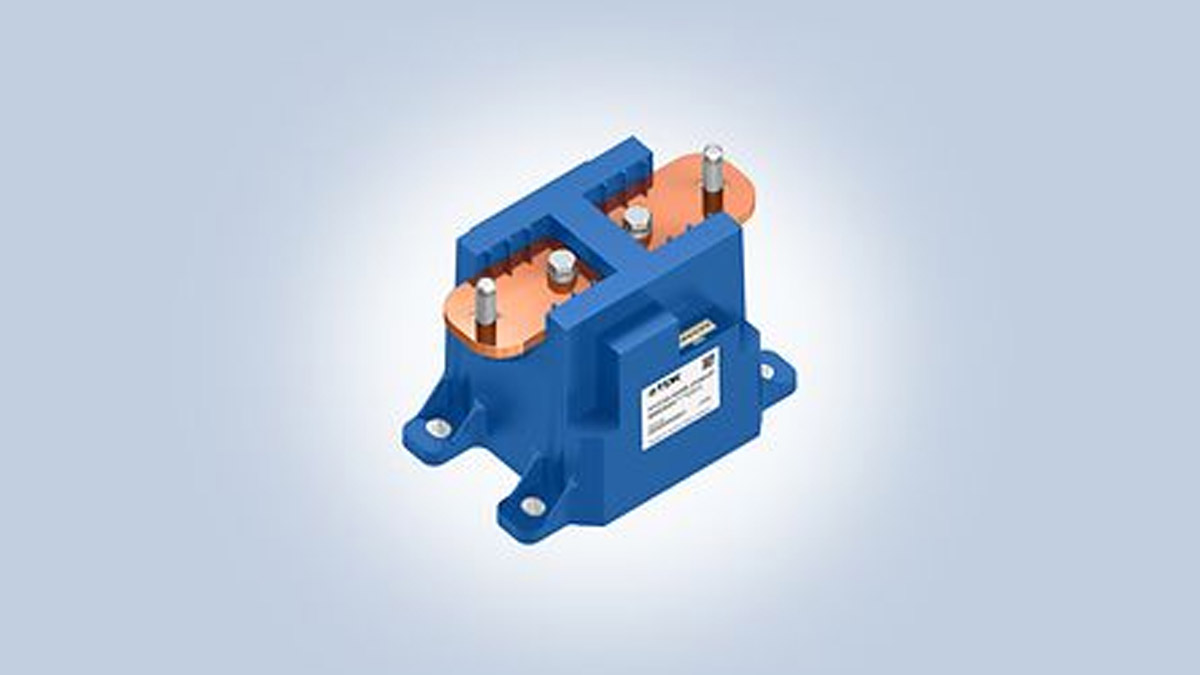

HVC50 ma ceramiczną komorę łukową wypełnioną gazem, zapewniającą szybkie i bezpieczne odłączenie prądu nawet w ekstremalnych warunkach. Zintegrowany styk lustrzany, zgodny z normą IEC 60947-4-1, zwiększa bezpieczeństwo pracy, zapewniając precyzyjne sprzężenie zwrotne przełączania. Dzięki dwukierunkowej zdolności stycznika prąd może płynąć w obu kierunkach. Konstrukcja z podwójną cewką dla napięć roboczych 12 lub 24 V zapewnia energooszczędną pracę. Moc zwarciowa wynosi 50 W, natomiast moc w stanie ustalonym wynosi zaledwie 6 W, ponieważ po około 200 ms jedna z dwóch cewek może zostać wyłączona.

Stycznik HVC50 posiada certyfikaty zgodności z normami CE, UKCA i UL, spełnia globalne standardy bezpieczeństwa i wydajności, dzięki czemu może być stosowany w różnych regionach, w tym w Europie, Stanach Zjednoczonych i Azji. Odpowiadając na rosnące zapotrzebowanie na wydajną i niezawodną energię w systemach ESS i MCS, HVC50 ma szansę przyspieszyć wdrażanie zrównoważonych rozwiązań energetycznych i infrastruktury ładowania o dużej mocy na całym świecie.

Cechy i zastosowania

Główne zastosowania

• Systemy akumulatorów trakcyjnych
• Systemy magazynowania energii (ESS)
• Systemy ładowania o mocy megawatowej (MCS)

Główne cechy i zalety

• Maksymalne odcięcie: 1000 A (DC) przy 1500 V (DC)
• Praca ciągła: do 750 A (DC) przy 1500 V (DC)
• Główne zaciski bez polaryzacji (dwukierunkowe)
• Styk pomocniczy jest stykiem lustrzanym (zgodnie z normą IEC 60947-4-1)
• Podwójna cewka
• Zakończenie cewki z diodą TVS
• Zgodność z dyrektywą RoHS

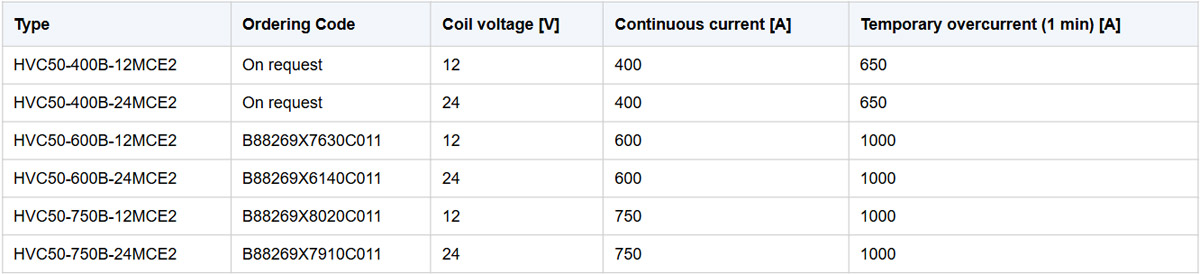

Kluczowe dane

Źródło: materiały prasowe
