Firma KYOCERA wprowadziła na rynek nową linię zintegrowanych hybrydowych sprzęgaczy cienkowarstwowych (ITF) zaprojektowanych w celu ułatwienia dalszej ewolucji bezprzewodowych systemów wysokiej częstotliwości w zastosowaniach przemysłowych, motoryzacyjnych, telekomunikacyjnych i telemetrycznych.

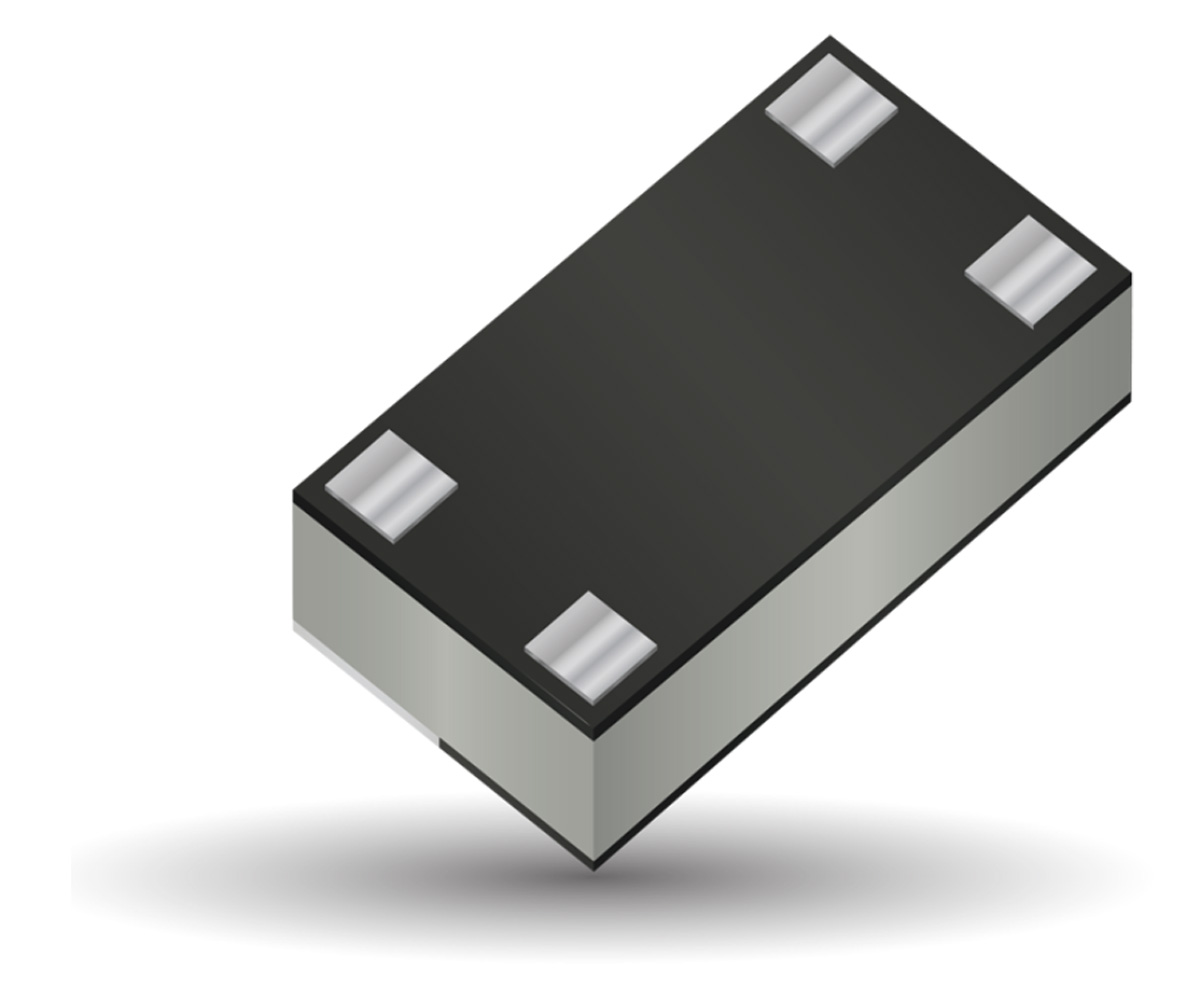

Nowe hybrydowe sprzęgacze DB0402 3dB 90° zapewniają powtarzalną wydajność i ciągłą obsługę mocy. Są dostępne w niskoprofilowych obudowach przystosowanych do montażu automatycznego.

Sprzęgacze hybrydowe to specjalne czteroportowe sprzęgacze kierunkowe, które dzielą sygnały wejściowe na dwa wyjścia 3 dB o równej amplitudzie, których fazy są przesunięte o 90°. Sprzęgacze umożliwiają rozprowadzanie sygnału bez wpływu na jego postać oryginalną.

W nowych hybrydowych sprzęgaczach DB0402 3 dB 90° firmy KYOCERA AVX zastosowano sprawdzoną w praktyce technologię multilayer thin-film, zaprojektowaną w celu zapewnienia doskonałej wydajności układów wysokiej częstotliwości w pasmach mikrofalowych i RF obejmujących od 3000 do 4100 MHz. Umożliwiają też szybką regulację parametrów RF. Charakteryzują się ponadto kompaktową, wytrzymałą konstrukcją o wymiarach zaledwie 0,040” × 0,023” × 0,014” ±0,002” (dł. × szer. × wys.), co pozwala na oszczędność miejsca na płytce. Mają bezołowiowe końcówki niklowe kompatybilne z technikami lutowania rozpływowego, falowego, w fazie gazowej i ręcznego, co umożliwia niezawodny zautomatyzowany montaż. Dodatkowe korzyści to: wysoka moc (ciągła 1 W), niskie tłumienie wtrąceniowe (typowo -0,5 dB, maks. -0,8 dB), wysoka izolacja, wyjątkowa amplituda i równowaga fazową (odpowiednio 0,6 dB, maks. 1,2 dB i typowo 2°, maks. 5°), stabilność temperaturowa, poprawa liniowości, niskie parametry pasożytnicze, wysoka powtarzalność part-to-part i lot-to-lot, doskonała lutowność, samowyrównywanie w montażu reflow i efektywne odprowadzanie ciepła.

Obecnie seria jest dostępna w wersjach dla czterech pasm częstotliwości typowo 3200, 3500, 3700 i 3800 MHz i jest przystosowana do impedancji 50 Ω i pracy w temperaturze z zakresu -40°C…+85°C. Jest również zgodna z wymogami International Automotive Task Force (IATF) i RoHS, produkowana w zakładach ISO 9001 i pakowana na taśmie i szpuli do automatycznego montażu.

Idealne zastosowania dla tej serii obejmują przemysł, motoryzację, telekomunikację i telemetrię i obejmują stacje bazowe, bezprzewodowe sieci LAN, systemy komunikacji mobilnej, infrastrukturę 4G, 5G i 6G LTE, odbiorniki telewizji satelitarnej, systemy globalnego pozycjonowania (GPS), wzmacniacze zrównoważone RF, dystrybucję sygnału, radia o dużej wytrzymałości, systemy lokalizacji pojazdów i inne bezprzewodowe systemy wysokiej częstotliwości.

– Szybka ewolucja i ekspansja 5G, SATCOM i innych bezprzewodowych technologii wysokiej częstotliwości napędza ewolucję technologii wspomagających, w tym anten milimetrowych i MIMO (wiele wejść, wiele wyjść), które są wzmocnione przez innowacyjne komponenty mikrofalowe i RF, takie jak nasze nowe hybrydowe sprzęgacze 3 dB, 90°. Nasze nowe hybrydowe sprzęgacze zapewniają klientom rozwiązania oszczędzające miejsce i koszty, maksymalizujące powtarzalną wydajność RF o wysokiej częstotliwości w kompaktowych i przenośnych zastosowaniach przemysłowych, motoryzacyjnych, telekomunikacyjnych i telemetrycznych z dużą mocą i szerokimi wymaganiami częstotliwości roboczej – powiedział Mohammed Abu-Naim, kierownik ds. produktów RF, KYOCERA AVX – Ameryka Północna.

Źródło: informacje prasowe
