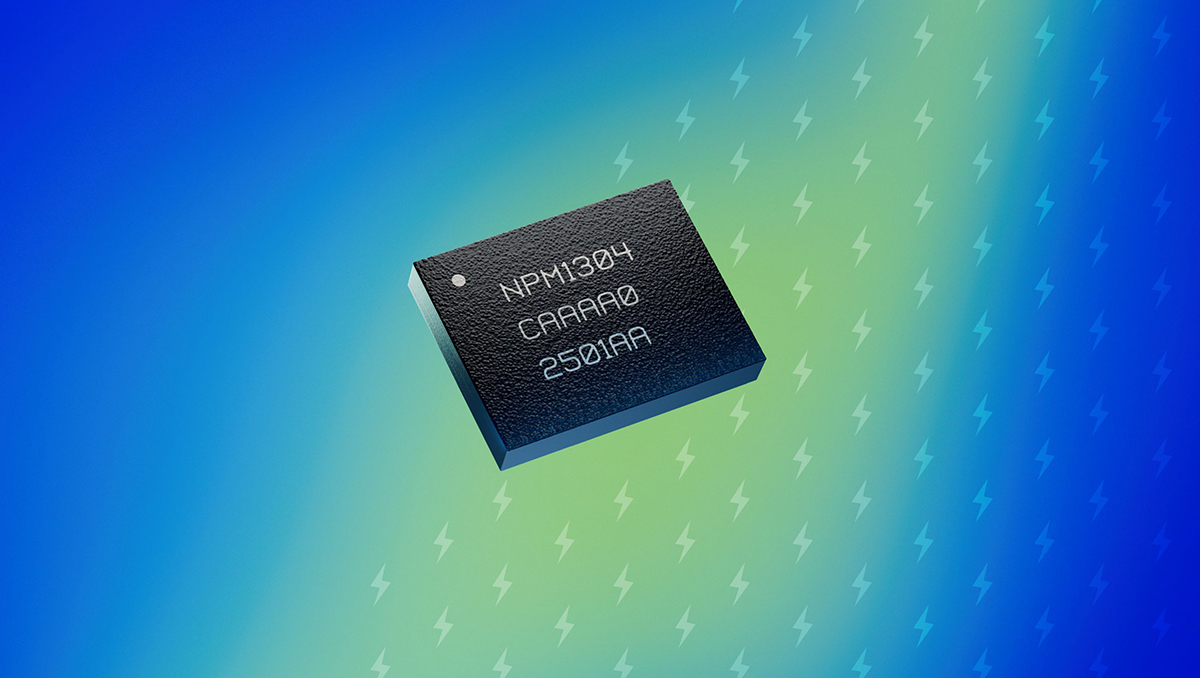

Układ scalony zarządzania zasilaniem (PMIC) nPM1304 stanowi uzupełnienie układu scalonego zarządzania zasilaniem (PMIC) nPM1300 firmy Nordic o wysoce zintegrowanym rozwiązaniu ultraniskiej mocy z precyzyjnym pomiarem naładowania. Przeznaczony jest do pierścieni inteligentnych, czujników fizjologicznych i innych niewielkich zastosowań bateryjnych.

Algorytmiczna metoda pomiaru naładowania wykorzystuje monitorowanie napięcia, prądu i temperatury oraz matematyczny model baterii w celu oszacowania stanu baterii. Metoda ta zapewnia dokładność porównywalną z dokładnością urządzeń do pomiaru poziomu naładowania, takich jak liczniki ładunku, ale bez dodatkowego poboru mocy i naturalnej akumulacji błędów.

Dedykowane urządzenie do pomiaru poziomu naładowania może pobierać zaledwie 50 µA, gdy produkt jest aktywny i 7 µA w trybie uśpienia. Dla produktu o średnim poborze mocy 200 µA, tradycyjny pomiar naładowania ma nieproporcjonalnie duży udział w całkowitym budżecie energetycznym. Rozwiązanie firmy Nordic, które charakteryzuje się poborem mocy wynoszącym 8 µA w stanie aktywnym oraz zerowym w trybie uśpienia, zapewnia dokładne oszacowanie stanu naładowania bez zauważalnego skrócenia czasu pracy baterii.

nPM1304 umożliwia ładowanie jednoogniwowych baterii litowo-jonowych, litowo-polimerowych (Li-poly) oraz LiFePO4 z liniowym modułem ładowania obsługującym prąd ładowania od 4 do 100 mA i programowanym napięciem końcowym od 3,5 do 4,65 V. Ładowarka baterii posiada automatyczną regulację termiczną z programowaną maksymalną temperaturą mikroukładu podczas ładowania.

Urządzenie jest odpowiednie do wszystkich produktów końcowych z bateriami wielokrotnego ładowania o niewielkich rozmiarach, takich jak pierścienie inteligentne, urządzenia śledzące wyniki w sportach oraz osobiste urządzenia monitorujące stan zdrowia.

– Zapotrzebowanie na kompaktowe, połączone urządzenia czujnikowe szybko rośnie. Nasi klienci z branży konsumenckiej i medycznej przesuwają granice tego, co jest możliwe w małych obudowach. Wprowadzając urządzenie nPM1304, dajemy im precyzyjne szacowanie pozostałego czasu pracy baterii przy ultraniskim poborze mocy – powiedział Geir Kjosavik, dyrektor ds. produktów PMIC w Nordic Semiconductor.

Urządzenie nPM1304 zarządza zasilaniem bezprzewodowych układów SoC i innych mikrokontrolerów (MCU) ultraniskiej mocy nRF52, nRF53 oraz nRF54 firmy Nordic, optymalizując pracę pod kątem maksymalnej sprawności i niewielkich rozmiarów.

Rozbudowane funkcje systemowe w jednym mikroukładzie

Urządzenie nPM1304 posiada te same funkcje systemowe, co układ scalony zarządzania zasilaniem (PMIC) nPM1300. Oprócz pełnienia funkcji ładowania baterii i pomiaru naładowania, zawiera ono dwie ultrasprawne przetwornice obniżające, dwa przełączniki obciążenia/regulatory o niskim spadku (LDO), 5 wejść-wyjść ogólnego przeznaczenia (GPIO) i 3 sterowniki LED. Posiada również interfejs dwuprzewodowy (TWI) zgodny ze standardem I2C zapewniający łatwy dostęp do konfiguracji szeregu zaawansowanych funkcji zarządzania systemem, w tym zintegrowane funkcje resetowania sprzętowego za pomocą jednego lub dwóch przycisków, dokładny pomiar naładowania baterii, układ nadzorujący na poziomie systemu, ostrzeżenie o utracie zasilania oraz przywracanie stanu w przypadku nieudanego uruchomienia. Zmniejsza on wykaz materiałów (BoM) produktu końcowego poprzez połączenie w jednym układzie scalonym obwodów, których skonstruowanie zwykle wymaga użycia pięciu lub więcej komponentów dyskretnych.

Źródło: materiały prasowe
