Micro Crystal RV-3028-C8 – miniaturowy zegar RTC o wyjątkowo niskim poborze prądu

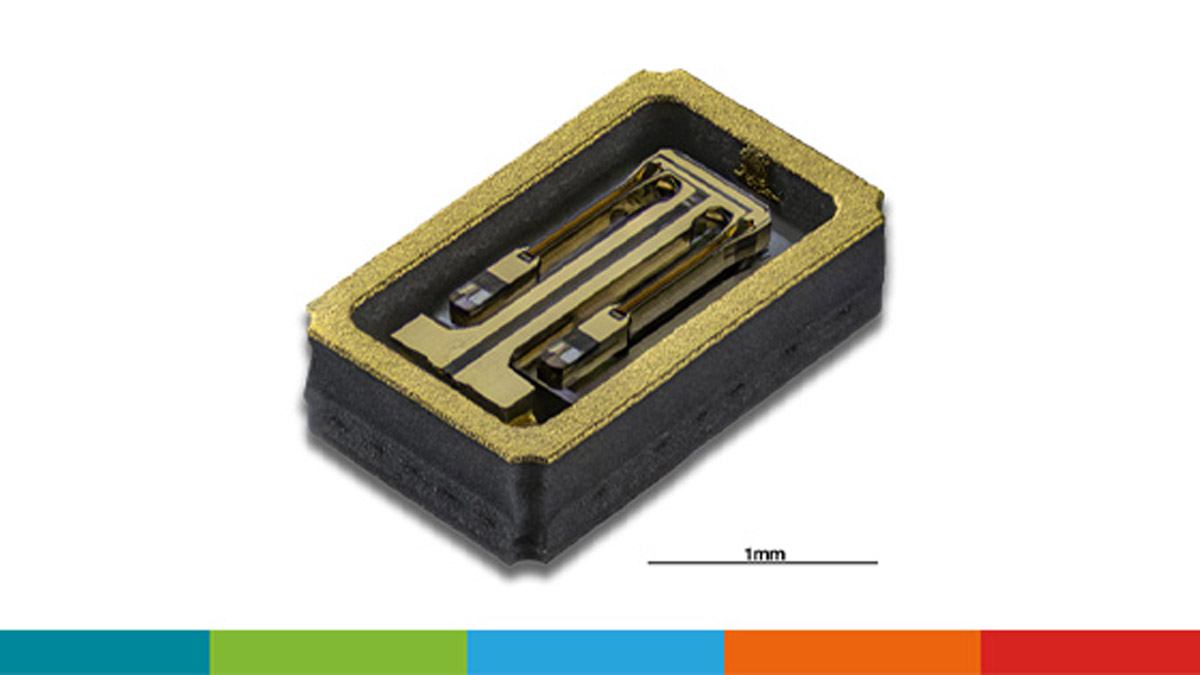

Układ RV-3028-C8 został zaprojektowany specjalnie z myślą o miniaturowych, produkowanych masowo urządzeniach mobilnych. W ultrakompaktowej obudowie SMD o wymiarach 2,0 mm × 1,2 mm × 0,6 mm umieszczono rezonator kwarcowy 32,768 kHz z oscylatorem CMOS i układem RTC. Elementy te pracują w warunkach zbliżonych do próżni, co jest możliwe dzięki hermetycznemu zamknięciu ceramiki z metalową pokrywą.

Układ pobiera prąd natężeniu wynoszącym zaledwie 70 nA (przy 3 V). Może być zasilany z głównego zasilacza aplikacji lub z baterii pełniącej rolę zasilania awaryjnego, przy czym przełączenie następuje automatycznie. Ponadto, podczas pracy z głównym zasilaniem możliwe jest doładowywanie baterii.

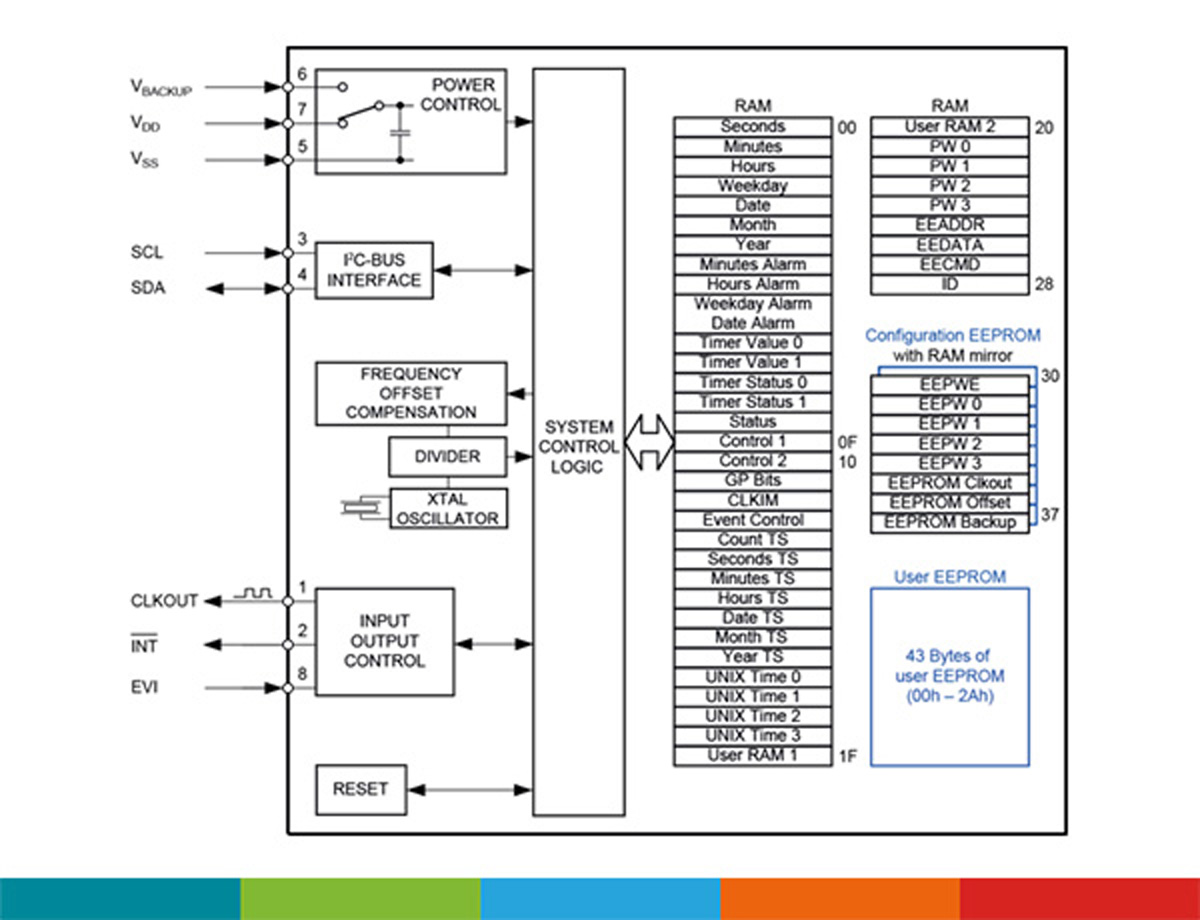

RV-3028-C8 zapewnia pełną funkcjonalność RTC z programowalnymi licznikami, alarmem, konfigurowalnymi przerwaniami i programowalnym wyjściem zegarowym oraz wejście na przerwania zewnętrzne z rejestracją czasu ich wystąpienia. Konfiguracja zawarta w pamięci EEPROM obejmuje również kompensację czasu związaną ze starzeniem elementu, którą użytkownik może zmodyfikować. Dodatkowo dostępne są 43 bajty pamięci EEPROM. Poza standardowym formatem czasu – rok, miesiąc, dzień, godzina, minuta, sekunda – dostępny też jest 32-bitowy licznik czasu w formacie UNIX.

Zastosowania układu RV-3028-C8:

• Internet Rzeczy (IoT)
• Urządzenia mobilne
• Opieka zdrowotna
• Inteligentne liczniki
• Przemysł
• Motoryzacja

Cechy szczególne:

• Ekstremalnie niski pobór prądu: 70 nA przy 3 V
• Ultrakompaktowy moduł RTC z wbudowanym kwarcem: 2,0 mm × 1,2 mm × 0,6 mm
• Szeroki zakres napięcia pracy: od 1,1 V do 5,5 V
• Dokładność czasu: Fabryczna kalibracja do ±1 ppm przy 25°C
• Obsługa zasilania awaryjnego i funkcja podtrzymania napięcia (Trickle Charge)
• Rejestruje rok, miesiąc, datę, dzień tygodnia, godziny, minuty i sekundy
• 32-bitowy licznik czasu UNIX
• Detekcja zewnętrznych zdarzeń z funkcją znaczników czasowych
• 43 bajty nieulotnej pamięci użytkownika, 2 bajty pamięci RAM
• Interfejs magistrali I²C: 400 kHz
• Dostępna kwalifikacja motoryzacyjna zgodna z AEC-Q200
