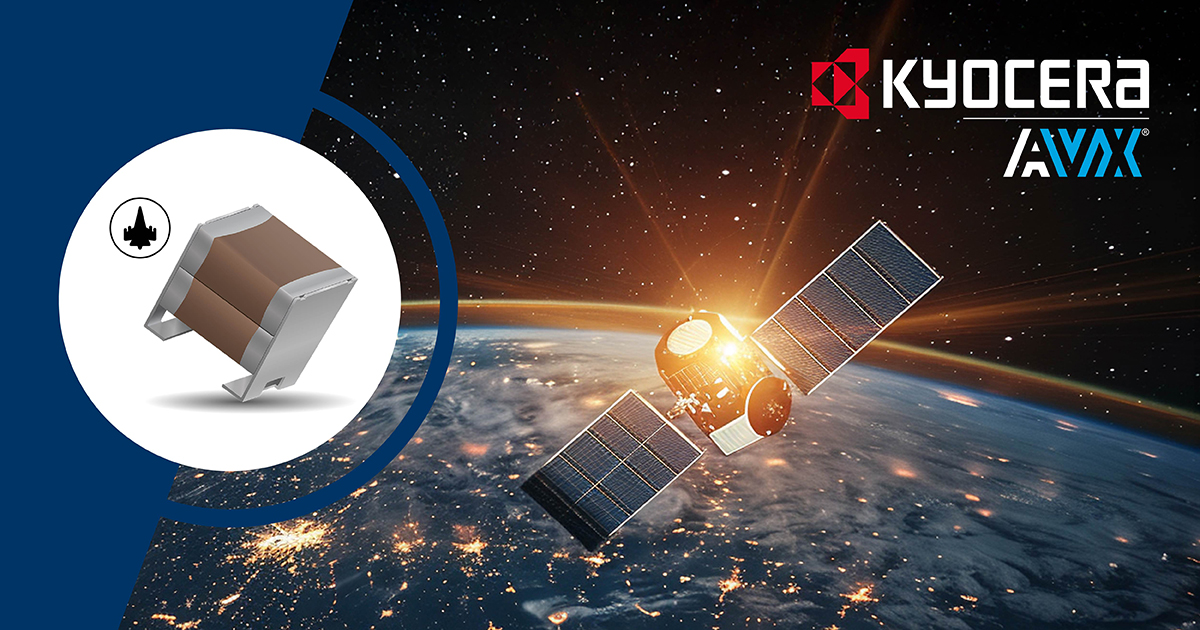

DSCC 25007 Mini BME Stacks zostały zaprojektowane z myślą o zaspokojeniu rosnącego zapotrzebowania na kompaktowe i lekkie kondensatory SMT o wysokim współczynniku CV w zastosowaniach wojskowych, lotniczych i kosmicznych, w tym satelitów i wyrzutni, pocisków wojskowych i samolotów oraz obwodów filtrujących wejścia/wyjścia w zasilaczach. Oparte są na sprawdzonych kondensatorach MIL-PRF-32535 X7R.

Seria obejmuje dwa poziomo ułożone wielowarstwowe ceramiczne kondensatory chipowe (MLCC) X7R w obudowie EIA 2220, które pozwalają zaoszczędzić miejsce na płytce drukowanej. Charakteryzują się wysoką wydajnością CV i umożliwiają inżynierom projektantom zmniejszenie rozmiarów obecnie dostępnych komponentów. Wykazują one również niską impedancję ESR, wysoką zdolność do przenoszenia prądu oraz wyższą odporność na wstrząsy i wibracje niż większe, cięższe kondensatory warstwowe. Różnorodne opcje ramki wyprowadzeniowej: standardowe style J i L o długości dwóch stóp oraz style J i L z łopatką lub pojedynczą listwą, zoptymalizowane są pod kątem poprawy odporności na wibracje — wszystkie wyposażone w powłokę cynowo-ołowiową.

Pierwsza wersja kondensatorów DSCC 25007 Mini BME Stacks przystosowana jest do pracy w temperaturach od -55°C do +125°C i dostępna w trzech wersjach napięciowych (25, 50 i 100 V) oraz dziewięciu wartościach pojemności w zakresie od 8,2 do 47 µF ±20% tolerancji.

– Nowe układy DSCC Mini BME Stacks zostały zaprojektowane w celu rozwiązania problemów projektowych, z którymi boryka się coraz większa liczba naszych klientów z branży lotniczej i obronnej od kilku lat, dzięki czemu są one obecnie unikalne na rynku — to jedyny komponent, który jest w stanie zapewnić im to, czego potrzebują. Dzięki kompaktowej i lekkiej konstrukcji warstwowej wyposażonej w technologię BME, moduły Mini Stacks zapewniają niezrównane połączenie wysokiej niezawodności, dużej pojemności i wysokiego napięcia oraz znacznej oszczędności miejsca i masy – powiedział Michael Conway, starszy menedżer ds. marketingu produktów o wysokiej niezawodności w KYOCERA AVX.

Mniejsze kondensatory = niższe koszty eksploatacji

– W porównaniu z równoważną częścią 100 V, 10 µF z elektrodami z metali szlachetnych (PME), mają one około 1/9 masy i 1/6 objętości. A masa komponentów ma bezpośredni wpływ na takie kwestie, jak koszty eksploatacji samolotów, koszty wystrzelenia satelitów oraz wydajność i koszty eksploatacji pocisków. Jest to więc ogromna zaleta! Nowe stosy DSCC Mini BME są również standardowo testowane w 100% zgodnie z normą grupy A, a ponieważ wykorzystują wkładki z naszej sprawdzonej linii M32535, są również w pełni identyfikowalne, co spełnia kolejne powszechne wymaganie naszych klientów z branży lotniczej i obronnej – dodał Michael Conway

Nowe układy DSCC 25007 Mini BME są produkowane w zakładzie zatwierdzonym przez DLA i posiadającym certyfikat MIL-PRF-32535. Są w pełni identyfikowalne i poddawane rygorystycznym testom w celu zapewnienia wysokiej niezawodności i wydajności w ekstremalnych warunkach i trudnym środowisku — w szczególności testom 100% grupy A lub testom 100% grupy A i grupy B w przypadku szczególnie wymagających projektów z wymaganiami na poziomie T. Części są dostarczane w opakowaniach typu waffle pack, taśma i szpula lub opakowaniach z dwoma chipami.

Przyszłe rozszerzenia serii będą obejmowały trzy-chipowy układ poziomy, którego wprowadzenie na rynek planowane jest na pierwszy kwartał 2026 r., a następnie części z trzema do dziesięciu chipami ułożonymi pionowo.

Źródło: informacje prasowe
