Czterokanałowy pomiar termoparowy ze zintegrowanym kondycjonowaniem i dokładnością systemu ±1,5°C

Precyzyjny czterokanałowy pomiar temperatury ma kluczowe znaczenie dla zastosowań na liniach produkcyjnych. Od przetwórstwa chemicznego i spożywczego, kontroli procesów produkcyjnych i sprzętu medycznego i HVAC po środowiska chłodnicze, kriogeniczne. Microchip Technology wdrożył pierwszy zintegrowany układ scalony I2C do kondycjonowania termopar, pod nazwą MCP9604, zapewniający dokładność do ± 1,5°C.

– Od ponad dwóch stuleci termopara jest kluczowym narzędziem do pomiaru ekstremalnie wysokich temperatur, ale nie można było osiągnąć wymaganej precyzji i dokładności przy poziomie integracji i opłacalności wymaganym w dzisiejszych wymagających zastosowaniach na liniach produkcyjnych. Nasze urządzenie zapewnia teraz połączenie precyzji, integracji i opłacalności, pomagając zmniejszyć zapotrzebowanie na aż 15 dyskretnych komponentów i związane z tym wyzwania związane z projektowaniem systemu – powiedział Keith Pazul, wiceprezes działu układów liniowych mieszanych sygnałów firmy Microchip.

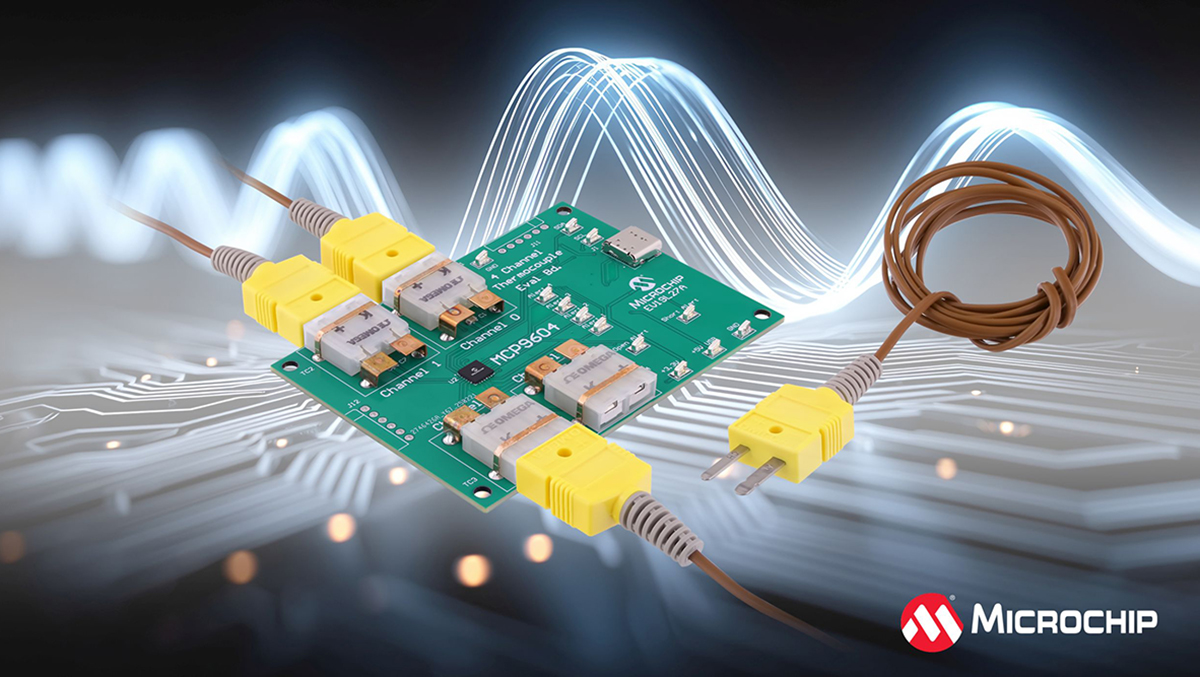

Urządzenie MCP9604 zapewnia zaawansowaną dokładność pomiaru w czterech lokalizacjach termopar, wykorzystując równania NIST ITS-90 wyższego rzędu, zamiast aproksymacji liniowych pojedynczego rzędu stosowanych w konstrukcjach wzmacniaczy analogowych. Osiąga dokładność dziewiątego rzędu w przypadku termopar typu K, a wszystko to w jednym zintegrowanym układzie scalonym zawierającym przetworniki analogowo-cyfrowe, czujniki temperatury kompensacji zimnego złącza, wzmacniacze i inne komponenty wymagane do łańcucha sygnałowego, pomiaru temperatury i silnika matematycznego.

Eliminacja konieczności stosowania komponentów zewnętrznych upraszcza projektowanie płytek drukowanych, zmniejsza koszty materiałów i może przyspieszyć walidację oraz kalibrację poszczególnych urządzeń, konieczne w przypadku rozwiązań dyskretnych w łańcuchu sygnałów pomiarowych termopar, zanim rozpoczną przesyłanie danych do systemu hosta.

MCP9604 obsługuje osiem najpopularniejszych typów termopar, w tym opcję J, a także opcję K do pracy w temperaturach nawet do -200°C. Oprócz szerokiego zakresu temperatur od -200°C do +1372°C w różnych zastosowaniach przemysłowych, MCP9604 zapewnia również komunikację I2C, co umożliwia łatwą integrację z mikrokontrolerami i innymi systemami cyfrowymi.
