Nowy, inteligentny wyświetlacz firmy Bridgetek to idealna platforma do produktów i indywidualnych projektów z zakresu IoT, Smart Home i innych.

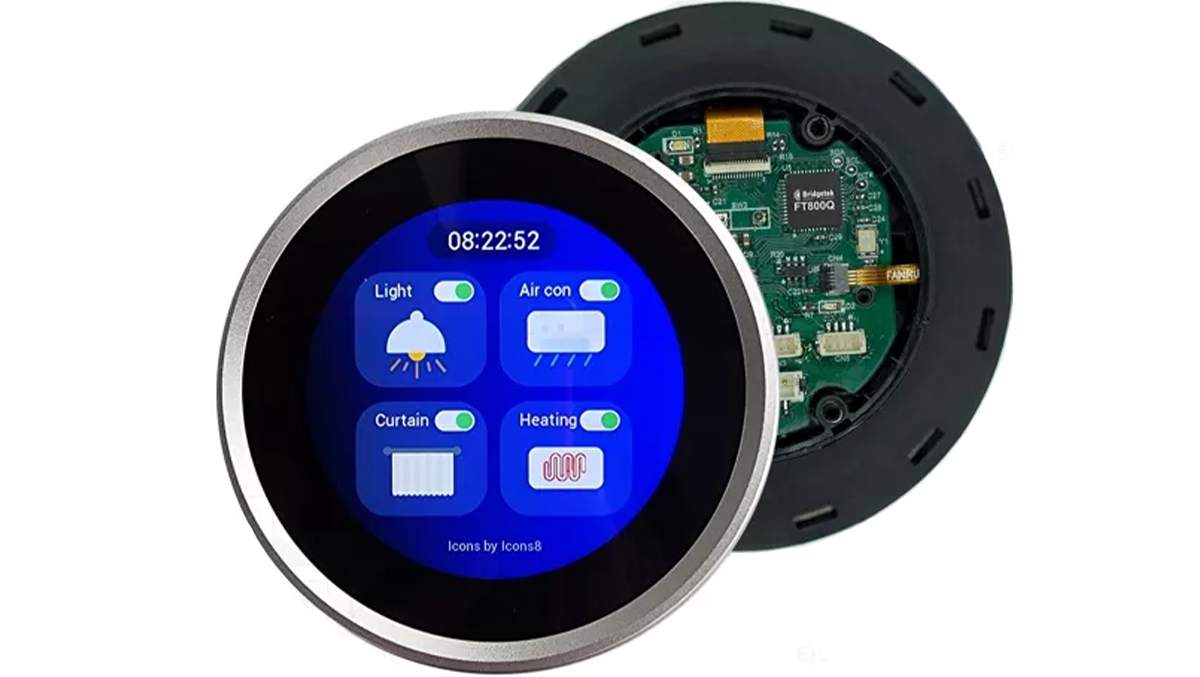

IDM2040-21R łączy w sobie cechy kilku produktów. Przede wszystkim zawiera okrągły, kolorowy wyświetlacz LCD 480×480 pikseli o przekątnej 2,1 cala, wyposażony w matrycę dotykową (w technologii pojemnościowej). Umieszczono go w korpusie otoczonym pokrętłem z przełącznikiem-przyciskiem które może pełnić rolę fizycznego interfejsu. Modułem steruje mikrokontroler RP2040 firmy Raspberry Pi współpracujący z kontrolerem graficznym EVE (Embedded Video Engine) typu FT800Q.

Całe urządzenie IDM2040-21R jest przeznaczone do tworzenia interfejsów HMI (Human Machine Interface) z elementami graficznymi. Takie rozwiązanie znajdzie szereg zastosowań w systemach wymagających intuicyjnej obsługi. Stanowi też duże ułatwienie dla projektantów i programistów.

Popularny i doskonale udokumentowany układ RP2040 jest oparty na rdzeniu Cortex-M0+, pracuje z częstotliwością 133MHz i dysponuje 264kB pamięci SRAM. Mikrokontroler współpracuje z wbudowaną pamięcią zewnętrzną Flash o pojemności 8MB. Pozwala to tworzyć złożone aplikacje w językach C/C++, MicroPython, CircuitPython. Dodatkowo sterownik posiada interfejsy UART i RS485 (do komunikacji na większe odległości z innymi urządzeniami, czujnikami, zaworami, przekaźnikami).

Istotne cechy modułów Bridgetek:

• jasność 300cd/m2 i kąt widoczności 80° we wszystkich kierunkach,
• kołowy enkoder posiadający 24 pozycje,
• zasilanie pojedynczym napięciem 5V ze złącza USB C lub 6-pinowego złącza JST,
• możliwość uaktualnienia firmware przez interfejs USB.

Inteligentny wyświetlacz IDM2040-21R sprawdzi się w takich zastosowaniach jak:

• automatyka budynkowa (HVAC, termostaty, sterowanie oświetleniem),
• systemy audio (konsole mikserskie, urządzenia Hi-Fi),
• urządzenia medyczne,
• przemysłowe panele sterownicze.

Moduł można też wykorzystać w produktach z branż:

• automotive (tuining, modyfikacje, infotainment),
• elektronika konsumencka (inteligentne głośniki, drobne RTV),
• instrumenty pomiarowe i testowe (ocyloskopy, multimetry).

Wyświetlacz IDM2040-21R

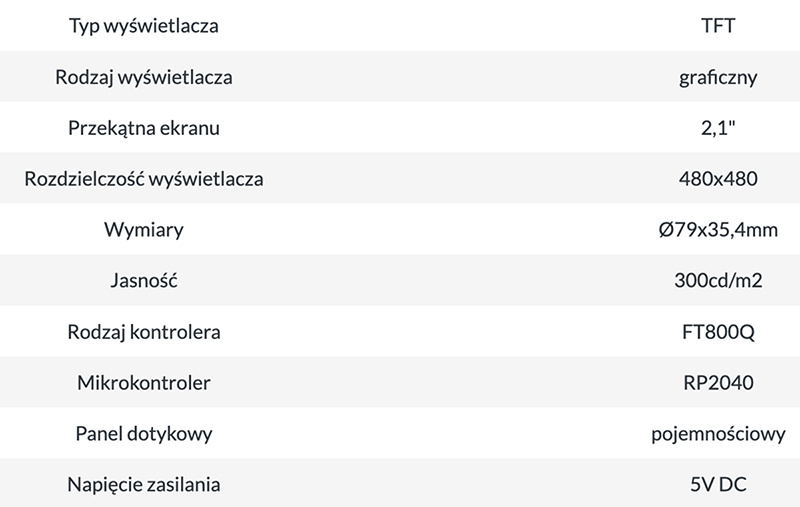

Charakterystyka
