Zaawansowane urządzenia do montażu SMT na przykładzie automatu P&P RS-2 – analiza technologiczna i zastosowania w nowoczesnej produkcji elektroniki

Dynamiczny rozwój branży elektronicznej, szczególnie w obszarze montażu powierzchniowego (SMT), wymusza stosowanie coraz bardziej zaawansowanych, wydajnych i elastycznych maszyn produkcyjnych. Rosnąca miniaturyzacja komponentów, zwiększona złożoność układów oraz presja na skracanie czasu cyklu produkcyjnego sprawiają, że tradycyjne rozwiązania stają się niewystarczające. W odpowiedzi na te wyzwania powstały nowoczesne modułowe systemy montażowe, takie jak RS-2 firmy JUKI, które integrują wysoką prędkość, precyzję oraz zaawansowane systemy kontroli jakości w jednym urządzeniu.

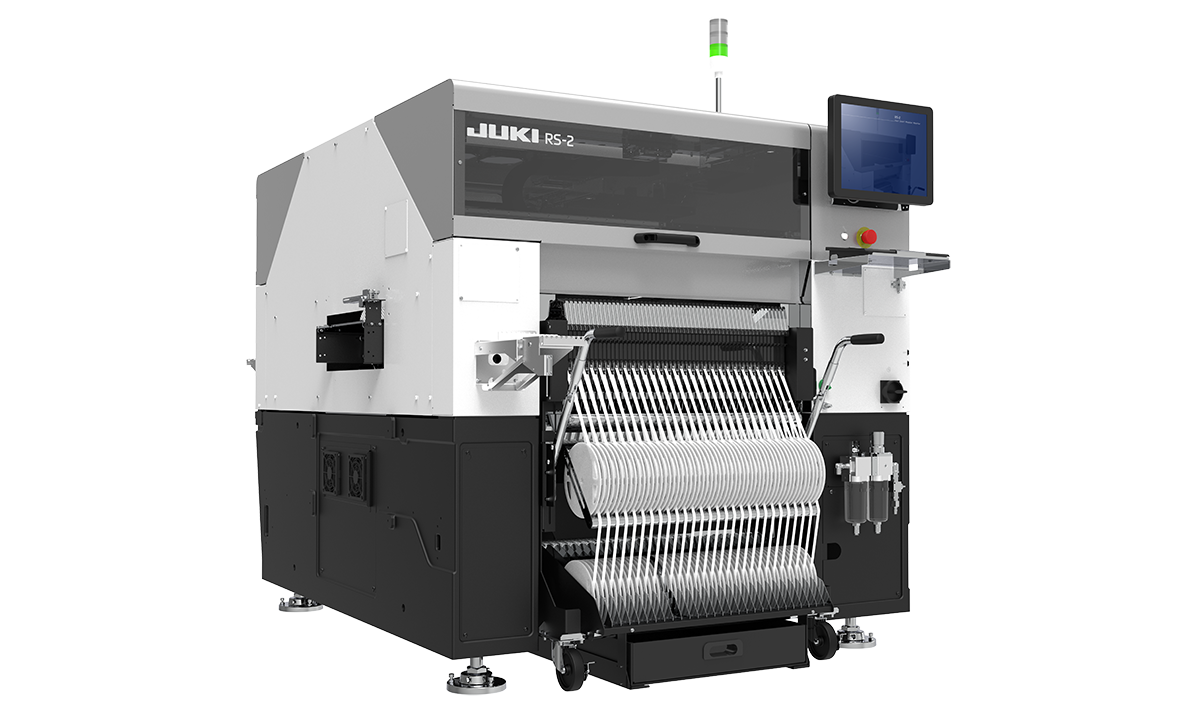

RS-2 został zaprojektowany z myślą o maksymalnej uniwersalności w środowiskach produkcyjnych o zróżnicowanym profilu. Urządzenie łączy funkcjonalność maszyn typu „chip shooter” oraz automatów montażowych ogólnego przeznaczenia, co pozwala na optymalizację linii produkcyjnej bez konieczności nadmiernej segmentacji procesów. Dzięki temu możliwe jest osiągnięcie zarówno wysokiej wydajności, jak i elastyczności.

Architektura systemu i głowica TAKUMI

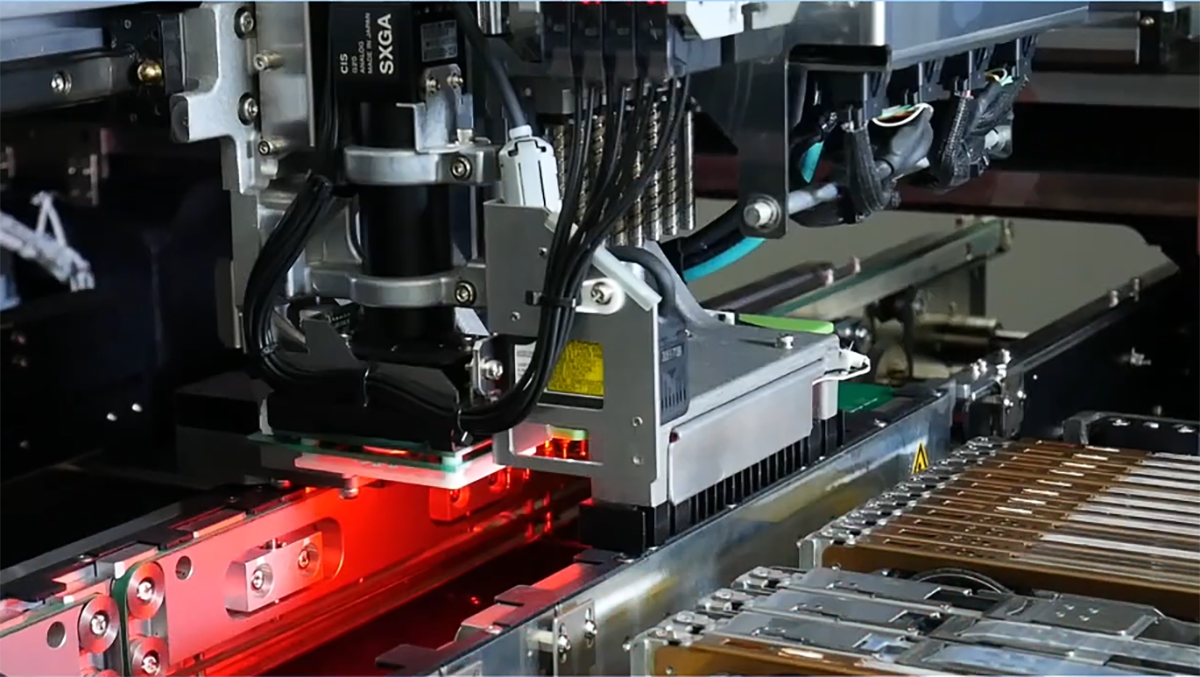

Centralnym elementem konstrukcji RS-2 jest głowica montażowa „TAKUMI”, która została zaprojektowana z myślą o maksymalnej redukcji czasu cyklu pobierania i układania komponentów przy zachowaniu wysokiej precyzji. Głowica wyposażona jest w osiem dysz, co umożliwia równoległe operacje pick-and-place oraz znacząco zwiększa efektywność pracy.
Kluczowym i sprawdzonym rozwiązaniem jest umieszczenie skanera laserowego bezpośrednio na głowicy. W RS-2 proces centrowania realizowany jest „w locie” (on-the-fly), bez konieczności zatrzymywania głowicy. Skraca to trajektorię ruchu i pozwala osiągnąć bardzo wysoką wydajność.

Istotnym elementem jest również automatyczna regulacja wysokości skanera laserowego. System dostosowuje pozycję pomiarową do wysokości komponentu, co zapewnia optymalne warunki detekcji i minimalizuje ryzyko błędów wynikających z różnic geometrycznych elementów. Rozwiązanie to ma szczególne znaczenie w produkcji mieszanej, gdzie na jednej płytce występują komponenty o bardzo różnych wymiarach.

Wydajność i optymalizacja procesu montażu

Automat RS-2 osiąga wydajność do 50 000 komponentów na godzinę (CPH) w warunkach optymalnych, co czyni go jednym z bardziej wydajnych rozwiązań w swojej klasie. W praktyce jednak kluczowe znaczenie ma nie tylko maksymalna prędkość układania, ale również stabilność procesu oraz zdolność do utrzymania wysokiej wydajności przy zróżnicowanym asortymencie komponentów.

Zastosowane algorytmy sterujące optymalizują tor ruchu głowicy, minimalizując zbędne przemieszczenia i dobierając najbardziej efektywną kolejność operacji. W połączeniu z wielodyszową głowicą umożliwia to równoległe operacje na kilku komponentach, co znacząco skraca całkowity czas cyklu.

RS-2 odgrywa również istotną rolę w balansowaniu linii produkcyjnej. Może przejmować zadania zarówno od maszyn wyspecjalizowanych w montażu małych komponentów, jak i od urządzeń obsługujących elementy bardziej złożone. Pozwala to na lepsze wykorzystanie zasobów i redukcję tzw. wąskich gardeł w procesie produkcyjnym.

Sposoby podawania komponentów i organizacja produkcji

Elastyczność produkcyjna RS-2 wynika w dużej mierze z rozbudowanego systemu podawania komponentów. Maszyna obsługuje do 112 podajników jednocześnie, co umożliwia przygotowanie szerokiego zestawu komponentów bez konieczności częstych przezbrojeń. Jest to szczególnie istotne w środowiskach typu „high-mix”, gdzie produkcja obejmuje wiele wariantów produktów w krótkich seriach.

Urządzenie obsługuje różne typy podajników, w tym taśmowe, stick feeder oraz tacki. Dostępne są również rozwiązania umożliwiające automatyczną wymianę tacek w trakcie pracy maszyny, co ogranicza przestoje i zwiększa ciągłość produkcji. Poprzez zastosowanie wymiennych banków na podajniki w formie wózków, czas przezbrojenia może zostać znacząco zredukowany.

Zakres obsługiwanych komponentów i PCB

Jednym z kluczowych parametrów systemu RS-2 jest jego uniwersalność w zakresie obsługiwanych komponentów. Urządzenie umożliwia montaż elementów od rozmiaru 03015 aż po duże komponenty o wymiarach do 74 mm (lub 50 × 150 mm). Obsługiwana wysokość komponentów wynosi do 25 mm, co pozwala na obsługę elementów o wysokim profilu, takich jak złącza czy kondensatory elektrolityczne.

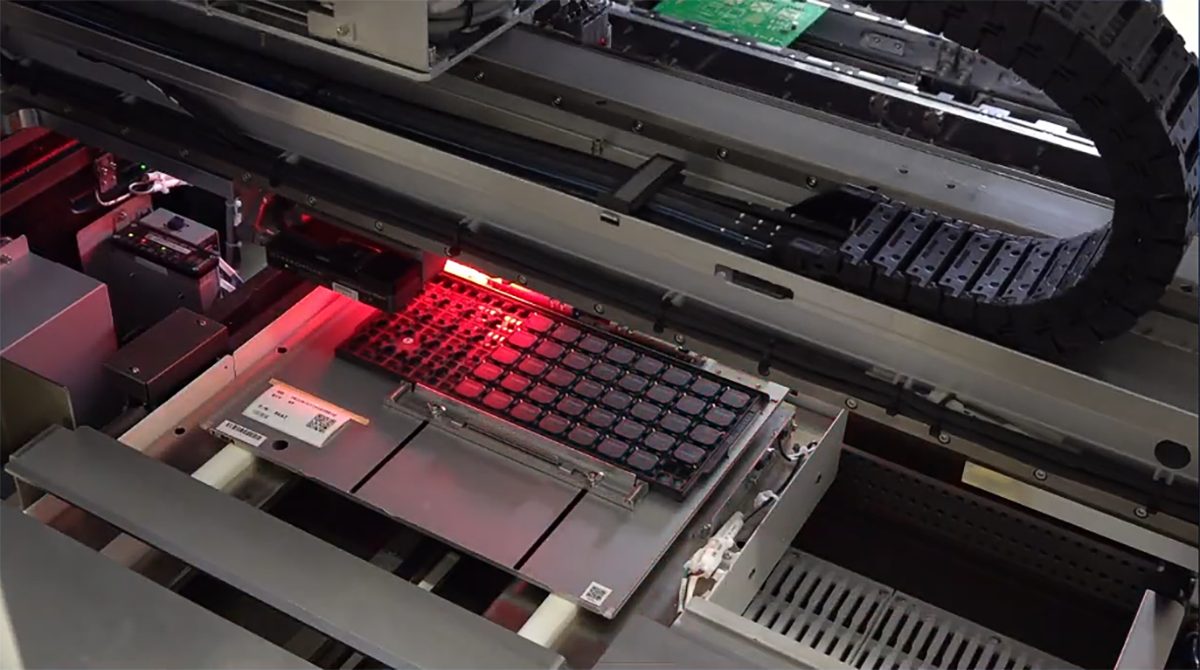

Maszyna oferuje również szerokie możliwości w zakresie obsługi płytek PCB. W wersji standardowej możliwa jest praca z płytkami o długości do 800 mm, natomiast wersja XL rozszerza ten zakres do 1200 mm.

System wizyjny, laserowy oraz kontrola jakości procesu

Precyzja montażu w RS-2 opiera się na ścisłej integracji technologii laserowej, systemu wizyjnego oraz funkcji kontroli jakości realizowanych w czasie rzeczywistym. Laserowy system rozpoznawania odpowiada za szybkie określenie podstawowych parametrów komponentu, takich jak jego położenie, orientacja oraz geometria, działając niezależnie od właściwości powierzchni, co eliminuje problemy związane z refleksyjnością czy różnicami w wykończeniu. Uzupełnieniem jest system wizyjny VCS, umożliwiający szczegółową analizę komponentów, w tym kontrolę wyprowadzeń w układach QFP oraz detekcję kulek w układach BGA.

Zastosowanie technologii rozpoznawania 360° pozwala na precyzyjne pozycjonowanie nawet w przypadku komponentów o niestabilnym ułożeniu w opakowaniu, natomiast trójkolorowe oświetlenie adaptacyjne zwiększa kontrast i dokładność analizy obrazu, co bezpośrednio przekłada się na jakość montażu.

Równolegle system realizuje zaawansowane funkcje diagnostyczne i kontrolne, które mają na celu nie tylko wykrywanie, ale przede wszystkim zapobieganie błędom montażowym. W czasie rzeczywistym monitorowane są kluczowe parametry procesu, obejmujące m.in. obecność komponentu na dyszy, poprawność jego orientacji, zgodność wymiarową, wykrycie efektu nagrobkowego oraz weryfikację prawidłowego ułożenia elementu na PCB. Takie podejście znacząco redukuje ryzyko defektów produkcyjnych i zwiększa stabilność procesu, co ma szczególne znaczenie w aplikacjach wymagających wysokiej niezawodności.

Integracja systemowa i koncepcja Przemysłu 4.0

RS-2 został zaprojektowany z myślą o integracji z nowoczesnymi systemami zarządzania produkcją m.in z oprogramowaniem MES/ERP, które umożliwiają monitorowanie procesu w czasie rzeczywistym, analizę wydajności oraz zarządzanie przepływem komponentów.
System może oferować funkcję taką jak prognozowanie zużycia komponentów oraz nadzór nad ich uzupełnianiem. Możliwe jest również przesyłanie danych o błędach i przesunięciach pomiędzy urządzeniami w linii, co pozwala na bieżącą optymalizację procesu.
Takie podejście wpisuje się w koncepcję Przemysłu 4.0, gdzie kluczową rolę odgrywa wymiana danych, automatyzacja oraz zdolność systemów do samodzielnej optymalizacji.

Możliwość praktycznej weryfikacji technologii

Dla inżynierów oraz specjalistów produkcji elektroniki istotnym elementem oceny nowych rozwiązań jest możliwość ich bezpośredniego poznania, oraz analizy sposobu działania. Taką okazję zapewnia cykliczne seminarium branżowe PB Technik Meets Friends, podczas którego prezentowane są najnowsze technologie oraz urządzenia wykorzystywane w produkcji elektroniki.

Najnowsza edycja wydarzenia odbędzie się w dniach 13–14 maja 2026 roku w Warszawie i będzie obejmowała zarówno część wykładową, jak i ekspozycję urządzeń. W programie przewidziano prezentacje rozwiązań czołowych producentów oraz demonstracje technologiczne, umożliwiające zapoznanie się z zasadą działania systemów, ich funkcjonalnością oraz kluczowymi parametrami pracy.

Wśród prezentowanych rozwiązań znajdzie się również automat montażowy RS-2 firmy JUKI, co pozwoli uczestnikom na bezpośrednie zapoznanie się z jego architekturą, zastosowanymi technologiami oraz sposobem realizacji procesów pick-and-place w praktyce pokazowej.
