Słabe ogniwa elektroniki: Dlaczego jakość wiązek kablowych i płytek PCB decyduje o Twoim zysku?

W procesie produkcji pakietów elektronicznych (PCBA) uwaga inżynierów najczęściej skupia się na precyzji nanoszenia pasty lutowniczej, profilach temperaturowych pieców rozpływowych czy powtarzalności układania komponentów SMT. To naturalne podejście, jednak z perspektywy niezawodności całego systemu montaż komponentów jest tylko jednym z etapów.

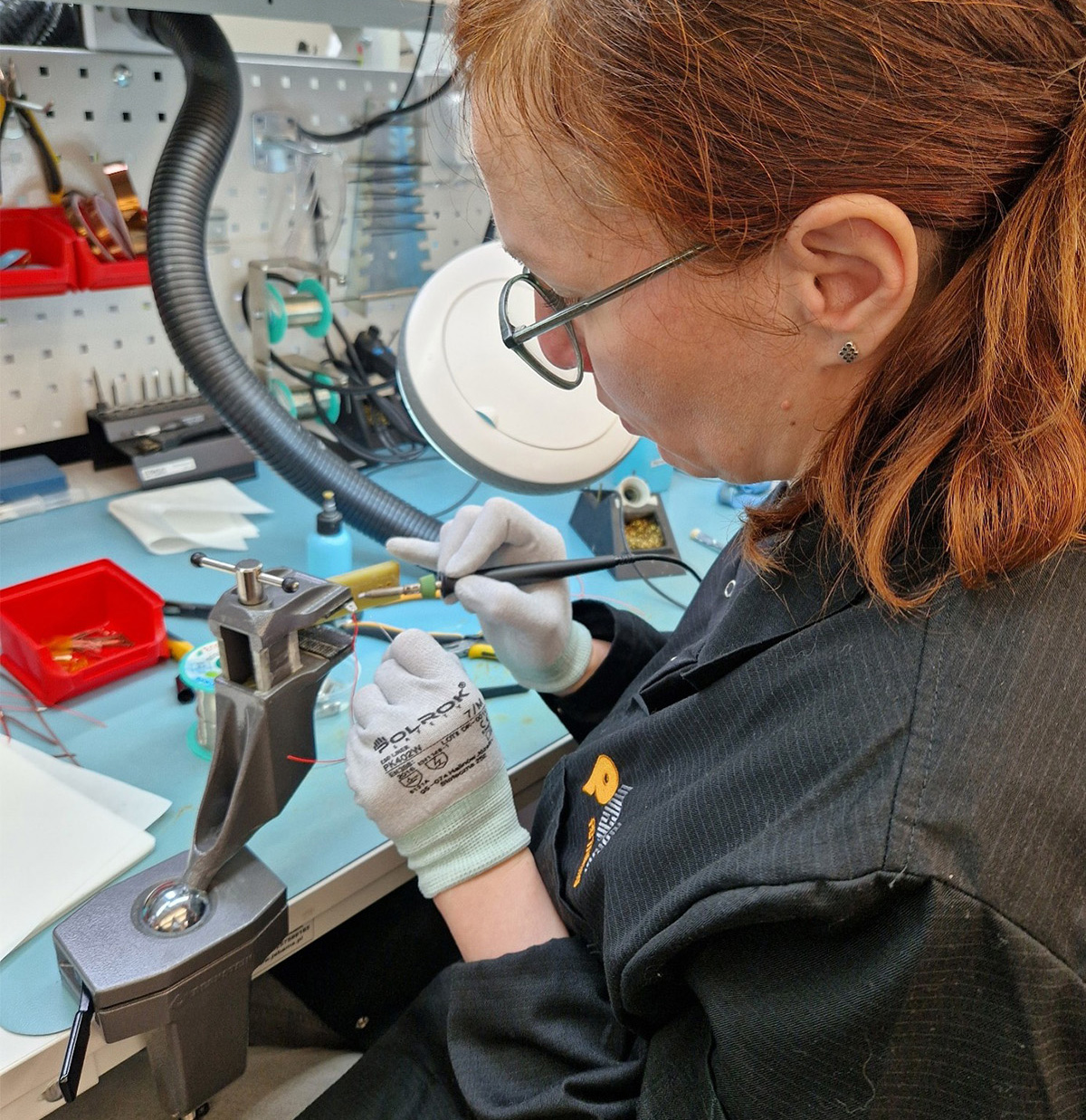

Źródło: PB Technik

Nawet najlepiej polutowana płytka może zawieść, jeśli jej fundament – laminat PCB – ma wady ukryte, albo gdy sygnał zostanie przerwany przez błąd w montażu złącza. W tym artykule przyglądamy się dwóm krytycznym, a często niedocenianym filarom jakości: IPC-A-600 dla płytek drukowanych oraz IPC/WHMA-A-620 dla wiązek kablowych. Zrozumienie tych standardów pomaga eliminować awarie, których sama kontrola elektryczna nie zawsze wykryje.

IPC-A-600: Kontrola „fundamentu” przed montażem

Płytka drukowana (PCB) jest złożonym komponentem wielowarstwowym, poddawanym w produkcji działaniu czynników chemicznych i termicznych. Standard IPC-A-600, czyli Acceptability of Printed Boards, definiuje kryteria akceptacji dla „gołych” płytek drukowanych, uwzględniając ocenę cech zewnętrznych oraz niektórych wad struktur wewnętrznych, zanim trafią one do montażu.

Dlaczego inspekcja wejściowa według IPC-A-600 jest tak ważna? Ponieważ część wad laminatu ujawnia się dopiero po ekspozycji na temperaturę lub naprężenia mechaniczne. Jeśli przyjmiemy wadliwe PCB i obsadzimy je drogimi komponentami, ryzykujemy stratę całej partii wyrobów.

Kluczowe parametry kontrolne w IPC-A-600

• Delaminacja i pęcherze: Standard rozróżnia akceptowalne niedoskonałości wizualne od krytycznego rozwarstwienia wewnętrznego. W klasie 3 wady tego typu w obszarach funkcjonalnych są zwykle niedopuszczalne, ponieważ mogą prowadzić do utraty integralności elektrycznej i mechanicznej.
• Efekt aureoli (Haloing): To jasne obwódki wokół wierconych otworów lub krawędzi obróbki. IPC-A-600 opisuje to zjawisko jako jedną z cech ocenianych wizualnie, ponieważ może ono wskazywać na osłabienie połączenia między warstwami materiału.
• Metalizacja otworów: Jednym z ważniejszych obszarów oceny jest jakość pokrycia miedzią wewnątrz przelotek i otworów. Wady takie jak nierówności, pęknięcia lub nieciągłości mogą wpływać na niezawodność połączeń i odporność na cykle termiczne.
• Maska lutownicza i położenie względem struktur przewodzących: Standard określa dopuszczalne przesunięcie maski względem padów, przelotek i innych struktur przewodzących. Zbyt duże przesunięcie może odsłonić miedź w niepożądanych miejscach, zasłonić część pola lutowniczego lub zmniejszyć odstępy izolacyjne.

Znajomość IPC-A-600 pozwala działowi kontroli wejściowej stać się „strażnikiem bramy”, który odrzuca wadliwe partie laminatów jeszcze przed montażem, ograniczając kosztowne przeróbki i straty materiałowe.

Źródło: PB Technik

IPC/WHMA-A-620: Krwiobieg urządzenia pod kontrolą

Wiązki kablowe i przewody są krwiobiegiem oraz układem nerwowym każdego urządzenia elektronicznego. Ponieważ ich montaż w dużej mierze nadal opiera się na pracy manualnej, ryzyko błędu ludzkiego pozostaje wysokie. Standard IPC/WHMA-A-620, czyli Requirements and Acceptance for Cable and Wire Harness Assemblies, określa kryteria akceptacji dla produkcji i inspekcji wiązek oraz połączeń kablowych.

Wiele firm zakłada, że jeśli tester ciągłości potwierdza przejście sygnału, wiązka jest poprawna. To zbyt daleko idące uproszczenie: test elektryczny nie zawsze ujawnia wady mechaniczne ani problemy, które pojawią się po cyklach wibracji, zginania lub starzenia.

Krytyczne wymagania techniczne IPC/WHMA-A-620

• Kryteria zagniatania: Standard definiuje, jak powinno wyglądać prawidłowe zaciśnięcie terminala na przewodzie, tak aby połączenie było zarówno elektrycznie pewne, jak i mechanicznie trwałe.
• Rozszerzenie wejścia przewodnika: Odpowiednio ukształtowane wejście terminala ogranicza ryzyko uszkodzenia żył przewodu przez ostre krawędzie. Wymagania zależą jednak od typu terminala i konstrukcji złącza.
• Szczotka przewodnika: Odpowiednia długość wystawania żył po stronie zacisku jest istotna, ale musi mieścić się w granicach określonych przez standard i typ terminala, aby nie utrudniać pełnego osadzenia kontaktu w obudowie.
• Obszar zagniatania izolacji: Zaciśnięcie izolacji powinno zapewniać odciążenie mechaniczne bez uszkadzania izolacji. Zarówno zbyt luźne, jak i zbyt mocne zaciśnięcie pogarsza niezawodność połączenia.
• Połączenia lutowane i sploty: W przypadku określonych połączeń lutowanych standard opisuje wymagania dotyczące sposobu owinięcia lub uformowania przewodu, ale szczegóły zależą od rodzaju terminala i zastosowania.
• Promień gięcia: Zbyt mały promień gięcia przewodu może uszkodzić żyły i izolację. Wymagania są uzależnione od konstrukcji kabla i warunków aplikacji, dlatego powinny być interpretowane w kontekście konkretnego projektu.

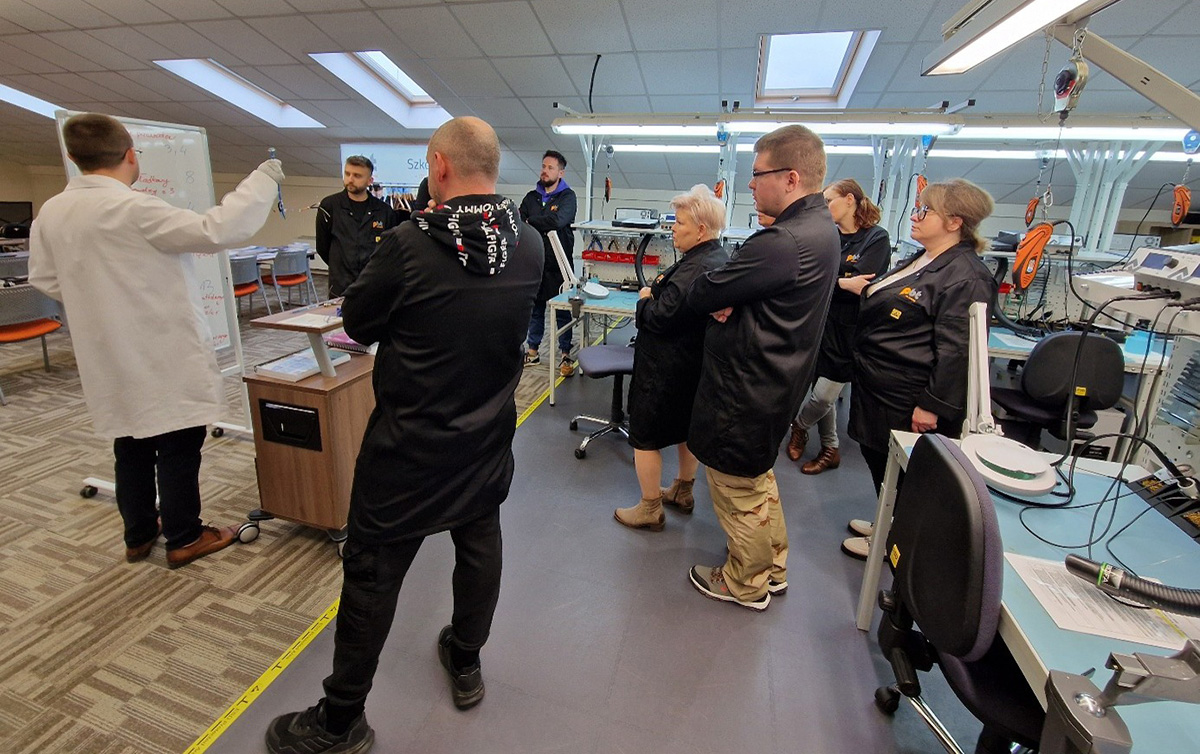

Źródło: PB Technik

Shift Left: wykrywanie błędów najwcześniej

Wdrożenie IPC-A-600 oraz IPC/WHMA-A-620 do codziennej praktyki produkcyjnej wspiera strategię Shift Left, czyli przesuwanie kontroli jakości jak najwcześniej w łańcuchu procesu. Chodzi o to, by znaleźć wadę tam, gdzie jej usunięcie jest najtańsze.

Rachunek ekonomiczny jest prosty: odrzucenie wadliwej płytki przed montażem kosztuje znacznie mniej niż wykrycie problemu po zalutowaniu całego PCBA, a awaria wiązki u klienta końcowego zwykle generuje już koszty serwisu, logistyki i utraty zaufania. To nie są stałe kwoty, lecz realna zależność między etapem wykrycia błędu a kosztem jego naprawy.

Certyfikacja personelu z zakresu tych standardów ułatwia też techniczną weryfikację dostawców. Jeśli pracownicy potrafią wskazać konkretne kryterium akceptacji IPC, firma zyskuje mocniejszą pozycję w rozmowach jakościowych i zakupowych.

Dlaczego warto szkolić się w Autoryzowanym Centrum Szkoleniowym IPC?

Standardy IPC to nie tylko zestawy zdjęć, ale techniczne dokumenty wymagające interpretacji w kontekście klasy produktu, zastosowania i ryzyka. Dlatego kluczowe znaczenie mają szkolenia prowadzone przez wyspecjalizowaną kadrę trenerską, a taką kadrę niewątpliwie zapewnia Autoryzowane Centrum Szkoleniowe IPC.

Kursy z zakresu IPC-A-600 oraz IPC/WHMA-A-620 niosą realną wartość praktyczną dla inżynierów jakości, technologów, działów zakupów oraz zespołów współpracujących z dostawcami.

Uczestnicy szkolenia IPC/WHMA-A-620 zyskują uporządkowaną, oficjalną wiedzę z zakresu montażu mechanicznego i elektrycznego wiązek kablowych, potwierdzoną międzynarodowym certyfikatem. Taka certyfikacja jest szczególnie ceniona w sektorach automotive, medycznym oraz przemysłowym. Z kolei program IPC-A-600 kompleksowo wspiera osoby odpowiedzialne za ocenę jakości płytek drukowanych, zwłaszcza w obszarze kontroli wejściowej oraz audytowania producentów laminatów.

Podsumowanie

Jakość gotowego urządzenia elektronicznego jest tak silna, jak jego najsłabsze ogniwo. Nie pozwól, by tym ogniwem była niewłaściwie dobrana płytka PCB lub źle wykonane połączenie w wiązce kablowej.

Budowa systemu jakości opartego na standardach IPC – od laminatu, przez proces lutowania, aż po montaż końcowy wiązek – zwiększa przewidywalność produkcji i ogranicza koszty błędów. To właśnie dlatego warto inwestować w wiedzę, która przekłada się na mniej reklamacji i lepszą kontrolę procesu.
