Kiedy obudowa staje się częścią projektu elektroniki?
Brak miejsca na przewody, utrudniony serwis, przegrzewanie się urządzeń czy konieczność modyfikacji PCB na późnym etapie projektu często nie wynikają z błędów w elektronice, lecz z niedoszacowania wpływu obudowy na cały system. Konstrukcja obudowy determinuje sposób montażu, technologię przyłączeniową, wykorzystanie przestrzeni w szafie sterowniczej oraz możliwości odprowadzania ciepła. Zrozumienie tych zależności pozwala ograniczyć liczbę zmian projektowych i uniknąć wielu problemów pojawiających się dopiero podczas wdrożenia.

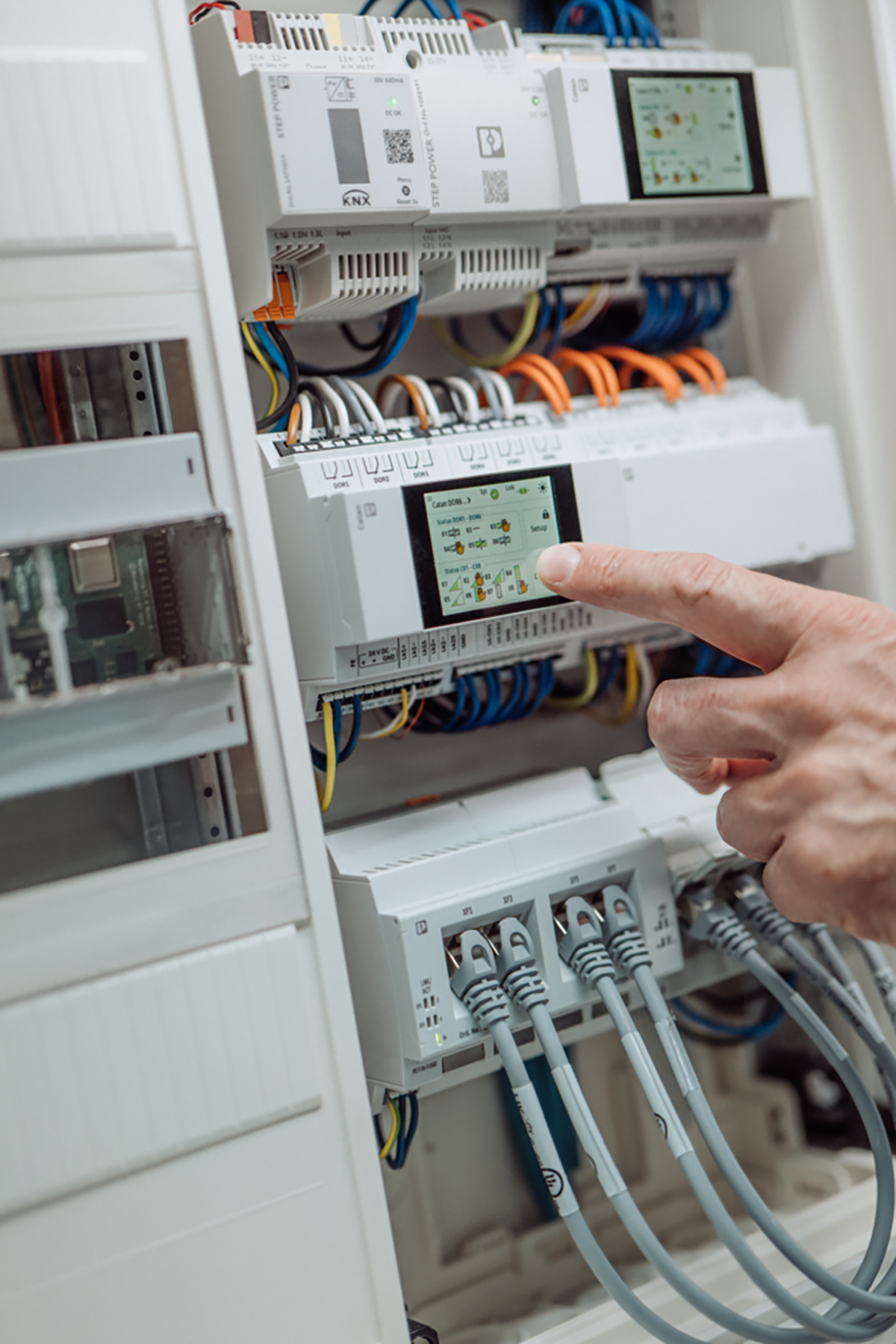

Źródło: Phoenix Contact
Obudowa nie kończy się na swoich zewnętrznych wymiarach. W szafie sterowniczej jej rzeczywiste zapotrzebowanie na miejsce zależy także od kierunku wyprowadzenia przewodów, położenia kanałów kablowych i dostępu potrzebnego podczas montażu lub wymiany modułu. Rozwiązanie, które wygląda kompaktowo na rysunku, może więc wymagać dodatkowej przestrzeni albo utrudniać późniejszy serwis.
Obudowa, PCB i przyłącza jako całość

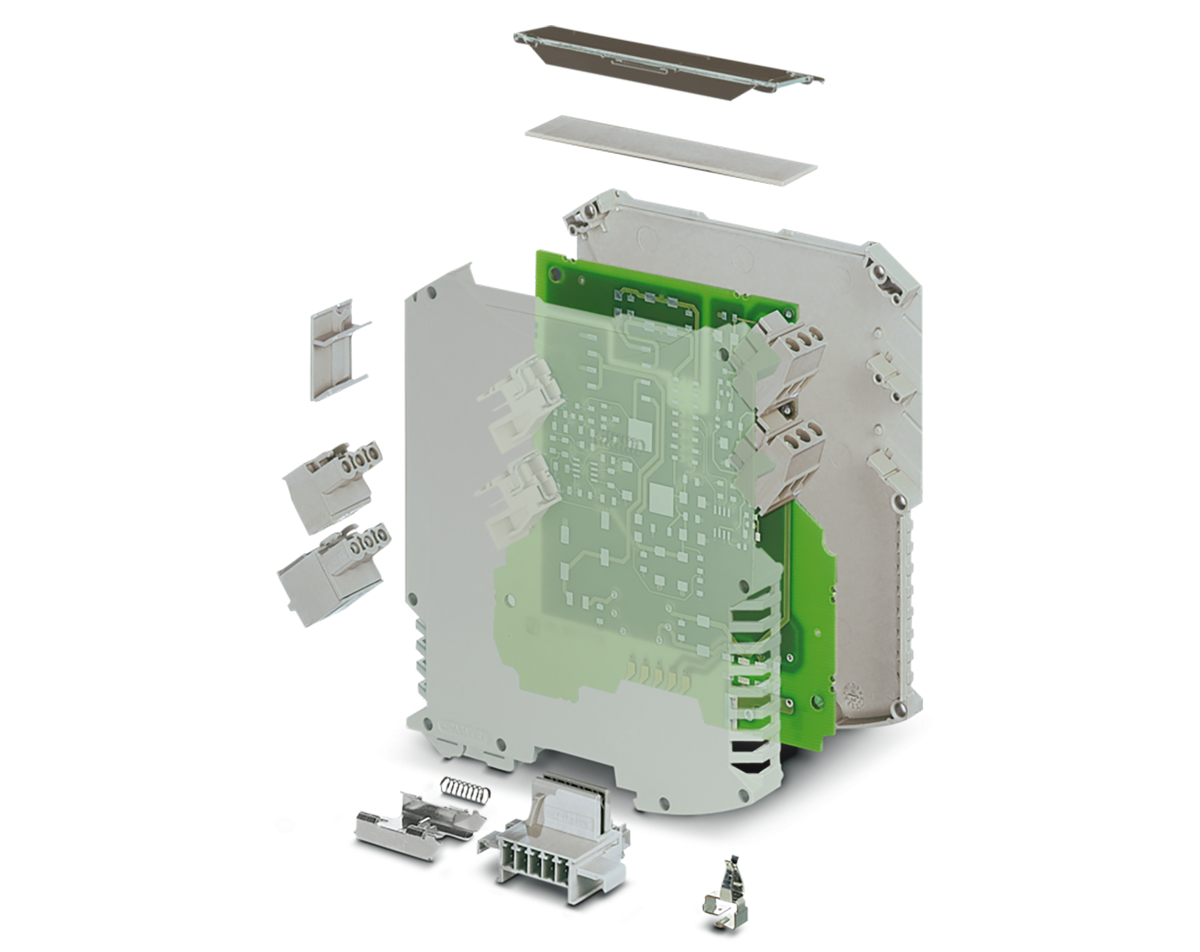

Podobne zależności pojawiają się wewnątrz urządzenia. Typ obudowy i orientacja PCB wpływają na dostępną powierzchnię płytki, rozmieszczenie interfejsów oraz wybór technologii przyłączeniowej. Decyzje mechaniczne przekładają się tym samym na proces montażu, liczbę wariantów urządzenia i możliwość jego późniejszej obsługi. Dlatego obudowę, płytkę i przyłącza warto traktować jako jeden układ konstrukcyjny, a nie trzy niezależne elementy.

Konstrukcja a odprowadzanie ciepła
Konstrukcja urządzenia ma istotne znaczenie przy odprowadzaniu ciepła. Na temperaturę komponentów wpływa nie tylko generowana moc, lecz także rozmieszczenie elementów, materiał obudowy, pozycja montażowa, wentylacja i sąsiedztwo innych urządzeń. Symulacje pomagają rozpoznać krytyczne miejsca, dobór tworzywa pozwala dopasować obudowę do środowiska pracy, a badania gotowego rozwiązania weryfikują założenia przyjęte wcześniej w projekcie.
Jak zaprojektować właściwą obudowę?
Te zagadnienia łączy wspólne pytanie: Jak zaprojektować obudowę, która nie będzie ograniczeniem dla elektroniki, lecz przewidywalną częścią całego urządzenia? Odpowiedzi rozwija seria trzech poradników od Phoenix Contact, prowadząca od wymagań zabudowy w szafie sterowniczej, przez konstrukcję obudowy i integrację PCB, po zarządzanie ciepłem, materiały oraz testy.
Zapisz się na serię poradników: DC_Poradnik_Obudowy_formularz | Phoenix Contact
