TDK wprowadza dławiki common-mode SMD o napięciu do 80 V i prądzie do 35 A – zajmujące niewiele miejsca na PCB

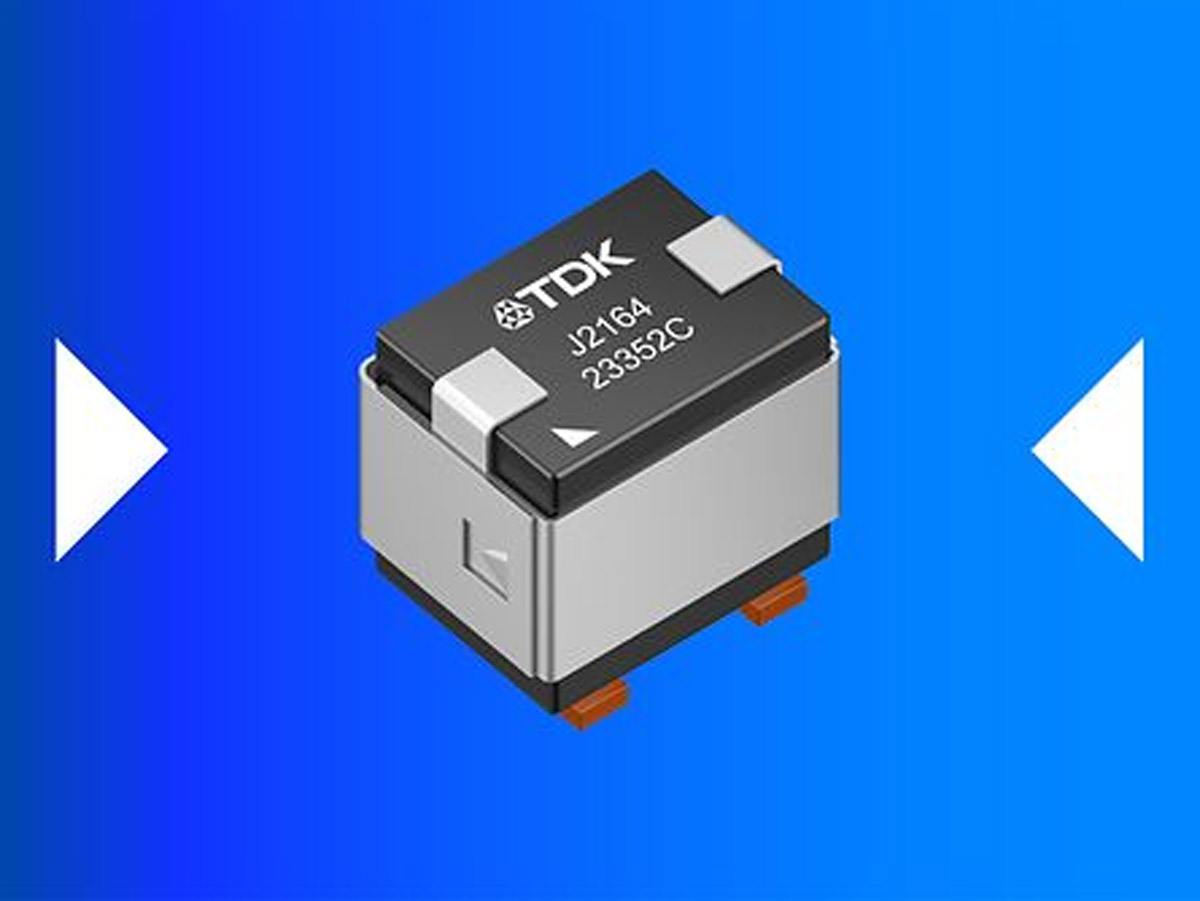

TDK Corporation przedstawia serię EP21 (kod zamówieniowy: B82552J*J021) podwójnych dławików z płaskim uzwojeniem. Są one przeznaczone do filtrowania wspólnych zakłóceń elektromagnetycznych. Oferta obejmuje elementy w obudowie SMD o wymiarach zaledwie 23,8 mm × 17,7 mm oraz wysokości od 21,6 mm do 22,3 mm. W celu zminimalizowania zajmowanej powierzchnii na płytce, dławiki te mają wyprowadzenia umieszczone pod obudową. Mogą być stosowane jako dławiki common-mode w takich zastosowaniach, jak przetwornice DC-DC lub inne niskonapięciowe układy ochrony EMC. Czteropinowa konstrukcja zwiększa ich niezawodność mechaniczną.

Dławiki mogą pracować przy napięciach znamionowych 48 V (prąd przemienny) lub 80 V (prąd stały) oraz prądach znamionowych od 20,3 A do 35 A bez obniżania parametrów w temperaturach do +70°C. Jeśli jednak temperatura przekroczy +70°C, konieczne jest obniżenie parametrów znamionowych. Rezystancja dla prądu stałego wynosi zaledwie 0,44 mΩ. Natomiast indukcyjność znamionowa mieści się w zakresie od 160 µH do 640 µH, przy średniej indukcyjności rozproszonej wynoszącej zaledwie 200 nH. W zależności od typu maksymalna impedancja występuje przy częstotliwościach od 500 kHz do 3 MHz.

Główne zastosowania

• Dławiki common-mode w przetwornicach DC-DC
• Niskonapięciowa ochrona przed zakłóceniami elektromagnetycznymi (EMC)

Główne cechy i zalety

• Wysokie prądy znamionowe
• Wysoka indukcyjność znamionowa
• Niska rezystancja dla prądu stałego
• Ferryt magnezowo-cynkowy (MnZn)
• Uzwojenie z płaskiego drutu
• Technologia montażu powierzchniowego
• Kompaktowe wymiary dzięki wyprowadzeniom pod korpusem

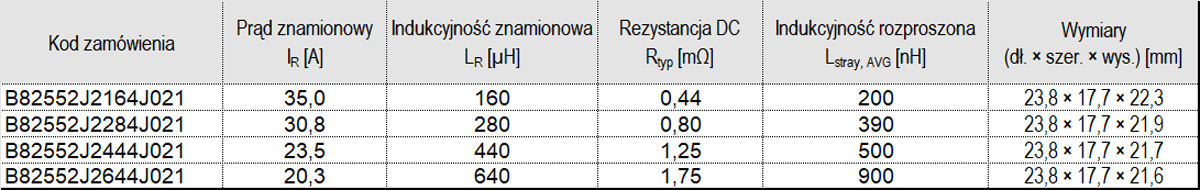

Dane kluczowe

Więcej informacji: TDK
