Lutowanie rozpływowe Vapour Phase – precyzja, powtarzalność i niezawodność w produkcji elektroniki

Lutowanie rozpływowe w oparach Galdenu (Vapour Phase) to zaawansowana technologia stosowana w produkcji elektroniki. Umożliwia precyzyjną kontrolę warunków termicznych i uzyskanie wysokiej powtarzalności procesu. W porównaniu z konwencjonalnym lutowaniem konwekcyjnym, wyróżnia się sposobem przekazywania ciepła, opartym na kondensacji pary specjalnego medium grzewczego. Pozwala to na równomierne ogrzewanie całego zespołu, niezależnie od różnic w wielkości, geometrii czy masie termicznej poszczególnych komponentów.

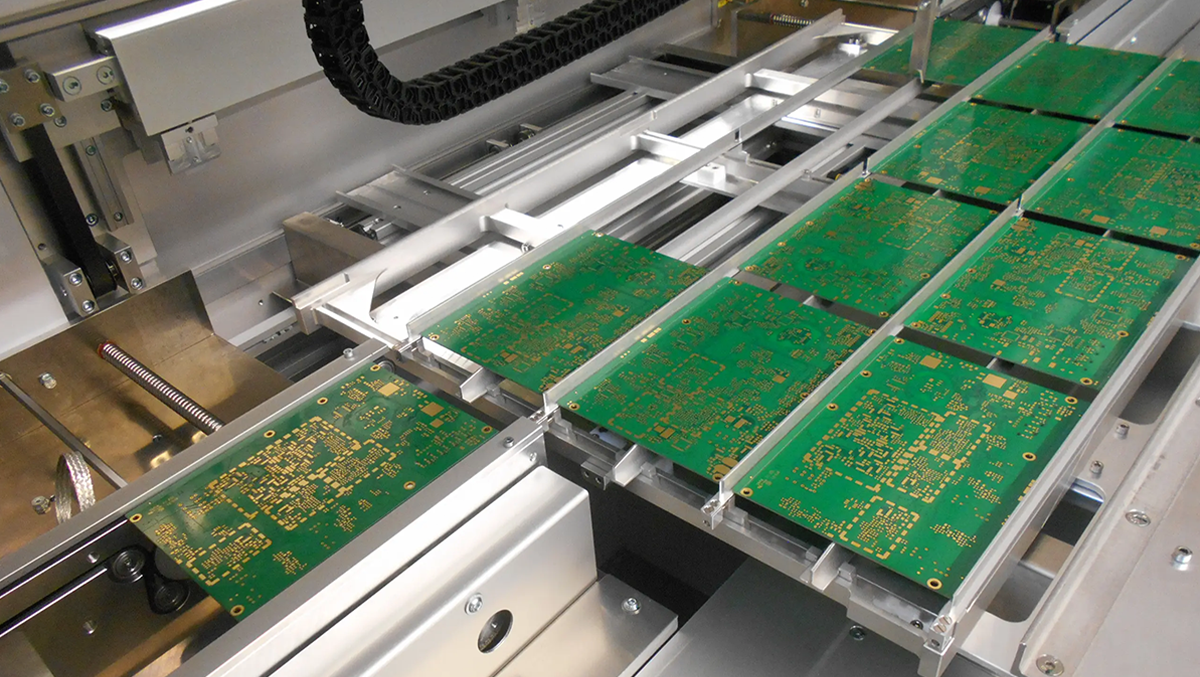

Źródło: PB Technik

Technologia ta sprawdza się szczególnie w przypadku złożonych układów elektronicznych, elementów wrażliwych na temperaturę oraz kosztownych podzespołów, w których ograniczenie ryzyka uszkodzeń termicznych ma kluczowe znaczenie. Dzięki właściwościom fizycznym medium grzewczego proces zapewnia kontrolowaną temperaturę maksymalną, ograniczając ryzyko przegrzania i sprzyjając uzyskiwaniu stabilnych, powtarzalnych rezultatów. W efekcie Vapour Phase stanowi wartościowe rozwiązanie dla producentów, którzy stawiają na wysoką jakość połączeń lutowanych, niezawodność zespołów elektronicznych i precyzyjną kontrolę procesu produkcyjnego. Technologię tę wykorzystują m.in. piece do lutowania w fazie parowej IBL, przeznaczone do zastosowań wymagających precyzyjnej kontroli parametrów termicznych i wysokiej powtarzalności procesu.

Precyzyjna regulacja temperatury

Jedną z najważniejszych zalet lutowania rozpływowego w fazie parowej (Vapour Phase) jest precyzyjna kontrola temperatury maksymalnej procesu. W przeciwieństwie do konwencjonalnego lutowania konwekcyjnego, w którym transfer ciepła zależy m.in. od temperatury stref grzewczych i przepływu gazu, w technologii Vapour Phase energia cieplna przekazywana jest poprzez kondensację pary specjalnego medium grzewczego na powierzchni lutowanego zespołu.

Temperatura nasyconej pary jest bezpośrednio związana z temperaturą wrzenia zastosowanego medium, co pozwala określić maksymalny poziom temperatury osiągany w procesie. Mechanizm ten ogranicza ryzyko przegrzania zespołu i umożliwia kontrolowane dostarczanie energii cieplnej niezbędnej do prawidłowego rozpływu lutowia. Ma to szczególne znaczenie podczas montażu komponentów wrażliwych na temperaturę oraz złożonych układów elektronicznych, w których przekroczenie dopuszczalnych parametrów termicznych może prowadzić do uszkodzeń.

Efekt: kontrolowana temperatura maksymalna pomaga ograniczyć obciążenie termiczne komponentów i płytki PCB, a jednocześnie zapewnić warunki niezbędne do utworzenia prawidłowych połączeń lutowanych. Dzięki temu technologia Vapour Phase wspiera stabilność i powtarzalność procesu, szczególnie w wymagających aplikacjach elektronicznych.

Równomierne ogrzewanie złożonych zespołów

Technologia Vapour Phase wykorzystuje kondensację pary medium grzewczego, zapewniając równomierne przekazywanie ciepła do lutowanego zespołu. Ogrzewanie jest mniej zależne od geometrii komponentów i ich masy termicznej niż w procesach konwekcyjnych. Ma to szczególne znaczenie przy lutowaniu złożonych płytek PCB.

Równomierny rozkład temperatury pomaga ograniczyć ryzyko:

• naprężeń termicznych,
• wypaczenia płytek drukowanych,
• wad lutowniczych, takich jak efekt tombstoningu i niepełny rozpływ lutowia.

Ograniczenie utleniania i lepsza jakość połączeń

Para medium grzewczego wypiera powietrze z komory procesowej, ograniczając obecność tlenu podczas lutowania. Zmniejsza to ryzyko utleniania powierzchni metalicznych, które może pogarszać zwilżalność lutowia.

Korzyści obejmują:

• lepsze warunki zwilżania powierzchni przez lutowie,
• stabilniejsze tworzenie połączeń lutowanych,
• wsparcie niezawodności gotowych zespołów elektronicznych.

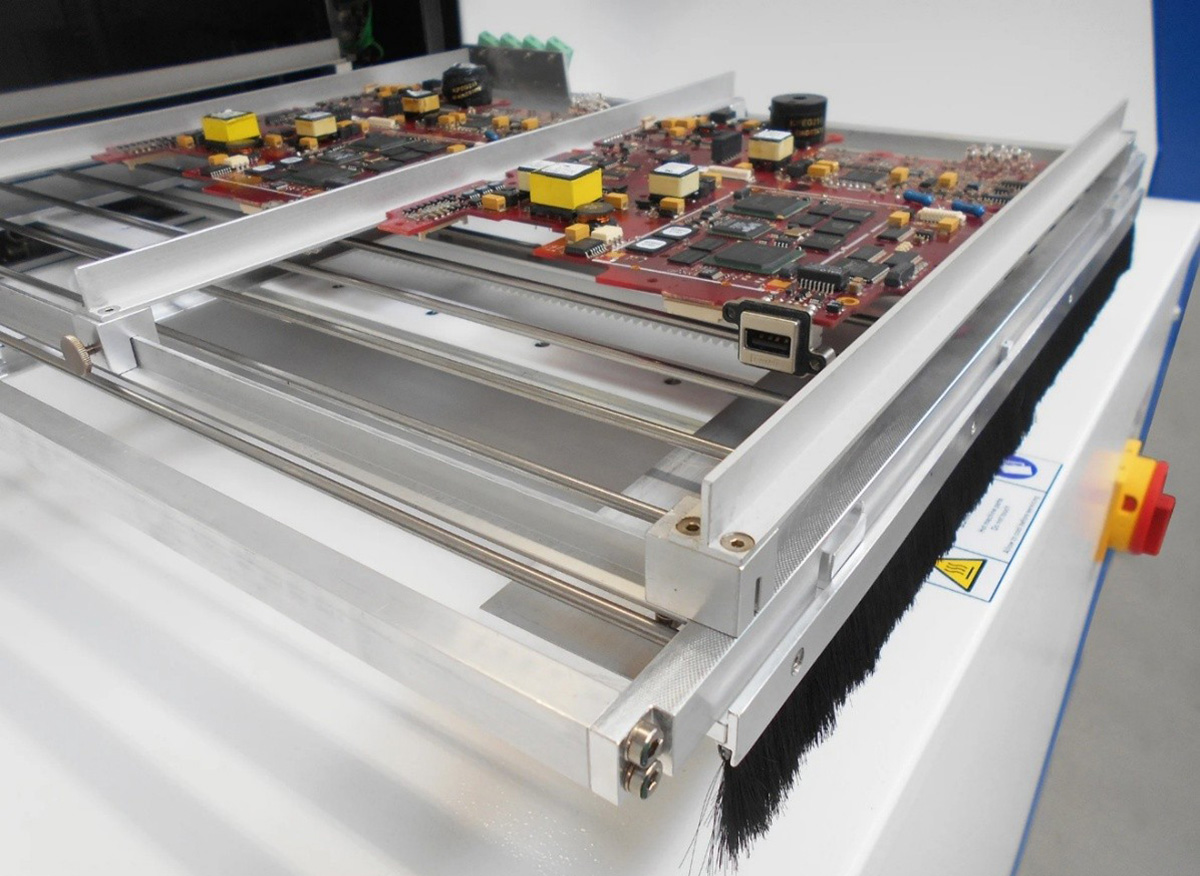

Źródło: PB Technik

Wysoka niezawodność i powtarzalność procesu lutowania w oparach

W technologii Vapour Phase temperatura procesu wynika z właściwości fizycznych zastosowanego medium grzewczego. Pozwala to utrzymać stabilne warunki termiczne i ograniczyć zmienność procesu, co sprzyja uzyskiwaniu powtarzalnych wyników oraz wysokiej jakości połączeń lutowanych.

Powtarzalność ma szczególne znaczenie w przypadku:

• złożonych zespołów elektronicznych,
• płytek PCB o dużej masie termicznej,
• aplikacji wymagających wysokiej niezawodności.

Stabilność parametrów procesu jest istotną cechą technologii wykorzystywanej w piecach do lutowania w fazie parowej IBL, przeznaczonych do precyzyjnego montażu zespołów elektronicznych.

Lutowanie w oparach a lutowie bezołowiowe

Lutowanie bezołowiowe wymaga precyzyjnego dostosowania profilu temperaturowego do właściwości stopu oraz odporności termicznej komponentów. Technologia Vapour Phase umożliwia kontrolę temperatury maksymalnej dzięki zastosowaniu medium o określonej temperaturze wrzenia.

Pozwala to zapewnić warunki niezbędne do prawidłowego rozpływu lutowia, przy jednoczesnym ograniczeniu ryzyka przegrzania wrażliwych elementów. Rozwiązanie to sprawdza się w procesach montażu nowoczesnych zespołów elektronicznych z wykorzystaniem stopów bezołowiowych.

Efektywność energetyczna lutowania w oparach

W technologii Vapour Phase ciepło jest przekazywane bezpośrednio do zespołu poprzez kondensację pary medium grzewczego. W odróżnieniu od konwencjonalnych pieców reflow proces nie wymaga ogrzewania kolejnych stref konwekcyjnych w taki sam sposób.

Zależnie od konstrukcji urządzenia i warunków eksploatacji, rozwiązanie to może ograniczać zużycie energii oraz koszty operacyjne. Rzeczywista efektywność zależy jednak od parametrów pracy, wielkości produkcji i czasu cyklu.

Typowe obszary zastosowań lutowania w oparach

Ze względu na wysoką powtarzalność procesu, precyzyjną kontrolę temperatury oraz ograniczenie ryzyka przegrzania komponentów, lutowanie w fazie parowej znajduje zastosowanie przede wszystkim w branżach, w których niezawodność połączeń lutowanych ma kluczowe znaczenie.

Technologia ta sprawdza się szczególnie w obszarach wymagających wysokiej jakości montażu, stabilnych parametrów procesu oraz możliwości precyzyjnego lutowania złożonych układów elektronicznych.

Do typowych obszarów zastosowań należą:

• Przemysł lotniczy i kosmiczny – produkcja układów elektronicznych, które muszą zachowywać niezawodność w wymagających warunkach eksploatacyjnych, przy dużych obciążeniach i zmiennych temperaturach.
• Technologia medyczna – montaż elektroniki stosowanej w urządzeniach diagnostycznych, pomiarowych i terapeutycznych, gdzie jakość połączeń lutowanych wpływa na bezpieczeństwo i niezawodność działania urządzeń.
• Technologia obronna – produkcja elektroniki przeznaczonej do zastosowań specjalistycznych, wymagającej wysokiej odporności, powtarzalności wykonania oraz stabilności parametrów pracy.
• Budowa prototypów i produkcja małoseryjna – realizacja projektów, w których istotne są elastyczność procesu, precyzyjne dostosowanie parametrów lutowania do konkretnego układu oraz możliwość uzyskania powtarzalnych rezultatów już na etapie rozwoju produktu.

We wszystkich tych obszarach kluczowe znaczenie ma kontrola procesu lutowania i ograniczenie zmienności parametrów technologicznych. Lutowanie w fazie parowej pozwala tworzyć stabilne warunki termiczne. Sprzyja to uzyskiwaniu wysokiej jakości połączeń i zwiększa przewidywalność procesu montażu elektroniki.

Technologia Vapour Phase w ofercie PB Technik

Technologia lutowania rozpływowego w fazie parowej znajduje zastosowanie w procesach produkcyjnych, w których kluczowe znaczenie mają precyzja, powtarzalność i kontrola obciążenia termicznego komponentów. Odpowiedzią na te wymagania są rozwiązania firmy IBL, specjalizującej się w projektowaniu i produkcji systemów Vapour Phase dla przemysłu elektronicznego. Urządzenia tego producenta wspierają stabilność procesu lutowania. Ograniczają też ryzyko przegrzania wrażliwych komponentów, zarówno podczas budowy prototypów, jak i produkcji seryjnej.

Systemy do lutowania w fazie parowej IBL są dostępne w ofercie PB Technik. Wspieramy producentów elektroniki w doborze rozwiązań technologicznych dopasowanych do specyfiki ich procesów, wymagań jakościowych i założeń produkcyjnych. Pomagamy ocenić możliwości zastosowania technologii Vapour Phase, uwzględniając charakter montowanych zespołów, wymagania dotyczące kontroli temperatury oraz oczekiwaną wydajność procesu. Dzięki temu możemy pomóc w wyborze rozwiązania odpowiadającego konkretnym potrzebom produkcji.

Skontaktuj się ze specjalistami PB Technik. Uzyskasz więcej informacji o systemach IBL. Sprawdzisz, jak lutowanie w fazie parowej może usprawnić proces montażu elektroniki w Twojej firmie:
