Taśma ekranująca 3M 1345: miedziana folia cynowana z przewodzeniem przez wytłoczenia

Nie każda taśma ekranująca potrzebuje przewodzącego kleju, żeby zapewnić kontakt z podłożem. W taśmie 3M 1345 za połączenie elektryczne odpowiada wytłoczony wzór w miedzianej folii, który przebija warstwę nieprzewodzącego kleju akrylowego i styka się bezpośrednio z powierzchnią. Poniżej kilka informacji o parametrach rozwiązania, które sprawdza się lepiej niż taśma z klejem przewodzącym. Instrukcje, jak nakleić taśmę, żeby uzyskać deklarowaną skuteczność ekranowania.

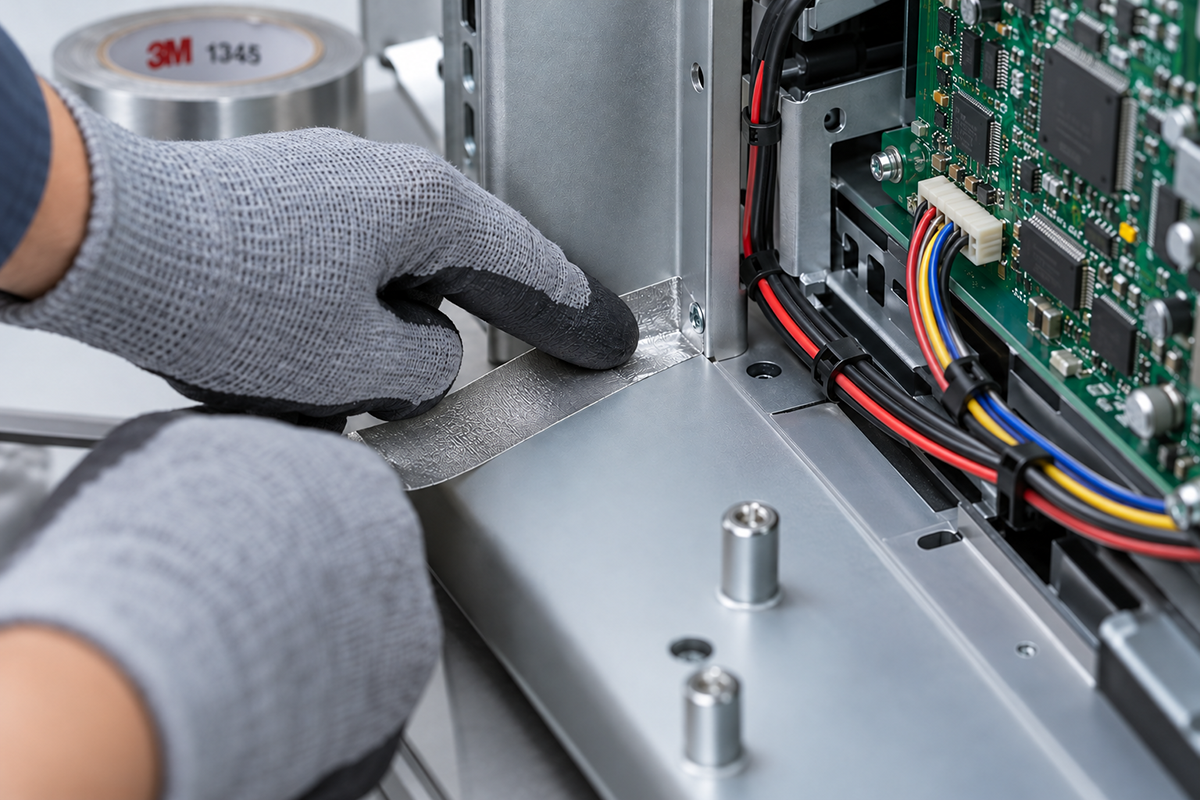

Źródło: Semicon Sp. z o.o.

Czym jest taśma 3M 1345

Pełna nazwa producenta to 3M™ EMI Embossed Tin-Plated Copper Shielding Tape 1345. Nośnikiem jest wytłaczana folia miedziana o nominalnej grubości 0,036 mm (1,4 mil) z powłoką cynową, a całkowita grubość taśmy wynosi około 0,104 mm. Z jednej strony folia pokryta jest nieprzewodzącym klejem akrylowym na zdejmowanym podkładzie – liner.

Powłoka cynowa ma praktyczne znaczenie – ułatwia bowiem lutowanie do folii i poprawia odporność na utlenianie oraz odbarwienia.

Jak to działa?

Taśma ma klej akrylowy, który jest nieprzewodzący elektrycznie. W folię miedzianą wytłoczono wzór, którego krawędzie przechodzą przez warstwę kleju i stykają się bezpośrednio z powierzchnią podłoża. W ten sposób powstaje kontakt metaliczny między folią a podłożem, czyli połączenie elektryczne w osi Z (przez grubość taśmy). Prąd przepływa zatem przez punkty styku wytłoczeń, a nie przez klej.

W praktyce oznacza to, że taśmę można nakleić na metalową obudowę lub ekran i od razu uzyskać połączenie elektryczne z folią, bez przewodzącego kleju.

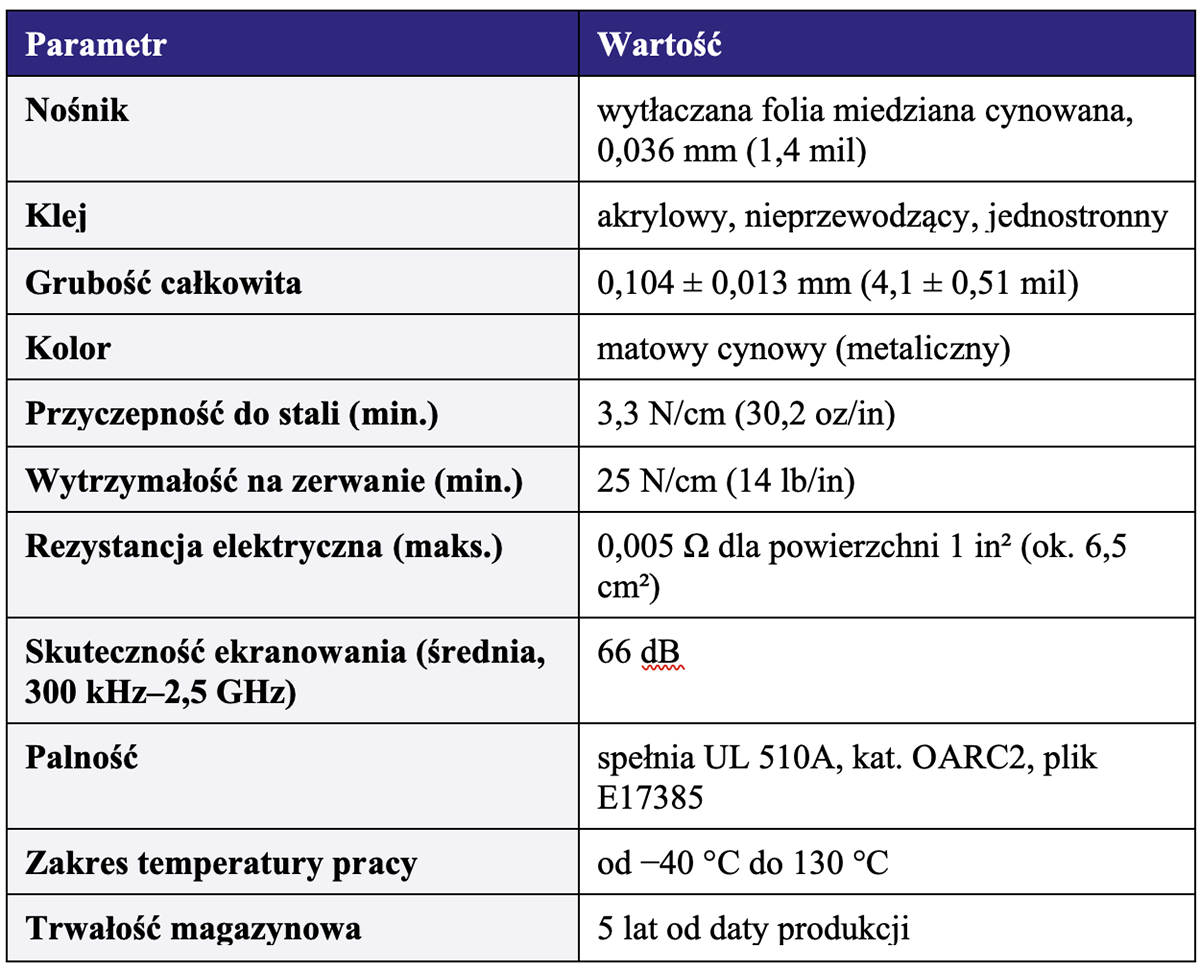

Parametry techniczne

Wartości w tabeli są danymi producenta dla warunków testowych. Skuteczność ekranowania w gotowym urządzeniu zależy m.in. od jakości kontaktu, gładkości powierzchni, grubości folii i częstotliwości zakłócenia

Zastosowania

Zastosowania wskazane przez producenta w karcie technicznej:

• Uziemianie
• Ekranowanie EMI: w urządzeniach, komponentach i pomieszczeniach ekranowanych

Na co zwrócić uwagę przy wyborze taśmy ekranującej

1. Rodzaj kleju i sposób przewodzenia. Taśma z przewodzącym klejem przewodzi prąd na całej powierzchni styku. Taśma 1345 ma klej nieprzewodzący i przewodzi przez punkty wytłoczenia, co jest innym rozwiązaniem. Warto sprawdzić, czy aplikacja wymaga jednego, czy drugiego.
2. Jednostronna czy dwustronna. Taśma 1345 jest jednostronna. Jeśli potrzebne jest połączenie dwóch powierzchni z przewodnością przez klej, warto rozważyć taśmy dwustronne przewodzące 3M (np. serie 9772 lub 9793).
3. Należy sprawdzić, czy częstotliwość zakłóceń w aplikacji mieści się w zakresie, dla którego producent podaje skuteczność ekranowania (300 kHz–2,5 GHz)
4. Jeśli urządzenie wymaga materiałów zgodnych z UL 510A, taśma 1345 spełnia ten wymóg (plik E17385).

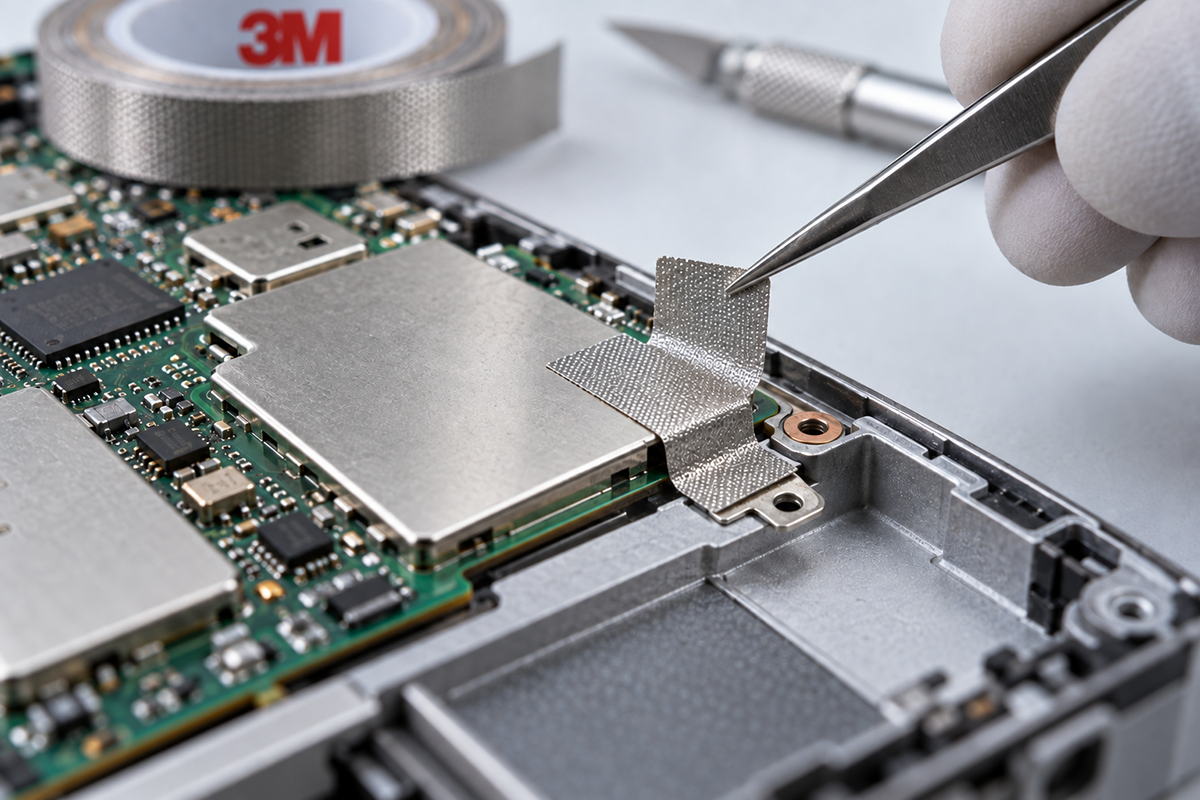

Źródło: Semicon Sp. z o.o.

Wskazówki aplikacyjne

• Rezystancję zmierzono przy docisku 5 psi (3,4 N/cm²), dlatego po naklejeniu warto dobrze docisnąć taśmę na całej długości, aby wytłoczenia miały kontakt z podłożem.
• Na skuteczność ekranowania wpływa jakość kontaktu taśmy z podłożem i gładkość powierzchni aplikacji. Podłoże powinno być czyste, odtłuszczone i wolne od luźnych zanieczyszczeń.
• Folia miedziana taśmy pokryta jest cyną, dzięki czemu można ją lutować. Do powierzchni folii można przylutować przewód lub inny element łączący z uziemieniem

Taśma w wymiarze na zamówienie

Wykroje na wymiar: Semicon jest oficjalnym konwerterem produktów 3M. Przycina taśmy na dowolne szerokości, a także wykonuje precyzyjne wykroje Die-Cut i Kiss-Cut
