W erze rozwiązań IoT liczy się nie tylko funkcjonalność. Równie ważny jest czas wdrożenia i efektywność energetyczna. Płytka LTE IoT do inteligentnych liczników i trackerów, czyli LTE IoT 10 Click od MikroE, łączy wszystkie te cechy. Oferuje ona komunikację w sieciach LTE-M i NB-IoT. Ponadto zapewnia globalny zasięg oraz niski pobór mocy.

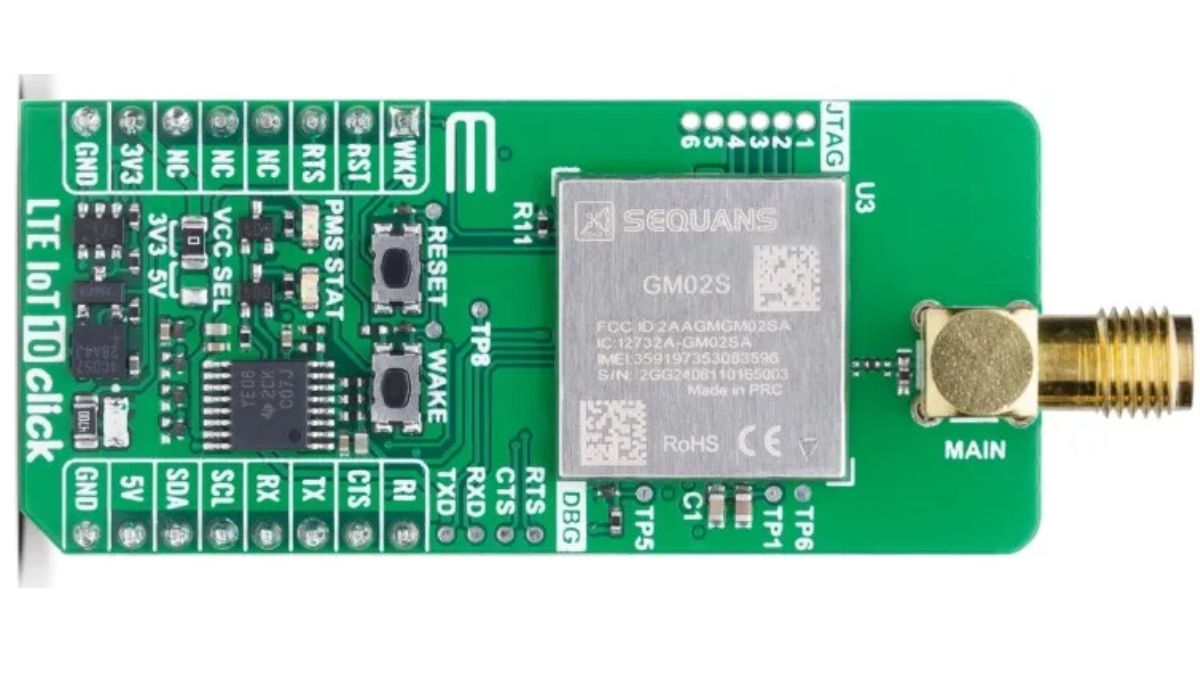

Moduł MIKROE LTE IoT 10 Click, Źródło: embedded

Co to jest LTE IoT 10 Click?

LTE IoT 10 Click to kompaktowa płytka rozszerzeń zgodna z mikroBUS™. Jest wyposażona w moduł Monarch 2 GM02S od firmy Sequans. Obsługuje technologie LTE-M (Cat M1) i NB-IoT (NB1/NB2). Działa w zakresie częstotliwości od 617 MHz do 2,2 GHz. Jednocześnie wspiera standard 3GPP Release 14 z możliwością aktualizacji do Release 17.

Dzięki wbudowanym stosom TCP/TLS, UDP/DTLS oraz MQTT, projektanci mogą szybko działać. W rezultacie przejście od idei do prototypu odbywa się bez konieczności wdrażania własnych rozwiązań sieciowych.

Kluczowe parametry techniczne

• Moc nadajnika: +23 dBm dla wszystkich pasm LTE
• Interfejsy: UART (komunikacja + debug), JTAG, I²C
• Obsługa napięć: 3,3 V/5 V dzięki translatorom poziomów (TXB0106/PCA9306)
• Złącza: SMA dla anteny LTE, micro-SIM 1,8 V
• ClickID: automatyczna identyfikacja płytki przez hosta

Dlaczego LTE-M i NB-IoT?

Technologie LPWAN, takie jak LTE-M i NB-IoT, oferują niski pobór energii. Jednocześnie zachowują duży zasięg. LTE-M zapewnia wyższe przepływności i obsługę mobilności. Z drugiej strony, NB-IoT pozwala na głębszą penetrację sygnału. Co więcej, oferuje niższy koszt wdrożenia (CAPEX). Przełączanie między trybami odbywa się jednym firmware’em.

Zastosowania praktyczne

• W sektorze energetycznym płytka LTE IoT znajduje zastosowanie w nowoczesnych licznikach energii. Zapewnia stabilną łączność nawet w trudno dostępnych lokalizacjach. Dodatkowo umożliwia wieloletnią pracę bateryjną. Dlatego też zmniejsza koszt serwisowania i poprawia niezawodność.
• W transporcie i logistyce moduł wspiera budowę trackerów kontenerów i pojazdów. Oferuje globalny roaming oraz automatyczny fallback do NB-IoT. Przede wszystkim protokół MQTT/TLS skraca czas integracji z chmurą. Zatem obniża koszty transmisji danych.
• W rozwiązaniach smart city i smart home płytka może sterować różnymi czujnikami. Dotyczy to czujników powietrza, hałasu czy oświetlenia ulicznego. Standard mikroBUS™ i ClickID pozwalają szybko prototypować urządzenia. Co więcej, nie wymaga to zmian w projekcie PCB.
• W opiece zdrowotnej płytka LTE IoT umożliwia tworzenie energooszczędnych wearables. Wykorzystuje szyfrowanie DTLS oraz jest zgodna z wymaganiami HIPAA/GDPR. Bezpiecznie monitoruje dane pacjentów przez wiele miesięcy.

Integracja z ekosystemem MikroE

MikroE oferuje ponad 1750 płytek Click. Jednolity standard mikroBUS™ pozwala na natychmiastowe „wpięcie” płytki bez lutowania. Dzięki mikroSDK i przykładowym projektom w NECTO Studio, czas wdrożenia oprogramowania jest minimalny. Jednakże jasne oznaczenia pinów są równie ważne. W rezultacie zmniejszają ryzyko błędów sprzętowych.

Konfiguracja w trzech krokach

1. Wybierz płytę bazową z gniazdem mikroBUS™ (np. UNI-DS v8)
2. Włóż LTE IoT 10 Click, podłącz antenę LTE oraz kartę SIM
3. Uruchom przykład z mikroSDK i skonfiguruj APN, aby wysłać pierwszą ramkę MQTT

Płytka LTE IoT do inteligentnych liczników i trackerów to narzędzie do szybkiego prototypowania IoT. Umożliwia także globalne wdrożenia. Współpracuje z ekosystemem MikroE. Charakteryzuje się niskim poborem energii. Obsługuje sieci LPWAN. Z tych powodów sprawdza się w wielu zastosowaniach. Doskonale działa w aplikacjach od energetyki po telemedycynę.
