Oddział Chomerics Division należący do Parker Hannifin Corporation wprowadził nową uszczelkę ekranującą EMI o niskiej twardości durometrycznej do wojskowych i komercyjnych zastosowań elektronicznych. Uszczelki CHO-SEAL^® 1299 charakteryzują się niższą twardością od wielu tradycyjnych elastomerowych uszczelek przewodzących (typowo 45 w skali Shore’a A). Jednocześnie zapewniają bardzo skuteczne ekranowanie i doskonałą odporność na korozję w porównaniu z aluminium.

Źródło: Parker Hannifin Corporation

CHO-SEAL^® 1299 to przewodząca prąd elektryczny elastomerowa uszczelka ekranująca EMI składająca się z pasywowanych cząstek posrebrzanego aluminium w spoiwie fluorosilikonowym. Nowy materiał charakteryzuje się wyższą temperaturą graniczną w porównaniu z większością przewodzących fluorosilikonów (do 200°C w trybie ciągłym) i jest odporny na działanie agresywnych chemikaliów, takich jak płyny chłodzące stosowane w maszynach, płyny hydrauliczne, oleje mineralne i różne paliwa.

Chociaż starsze uszczelki CHO-SEAL^® 1298 to jedne z produktów oferowanych przez Chomerics, które cieszą się największym zaufaniem klientów, ich ściskanie wymaga większej siły niż ta dostępna w niektórych zastosowaniach. Firma Parker opracowała uszczelki CHO-SEAL^® 1299, aby zapewnić klientom taką samą sprawdzoną wydajność, ale w bardziej miękkiej formie.

Wynikająca z zastosowania o 35% bardziej miękkiego materiału (o twardości zaledwie 45 w skali Shore’a A w porównaniu z CHO-SEAL^® 1298) niska siła ściskania uszczelek CHO-SEAL^® 1299 sprawia, że idealnie nadają się one do ekranowania przeciwzakłóceniowego EMI, między innymi wojskowych modułów komunikacyjnych, bezzałogowych statków powietrznych (UAV), elektroniki morskiej i pokładowej, przenośnej elektroniki oraz sprzętu robotycznego. Nowy, zgodny z dyrektywą RoHS materiał, zapewniający ochronę przed wnikaniem pyłu, wilgoci i innych substancji, stanowi przełom w wielu zastosowaniach urządzeń elektronicznych, które wymagają elastyczności konstrukcyjnej bez uszczerbku na skuteczności ekranowania przeciwzakłóceniowego EMI.

Zastosowania

Jednym z typowych zastosowań są uszczelnienia złączy. W przypadku mniejszych złączy ściskanie przewodzącego materiału elastomerowego nawet w niewielkim stopniu może być utrudnione ze względu na wymaganą dużą siłę. Dostęp do bardziej miękkiego materiału zapewni korzyści klientom, którzy napotkali podobne wyzwanie.

CHO-SEAL^® 1299 to elektroprzewodzący elastomer fluorosilikonowy zapewniający spójne ekranowanie przeciwzakłóceniowe EMI w szerokim pasmie częstotliwości. Na przykład zgodnie z metodą testowania MIL-DTL-83528 (pkt 4.5.12) nowy materiał uszczelki EMI zapewnia minimalną skuteczność ekranowania: 128 dB przy 100 MHz (pole elektomagnetyczne); 102 dB przy 500 MHz (pole elektomagnetyczne); 110 dB przy 2 GHz (fala płaska); 122 dB przy 10 GHz (fala płaska) oraz 94 dB przy 18 GHz (fala płaska).

Podczas gdy starsza wersja charakteryzuje się wydłużeniem na poziomie 60%, w przypadku uszczelek CHO-SEAL^® 1299 wartość ta zgodnie z metodą testowania ASTM D412wynosi 100%. Doskonałe wydłużenie zapewnia większą elastyczność i ciągliwość, dzięki czemu nowy materiał lepiej dostosowuje się do nieregularnych powierzchni i jest odporny na odkształcenia bez pękania. Właściwość ta ma kluczowe znaczenie dla utrzymania skutecznego uszczelnienia i ekranowania przed zakłóceniami EMI oraz ułatwia montaż uszczelki.

Formy wykończenia

Źródło: Parker Hannifin Corporation

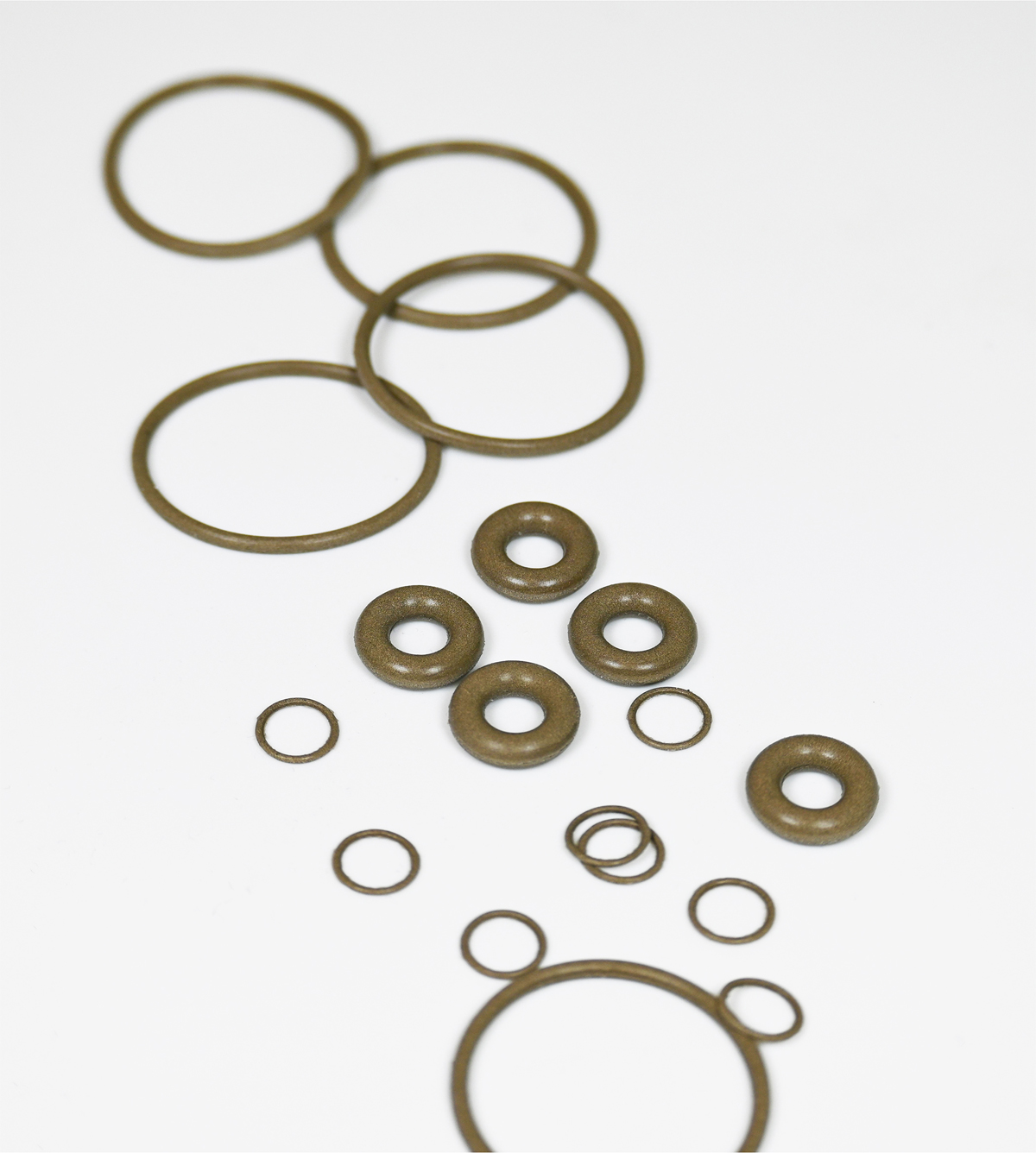

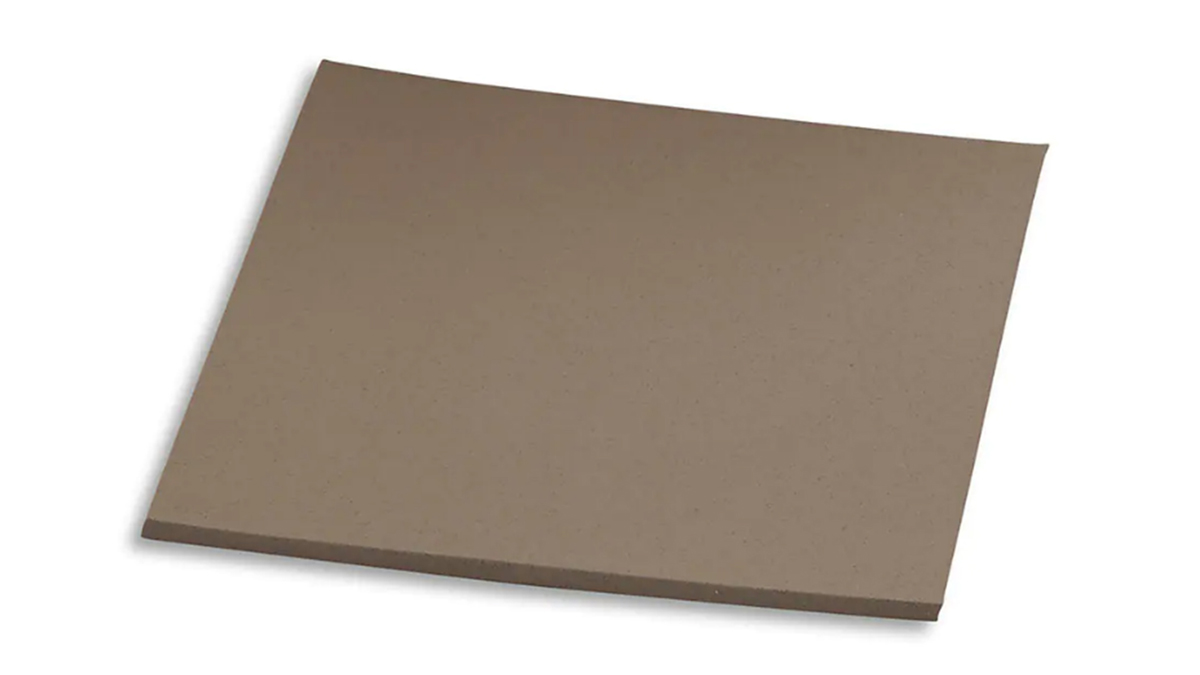

Produkty CHO-SEAL^® 1299 są dostępne w formie odlewanej, w tym w postaci pierścieni O-ring, pierścieni typu D, a także w niestandardowych kształtach. Parker Chomerics dostarcza również nowy materiał w postaci arkuszy do uszczelek ciętych. Precyzyjne wytwarzanie części w dużych ilościach jest możliwe przez cięcie arkusza przy użyciu stalowej linijki, noży X-Y lub strumienia wody (bez materiałów ściernych). W razie potrzeby arkusze mogą być pokryte elektroprzewodzącym klejem akrylowym (PSA), który ułatwia proces montażu. Ponadto materiał CHO-SEAL^® 1299 wkrótce będzie dostępny w postaci profili wytłaczanych.
