Conformal coating, znany również jako lakier ochronny lub powłoka konformalna, stanowi jedną z najważniejszych technologii zabezpieczenia zmontowanych obwodów drukowanych (PCBA) w nowoczesnej elektronice. Jest to cienka, elastyczna warstwa polimeru nakładana na powierzchnię płytki drukowanej wraz z zamontowanymi na niej komponentami elektronicznymi. Nazwa „conformal” pochodzi od angielskiego słowa oznaczającego „zgodny z kształtem”, co doskonale oddaje istotę tej technologii – powłoka przylega ściśle do konturu wszystkich elementów na płytce, tworząc jednolitą, ochronną barierę.

Technologia ta powstała w odpowiedzi na rosnące wymagania dotyczące niezawodności urządzeń elektronicznych pracujących w trudnych warunkach środowiskowych. Współczesne urządzenia elektroniczne są coraz bardziej miniaturyzowane, co prowadzi do zmniejszenia odstępów między ścieżkami przewodzącymi i zwiększenia gęstości pakowania komponentów. Jednocześnie urządzenia te muszą funkcjonować w coraz bardziej wymagających środowiskach, narażonych na działanie wilgoci, zapylenia, agresywnych chemikaliów, wibracji oraz ekstremalnych temperatur.

Conformal coating znajduje zastosowanie praktycznie we wszystkich sektorach elektroniki, od prostych urządzeń konsumenckich po zaawansowane systemy przemysłowe, medyczne i militarne. Technologia ta ewoluowała znacząco od momentu swojego powstania w latach 60. XX wieku, kiedy to była wykorzystywana głównie w aplikacjach militarnych i kosmicznych. Obecnie stanowi standard w wielu branżach, gdzie niezawodność elektroniki ma kluczowe znaczenie dla bezpieczeństwa użytkowników i ciągłości procesów produkcyjnych.

Główne funkcje i korzyści

Podstawowym zadaniem conformal coating jest utworzenie bariery ochronnej między wrażliwymi komponentami elektronicznymi a szkodliwymi czynnikami środowiskowymi. Powłoka ta działa jako pierwsza linia obrony przed wilgocią, która stanowi jeden z głównych zagrożeń dla elektroniki. Wilgoć może prowadzić do korozji ścieżek przewodzących, tworzenia mostków przewodzących między sąsiednimi ścieżkami oraz degradacji izolacji elektrycznej. Conformal coating tworzy hydrofobową barierę, która skutecznie zapobiega penetracji wilgoci do wnętrza struktury elektronicznej.

Kolejną istotną funkcją jest ochrona przed zanieczyszczeniami chemicznymi i pyłem. W środowiskach przemysłowych płytki PCB mogą być narażone na działanie agresywnych substancji chemicznych, olejów, soli drogowych czy innych zanieczyszczeń, które mogą prowadzić do degradacji materiałów i awarii urządzeń. Conformal coating tworzy chemicznie odporną powłokę, która izoluje elektronikę od tych szkodliwych substancji.

Wpływ conformal coating na niezawodność urządzenia jest bezpośredni i mierzalny. Badania przeprowadzone przez wiodące laboratoria testowe wykazują, że prawidłowo zastosowany conformal coating może zwiększyć żywotność urządzenia elektronicznego nawet o 300-500%, w porównaniu do urządzeń niechronionych. Przekłada się to bezpośrednio na zwiększenie zadowolenia klientów, którzy otrzymują produkty o znacznie dłuższej żywotności i mniejszej awaryjności. Zmniejszenie liczby reklamacji i zwrotów produktów prowadzi do poprawy reputacji marki i zwiększenia lojalności klientów.

Z perspektywy ochrony środowiska, conformal coating odgrywa kluczową rolę w realizacji strategii zrównoważonego rozwoju. Przedłużenie żywotności urządzeń elektronicznych bezpośrednio przekłada się na redukcję ilości odpadów elektronicznych, które stanowią jeden z najszybciej rosnących strumieni odpadów na świecie. Każde urządzenie, które dzięki conformal coating będzie działać dłużej, oznacza mniejsze zużycie surowców potrzebnych do produkcji urządzeń zastępczych, redukcję energii zużywanej w procesach wytwórczych oraz zmniejszenie śladu węglowego związanego z transportem i dystrybucją nowych produktów.

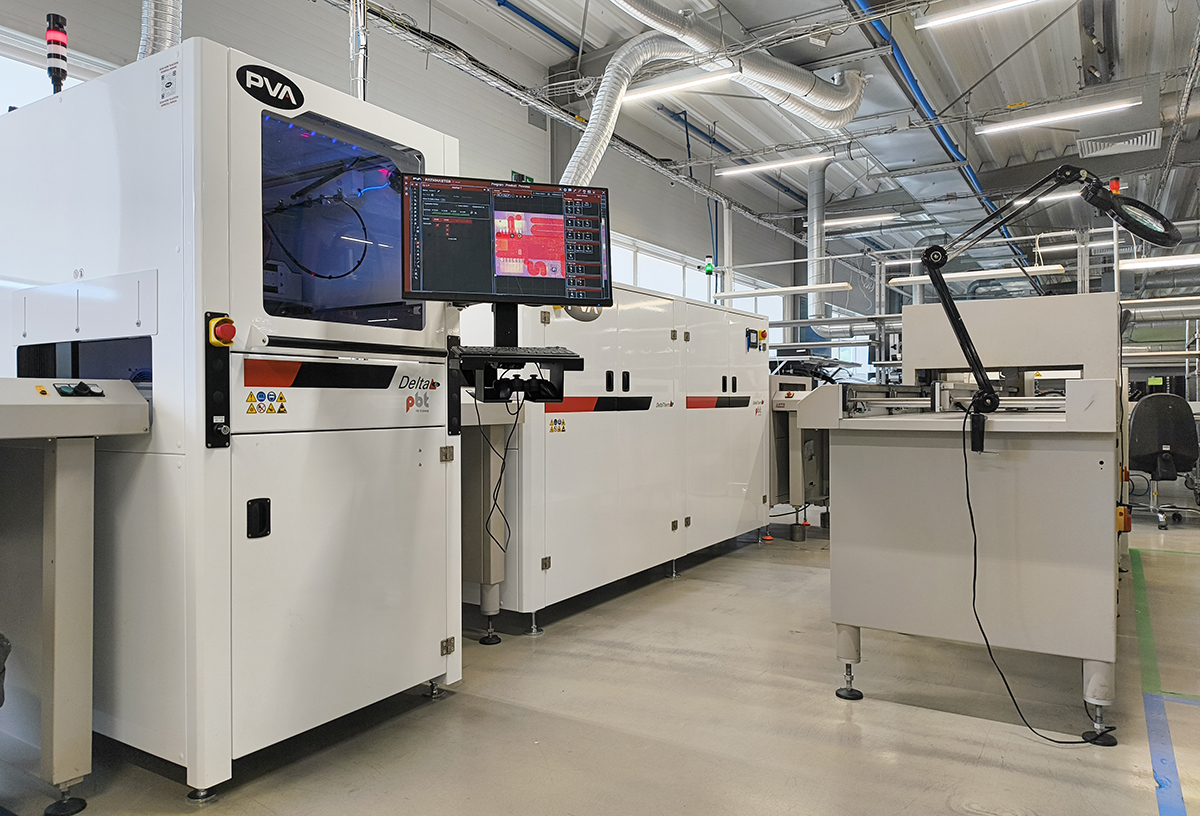

Urządzenie do lakierowania selektywnego w firmie TSTRONIC

Zastosowania branżowe

Przemysł motoryzacyjny stanowi jeden z najważniejszych sektorów stosujących technologię conformal coating. Nowoczesne pojazdy zawierają setki jednostek sterujących (ECU), które muszą funkcjonować niezawodnie w ekstremalnie trudnych warunkach. Elektronika samochodowa jest narażona na działanie wysokich i niskich temperatur, wibracji, wilgoci, soli drogowych, olejów silnikowych i paliw. Conformal coating stosuje się w modułach silnika, systemach ABS, jednostkach sterujących klimatyzacją, systemach infotainment oraz w zaawansowanych systemach wspomagania kierowcy (ADAS). Szczególnie krytyczne znaczenie ma w przypadku komponentów związanych z bezpieczeństwem, gdzie awaria może prowadzić do zagrożenia życia pasażerów.

Sektor medyczny wymaga najwyższych standardów niezawodności, ponieważ awaria urządzenia medycznego może mieć bezpośredni wpływ na zdrowie i życie pacjentów. Conformal coating znajduje zastosowanie w implantach medycznych, monitorach życiowych, respiratorach, defibrilatorach, pompach infuzyjnych oraz urządzeniach diagnostycznych. W tej branży szczególnie istotne są właściwości biokompatybilne powłok oraz ich odporność na proces sterylizacji.

Przemysł lotniczy i kosmiczny stawia najwyższe wymagania dotyczące niezawodności i trwałości elektroniki. W tych aplikacjach conformal coating musi zapewniać ochronę przed ekstremalnymi temperaturami, promieniowaniem kosmicznym, zmianami ciśnienia oraz długotrwałą eksploatacją bez możliwości serwisowania. Systemy awioniczne, radary, systemy nawigacyjne i komunikacyjne wymagają powłok o wyjątkowych właściwościach dielektrycznych i mechanicznych.

Przemysł energetyczny, szczególnie sektor energii odnawialnej, intensywnie wykorzystuje conformal coating w elektronice farm wiatrowych, instalacji fotowoltaicznych i systemów magazynowania energii. Turbiny wiatrowe pracują w ekstremalnie trudnych warunkach pogodowych, narażone na działanie wilgoci, soli morskiej, UV oraz wibracji. Elektronika falowników fotowoltaicznych musi być chroniona przed wysokimi temperaturami i promieniowaniem UV.

Standardy i normy

Technologia conformal coating podlega ścisłej regulacji przez liczne standardy międzynarodowe, które definiują wymagania dotyczące materiałów, procesów aplikacji, metod testowania oraz kryteriów akceptacji. Najważniejszym standardem w tej dziedzinie jest IPC-A-610, opracowany przez Association Connecting Electronics Industries, który określa kryteria akceptacji dla zespołów elektronicznych. Standard ten definiuje minimalne i maksymalne grubości powłok dla różnych typów komponentów oraz obszarów płytki, specyfikuje wymagania dotyczące równomierności pokrycia oraz określa dopuszczalne defekty.

Standard IPC-CC-830 koncentruje się na kwalifikacji i charakterystyce materiałów conformal coating. Definiuje on szczegółowe procedury testowe dla oceny właściwości fizycznych, chemicznych i elektrycznych powłok, w tym testy adhezji, elastyczności, twardości, odporności na temperatura, wilgoć i chemikalia. Standard określa również wymagania dotyczące stabilności czasowej materiałów oraz ich kompatybilności z różnymi typami substratu i komponentów.

W przemyśle motoryzacyjnym dominuje standard IATF 16949, który jest specyficzną adaptacją ISO 9001 dla branży automotive. Standard ten nakłada dodatkowe wymagania dotyczące kontroli procesu, zarządzania ryzykiem oraz ciągłego doskonalenia, które są szczególnie istotne w kontekście bezpieczeństwa funkcjonalnego pojazdów.

Branża medyczna kieruje się standardem ISO 13485, który definiuje wymagania dla systemów zarządzania jakością w przypadku wyrobów medycznych. W kontekście conformal coating oznacza to dodatkowe wymagania dotyczące biokompatybilności materiałów, walidacji procesów sterylizacji oraz dokumentacji procesu produkcyjnego.

Metody kontroli jakości

Kontrola jakości conformal coating obejmuje szerokie spektrum metod inspekcyjnych, od prostej kontroli wizualnej po zaawansowane systemy pomiarowe wykorzystujące najnowsze technologie.

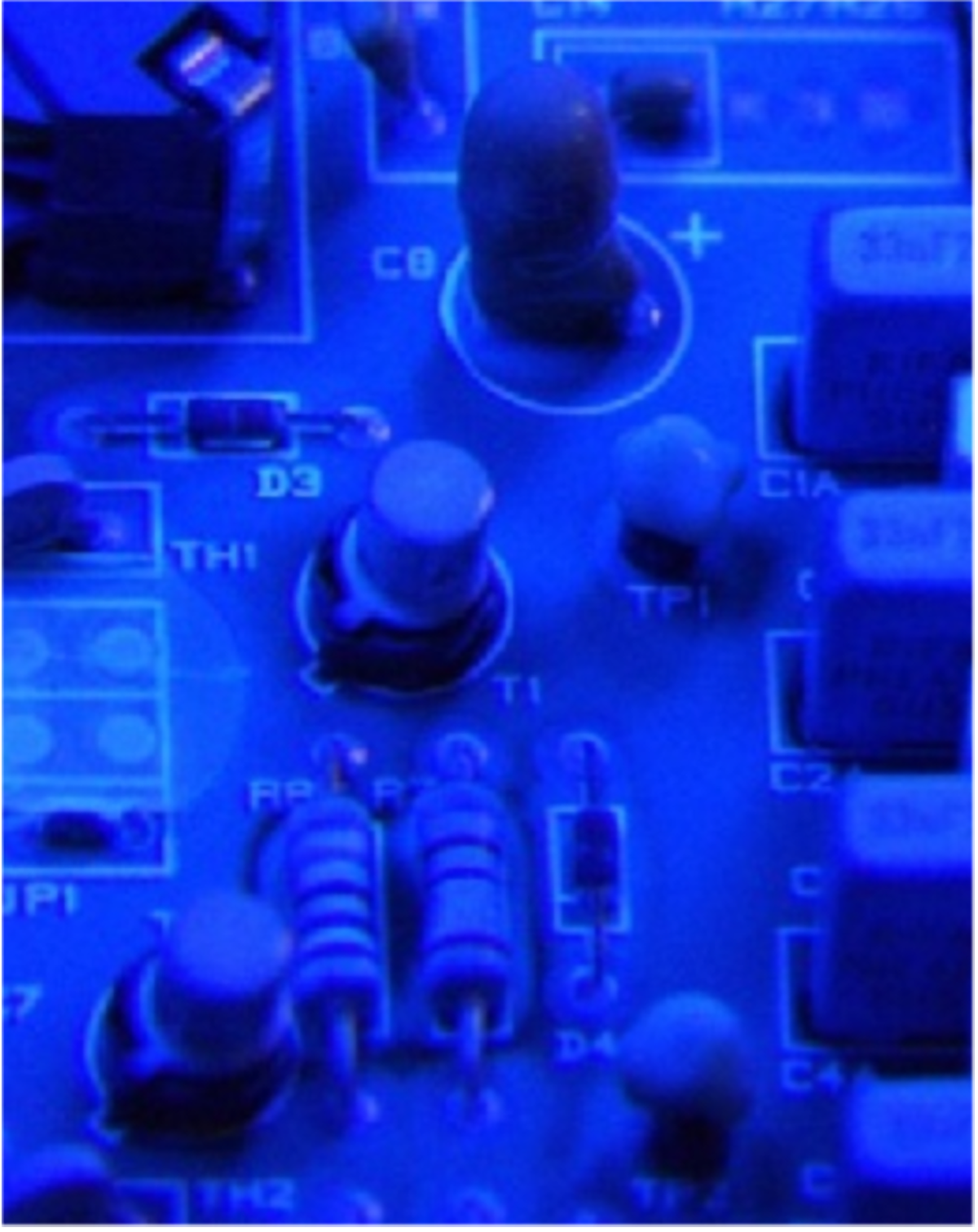

Płytka PCB pod światłem UV – fluorescencyjny conformal coating emituje charakterystyczne świecenie, umożliwiając precyzyjną ocenę pokrycia

Kontrola wizualna stanowi podstawową metodę oceny jakości powłoki i jest przeprowadzana przy różnych typach oświetlenia. Prawdziwą rewolucją w kontroli conformal coating było wprowadzenie fluorescencyjnych dodatków do materiałów powłokowych oraz inspeksji pod światłem UV. Pod promieniowaniem ultrafioletowym powłoka emituje charakterystyczne świecenie, które pozwala na precyzyjną ocenę równomierności pokrycia, identyfikację najcieńszych obszarów oraz wykrycie mikroszczelin niewidocznych w standardowym oświetleniu.

Pomiar grubości powłoki wykorzystuje różnorodne technologie. Mikroskopy konfokalne umożliwiają pomiar grubości z rozdzielczością rzędu mikrometrów, wykorzystując różnice w odbiciu światła z powierzchni powłoki i podłoża. Interferometry białego światła oferują jeszcze wyższą precyzję, szczególnie przydatną w przypadku bardzo cienkich powłok. Metody ultradźwiękowe są nieinwazyjne i mogą być wykorzystywane do pomiarów na gotowych produktach.

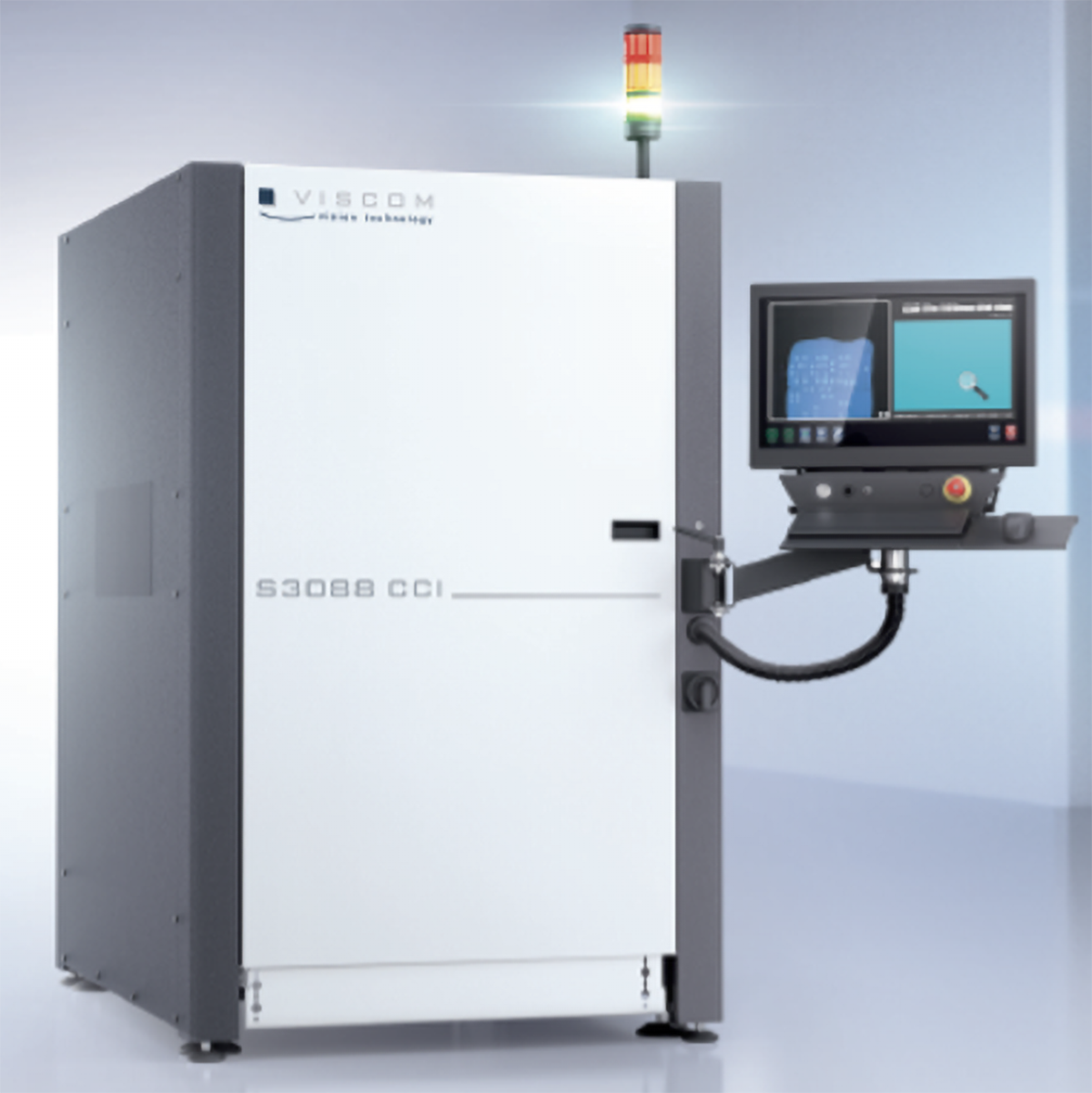

Zaawansowany system AOI wykorzystujący wielospektralne oświetlenie do automatycznej inspekcji jakości conformal coating na przykładzie firmy VISCOM

Nowoczesne systemy AOI (Automated Optical Inspection) rewolucjonizują proces kontroli conformal coating. Wykorzystują one zaawansowane kamery CCD lub CMOS w połączeniu z programowalnym oświetleniem LED, umożliwiając automatyczną inspekcję całej powierzchni płytki w kilka sekund. Systemy te potrafią wykrywać defekty o rozmiarach rzędu mikrometrów oraz mierzyć grubość powłoki z wykorzystaniem technik interferometrycznych.

Materiały chemiczne stosowane w Conformal Coating

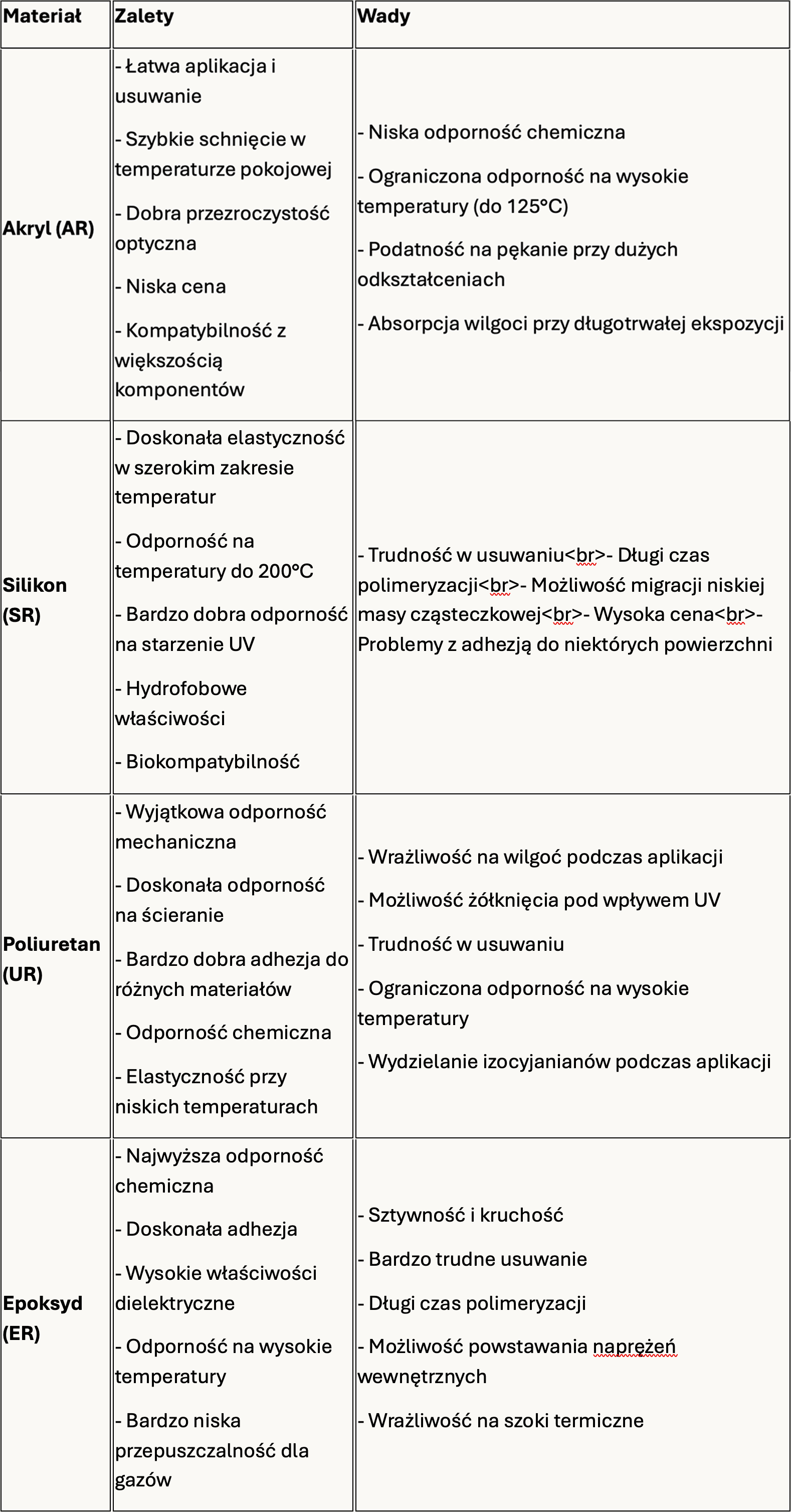

Wybór odpowiedniego materiału conformal coating stanowi kluczowy element decydujący o skuteczności ochrony elektroniki. Różne typy materiałów oferują unikalne kombinacje właściwości, które muszą być dopasowane do specyficznych wymagań aplikacji.

Akryle stanowią najpopularniejszą grupę materiałów conformal coating, ze względu na optymalne połączenie ceny, właściwości i łatwości aplikacji. Silikony oferują unikalną kombinację elastyczności i odporności termicznej, co czyni je idealnymi do aplikacji wymagających długotrwałej pracy w wysokich temperaturach. Poliuretany reprezentują najwyższą klasę odporności mechanicznej wśród elastycznych powłok conformal coating. Materiały epoksydowe charakteryzują się trójwymiarową strukturą sieciową, która po polimeryzacji tworzy wyjątkowo twardą i odporną chemicznie powłokę.

Technologie aplikacji

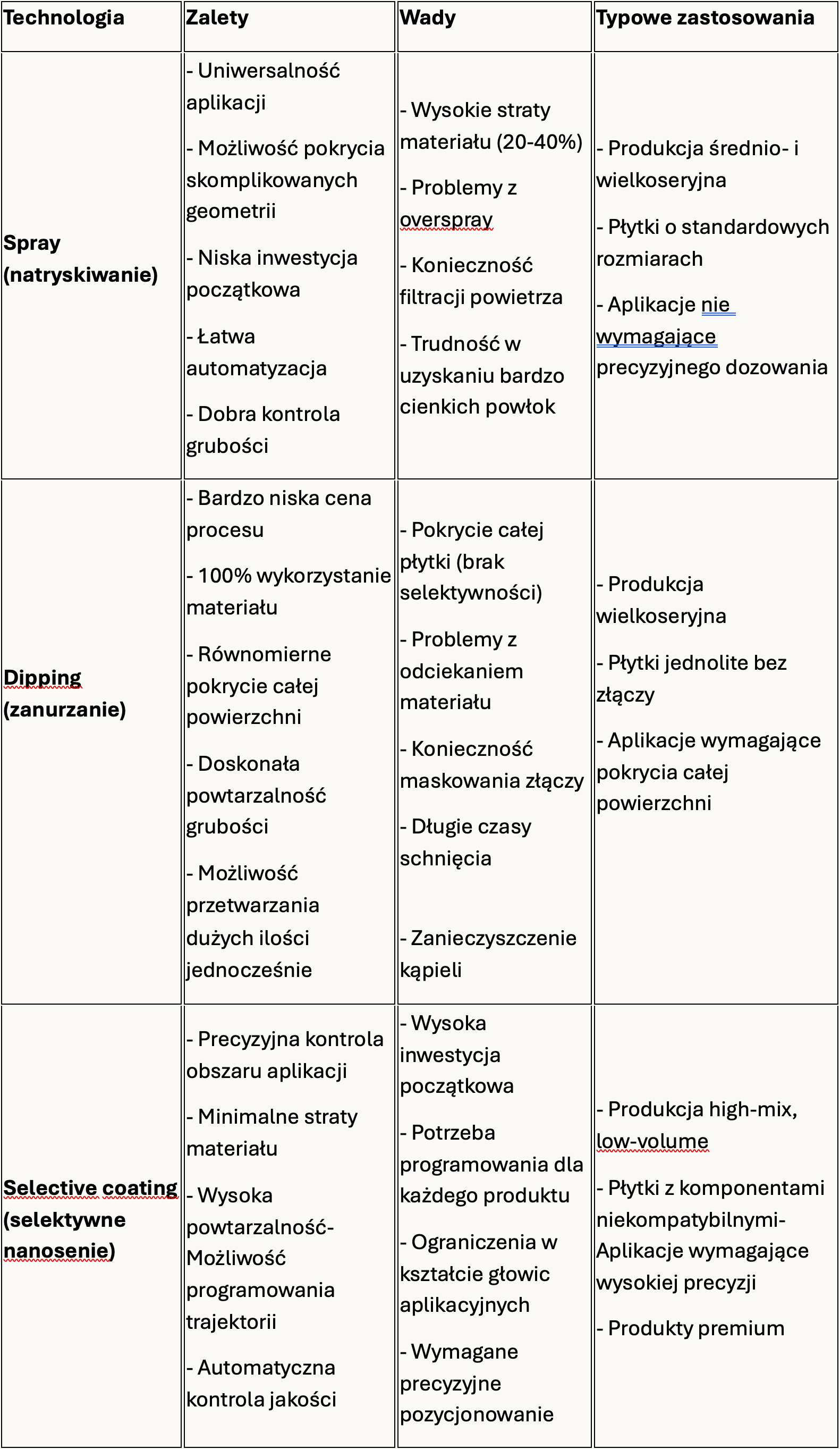

Wybór odpowiedniej technologii aplikacji conformal coating ma kluczowy wpływ na jakość, powtarzalność i ekonomiczność procesu. Każda z dostępnych metod ma swoje specyficzne zastosowania, zalety i ograniczenia.

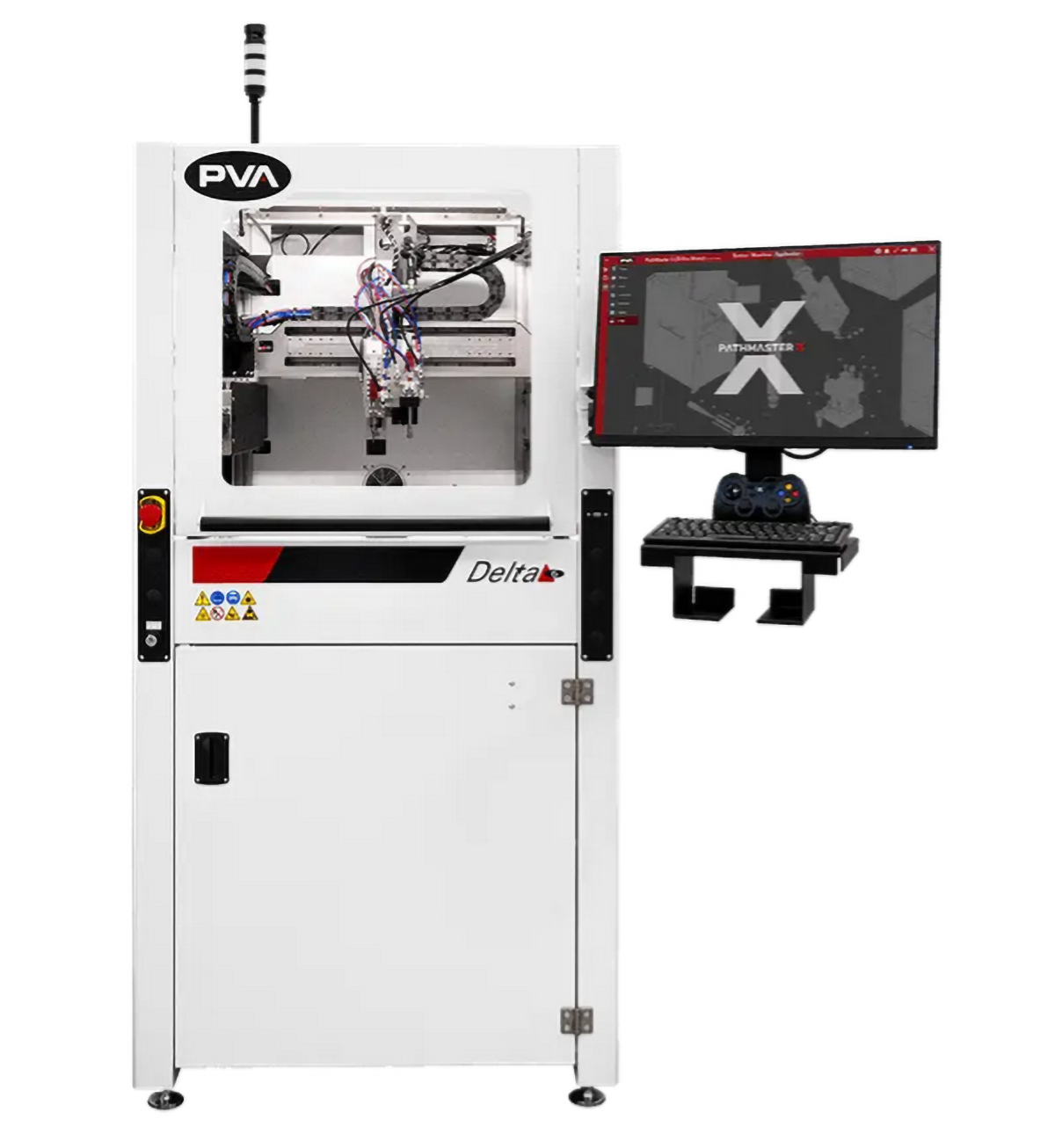

Nowoczesny system selektywnego conformal coating wykorzystujący robotyzowane głowice aplikacyjne i systemy wizyjne na przykładzie urządzenia firmy PVA

Selektywny Conformal coating w produkcji High Mix Low Volume

Selektywny conformal coating stanowi optymalne rozwiązanie dla produkcji high mix low volume, charakteryzującej się dużą różnorodnością produktów przy małych seriach produkcyjnych. Ta technologia doskonale odpowiada na wyzwania współczesnego przemysłu elektronicznego.

Pierwszą kluczową zaletą selektywnego conformal coating jest jego niezrównana elastyczność produkcyjna. System może być szybko przeprogramowany na nowy produkt bez konieczności wymiany narzędzi czy przygotowywania specjalistycznych masek. Programowanie odbywa się w środowisku CAD/CAM, gdzie operator definiuje obszary do pokrycia na podstawie danych z projektowania PCB. Zmiana produktu wymaga jedynie załadowania nowego programu, co pozwala na błyskawiczne przejście między różnymi wariantami produktów w ramach jednej zmiany produkcyjnej.

Drugą fundamentalną korzyścią jest minimalizacja strat materiału i eliminacja kosztów związanych z maskowaniem. W tradycyjnych metodach aplikacji, takich jak zanurzanie czy natryskiwanie, konieczne jest maskowanie obszarów, które nie mogą być pokryte lakierem – złączy, przełączników, potencjometrów czy innych komponentów wymagających dostępu. Proces maskowania jest czasochłonny, kosztowny i generuje odpady. Selektywny conformal coating całkowicie eliminuje te problemy, aplikując materiał wyłącznie w zaprogramowanych obszarach z precyzją rzędu 0,1 mm.

Trzecią istotną zaletą jest możliwość integracji z systemami kontroli jakości w czasie rzeczywistym. Nowoczesne systemy selektywnego conformal coating wyposażone są w kamery wysokiej rozdzielczości i systemy laserowego pomiaru grubości, które monitorują proces aplikacji w czasie rzeczywistym. Pozwala to na natychmiastową detekcję i korekcję ewentualnych odchyleń, zapewniając jednolitą jakość nawet przy często zmieniających się produktach.

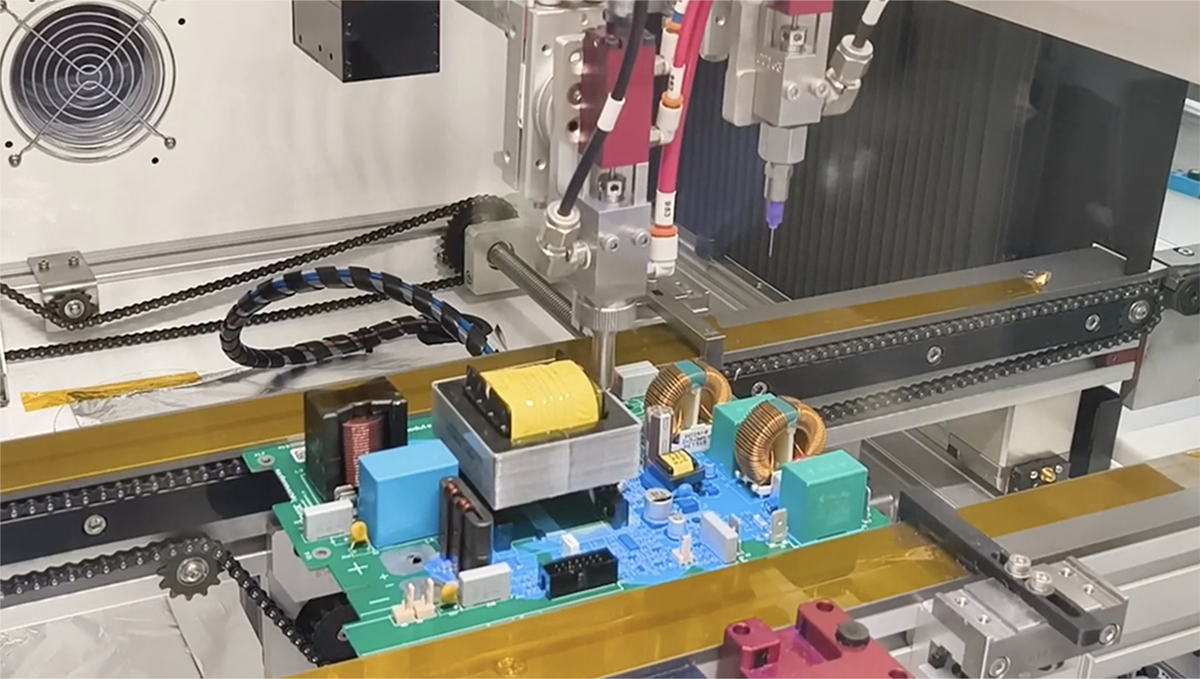

Lakierowanie selektywne. Fot. TSTRONIC

Przyszłość technologii Conformal coating

Conformal coating stanowi kluczową technologię przyszłości w zabezpieczaniu produktów elektronicznych, odpowiadając na rosnące wymagania dotyczące niezawodności, miniaturyzacji i zrównoważonego rozwoju. W erze Internetu Rzeczy (IoT), gdzie urządzenia będą musiały funkcjonować niezawodnie przez lata w różnorodnych środowiskach, conformal coating staje się niezbędnym elementem zapewniającym długotrwałą eksploatację bez awarii.

Dzięki zastosowaniu conformal coating, żywotność urządzeń elektronicznych ulega znaczącemu wydłużeniu, co przekłada się na dramatyczne zmniejszenie awaryjności systemów elektronicznych. Statystyki przemysłowe wskazują, że urządzenia chronione odpowiednio dobranym conformal coating wykazują nawet pięciokrotnie niższą częstotliwość awarii w porównaniu do urządzeń niechronionych. To bezpośrednio przekłada się na redukcję kosztów eksploatacji, zwiększenie dostępności systemów oraz poprawę bezpieczeństwa w aplikacjach krytycznych.

Z perspektywy polityki zero waste, conformal coating odgrywa fundamentalną rolę w realizacji celów gospodarki zarządzania odpadami. Większa niezawodność urządzeń elektronicznych oznacza znaczące zmniejszenie strumienia odpadów elektronicznych, które stanowią jeden z największych wyzwań środowiskowych XXI wieku. Każdy rok dodatkowej pracy urządzenia dzięki ochronie conformal coating to redukcja zapotrzebowania na surowce krytyczne, takie jak metale ziem rzadkich, oraz zmniejszenie emisji CO2 związanej z produkcją urządzeń zastępczych.

Rozwój technologii conformal coating zmierza w kierunku inteligentnych materiałów o właściwościach samonaprawczych, powłok o zmiennych właściwościach w zależności od warunków środowiskowych oraz materiałów w pełni biodegradowalnych. Przyszłość należy do rozwiązań, które nie tylko chronią elektronikę, ale także aktywnie monitorują jej stan i przewidują potencjalne awarie, umożliwiając proaktywne działania serwisowe.

Conformal coating nie jest już opcjonalnym dodatkiem, lecz koniecznością w nowoczesnej elektronice. Firmy, które nie uwzględnią tej technologii w swoich procesach produkcyjnych, ryzykują utratę konkurencyjności w obliczu rosnących wymagań klientów dotyczących niezawodności i trwałości produktów. Inwestycja w technologię conformal coating to inwestycja w przyszłość, która przynosi korzyści zarówno ekonomiczne, jak i środowiskowe, wspierając globalne dążenia do zrównoważonego rozwoju i odpowiedzialnej konsumpcji.

Autor: Mariusz Michałowski, Dyrektor Produkcji w TSTRONIC
