Circuit Medic – zaawansowane technicznie metody napraw PCB – naprawy przelotek

W produkcji płyt PCB możliwe są uszkodzenia przelotek typu mechanicznego, spowodowane złym montażem elementu w otworze przelotki lub uszkodzeniem pierścienia lutowniczego. W takim przypadku ważna jest ocena możliwości naprawy zgodnie z IPC-7711/21.

Źródło: Circuit Medic

Do takich napraw warszawska firma Semicon sp. z o.o. wykorzystuje przelotki Circuit Medic o odpowiednich rozmiarach. Przy czym, w przypadku płyt wielowarstwowych, bardzo ważną kwestią jest ocena, czy uszkodzona przelotka nie ma połączeń do warstw wewnętrznych i czy jej metalizacja wewnątrz otworu nie jest naruszona. Konieczna jest tu zatem weryfikacja przy pomocy X-Ray.

Źródło: Circuit Medic

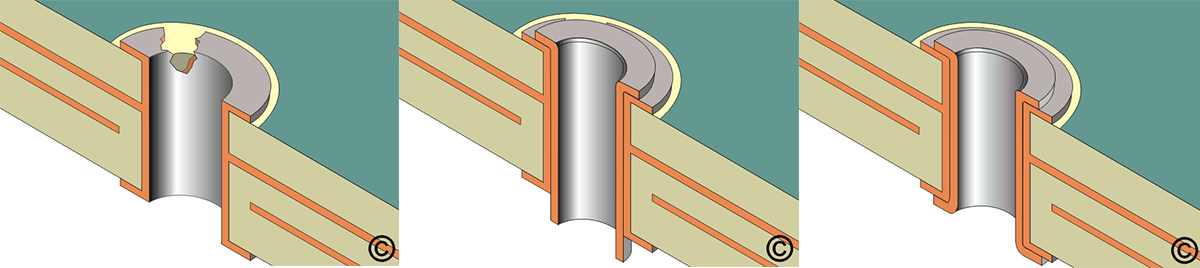

Double wall method – technologia naprawy

Po przygotowaniu niezbędnych elementów, czyli przelotek w odpowiednim rozmiarze i zestawu do ich rozwalcowywania, należy delikatnie umieścić właściwą przelotkę w otworze. Po upewnieniu się, że leży prawidłowo, trzeba przystąpić do rozwalcowania jej końca. Sprawdzenie połączeń powinno nastąpić po montażu elementu w przelotce i po jego zalutowaniu.

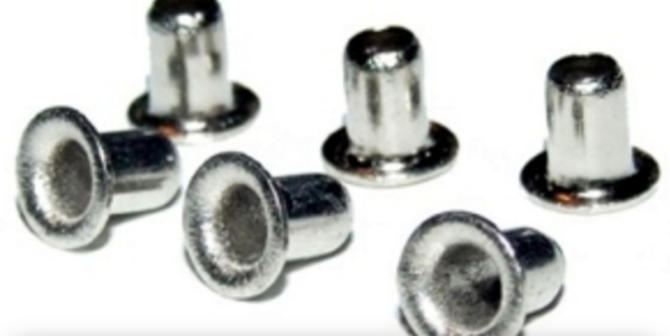

Firma CircuitMedic, amerykańska firma produkująca materiały, wyposażenie i technologie do napraw PCB, oferuje typoszereg przelotek o różnych średnicach, umożliwiając ich właściwy dobór.

Źródło: Circuit Medic

Procedury naprawcze PCB

Semicon Sp. z o.o. jest autoryzowanym dystrybutorem firmy Circuit Medic (USA) oferujàcej materiały i narzędzia do napraw złożonych PCB.

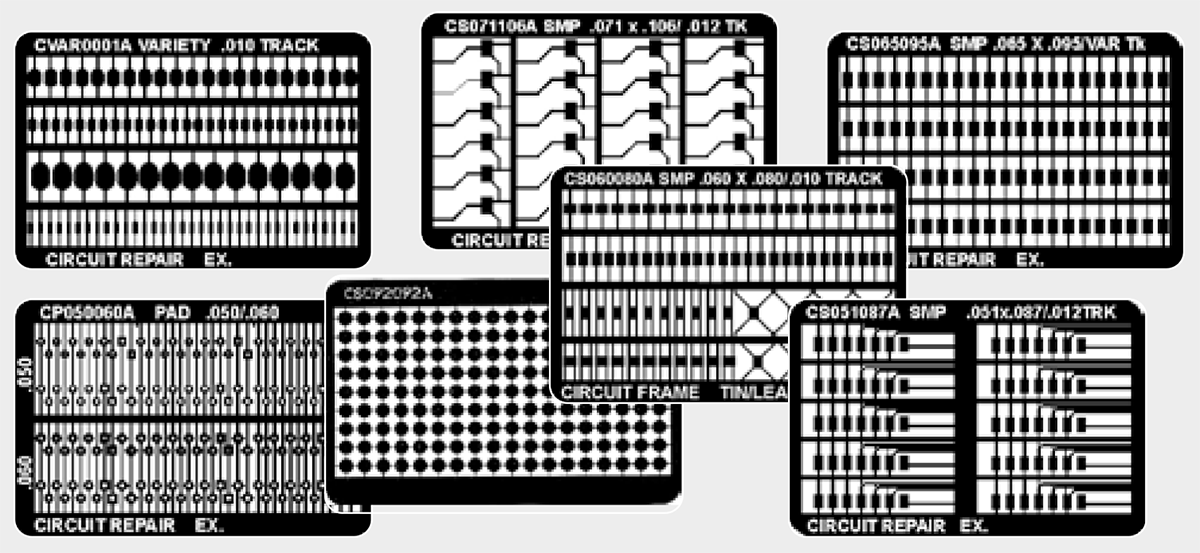

Katalog dostępnych produktów

Szczegóły technologii naprawczych opartych o procedury IPC

Zagadnienia technologiczne związane z montażem THT/SMT oraz naprawami płyt PCB
