Izolowane układy scalone sterowników bramek z wejściem optoemulatorowym do aplikacji SiC nowej generacji

Infineon Technologies wprowadza na rynek rodzinę produktów EiceDRIVER™ 1ED301xMC12I. Jest to seria wysokowydajnych izolowanych układów scalonych sterowników bramek z wejściem optoemulatorowym.

Urządzenia są kompatybilne pinowo z istniejącymi emulatorami optycznymi i transoptorami. Oferując wysoką odporność na przejściowe zakłócenia w trybie wspólnym (CMTI), solidny stopień wyjściowy i bardziej precyzyjne taktowanie niż obecnie dostępne rozwiązania. Umożliwia to inżynierom migrację do technologii SiC bez konieczności przeprojektowywania schematów sterowania opartych na technologii optycznej. Rodzina ta nadaje się do wymagających zastosowań, w których potrzebne są szybkie, niezawodne i kompatybilne z SiC sterowniki bramek, takie jak napędy silników, falowniki słoneczne, ładowarki pojazdów elektrycznych i systemy magazynowania energii.

Trzy warianty do obsługi tranzystorów MOSFET Si, IGBT i MOSFET SiC

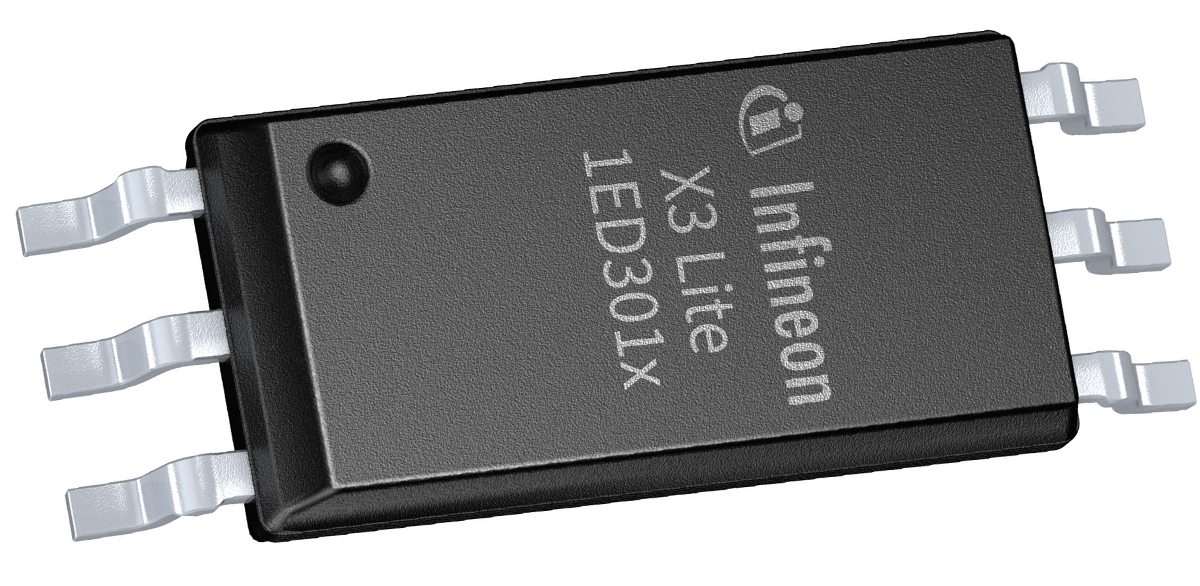

Rodzina produktów 1ED301xMC12I obejmuje trzy warianty zaprojektowane do obsługi tranzystorów MOSFET Si, IGBT i MOSFET SiC: 1ED3010, 1ED3011 i 1ED3012. Wszystkie urządzenia dostarczają prąd wyjściowy do 6,5 A, co czyni je najlepszymi w swojej klasie do sterowania modułami mocy i konfiguracjami przełączników równoległych. Sterowniki bramki są dostępne w 6-pinowej obudowie CTI 600 DSO, zapewniającej ponad 8 mm odstępu izolacyjnego i upływowego. Ich izolacja posiada certyfikat zgodności z normą UL 1577 i oczekuje na certyfikat zgodności z normą IEC 60747-17. Wejście optoemulatora wykorzystuje dwa piny i zapewnia wysoką odporność na zakłócenia. Dzięki CMTI przekraczającemu 300 kV/µs, opóźnieniu propagacji wynoszącemu 40 ns i dopasowaniu czasowemu poniżej 10 ns, urządzenia zapewniają precyzyjne i niezawodne przełączanie. Ponadto czysty stopień zasilający PMOS dodatkowo poprawia wydajność włączania.
