Te same Gerbery, inna płytka?

Jak bezpiecznie zmienić laminat PCB

Zamiennik laminatu może pomóc utrzymać termin produkcji. Zanim jednak trafi do kolejnej serii, warto sprawdzić coś więcej niż grubość płytki i temperaturę Tg. Dwa materiały opisane jako FR-4 o Tg 180°C mogą mieć wyraźnie różne parametry elektryczne. Pokazujemy to na liczbach i wyjaśniamy, jak przejść od propozycji zamiany do decyzji, którą można uzasadnić wynikami.

Prototyp działa. Pierwsza seria przeszła uruchomienie. Przy ponownym zamówieniu pojawia się propozycja: pierwotny laminat ma dłuższy termin dostawy, ale dostępny jest inny, o tej samej deklarowanej wartości Tg. Liczba warstw i końcowa grubość PCB mają pozostać bez zmian. W systemie nadal widnieje ta sama rewizja projektu.

To przykładowa sytuacja, w której łatwo potraktować zmianę materiału jak zwykłą decyzję zakupową. Tymczasem laminat jest częścią konstrukcji elektrycznej i mechanicznej urządzenia. Od jego właściwości oraz rzeczywistej budowy stosu warstw zależy między innymi zachowanie ścieżek transmisyjnych. Sama geometria miedzi w plikach produkcyjnych nie wystarcza więc do oceny równoważności dwóch wykonań.

Zamiana może być całkowicie uzasadniona. Potrzebuje jednak kryteriów, które wynikają z zastosowania płytki. Najważniejsze pytanie brzmi: co musi pozostać równoważne, aby kolejna seria nadal spełniała wymagania urządzenia?

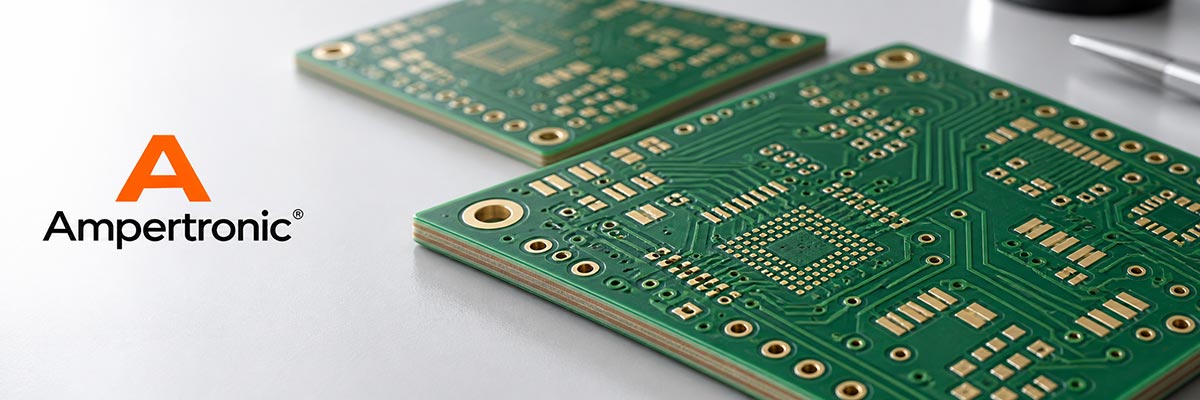

Wizualizacja koncepcyjna | Źródło: Ampertronic

Dlaczego warto zająć się tym właśnie teraz

Popyt związany z AI dociera także do materiałów bazowych PCB. W sierpniu 2026 r. STARTEAM GLOBAL opublikował ocenę sytuacji dostaw, wskazując na presję obejmującą między innymi laminaty, prepregi i folie miedziane. To sygnał od uczestnika rynku, który warto zestawić z dostępnością konkretnego materiału u własnego producenta PCB. Nie przesądza on o terminie każdej płytki FR-4. STARTEAM GLOBAL, 18.08.2026

Skalę inwestycji w tym obszarze pokazuje komunikat Panasonic Industry z 4 marca 2026 r.: około 7,5 mld jenów ma trafić w nową linię materiałów MEGTRON w Guangzhou. Rozpoczęcie jej pracy zaplanowano na kwiecień 2027 r., a produkcję masową na późniejszą część roku obrotowego. Rozbudowa mocy wymaga czasu. Dla zespołu planującego kolejne serie PCB praktycznym wnioskiem jest wcześniejsze przygotowanie dopuszczalnych wariantów materiałowych. Panasonic Industry

Najlepszy moment na ocenę alternatywy przypada wtedy, gdy można jeszcze wykonać potrzebne obliczenia i próby przed zwolnieniem zamówienia do produkcji.

180°C to za mało informacji

Spójrzmy na dwa materiały jednego producenta: Isola 370HR oraz I-Speed. Oba mają w kartach danych Tg wynoszące 180°C, określone metodą DSC. Porównanie dalszych pozycji pokazuje jednak różnice.

Źródła tabeli: karty 370HR, rewizja E, aktualizacja 24.02.2026 oraz I-Speed, rewizja I, aktualizacja 17.09.2025. To wartości typowe, a porównanie ma charakter poglądowy. Nie stanowi kwalifikacji zamienności tych materiałów w konkretnym projekcie.

Tg opisuje przejście szkliste układu żywicznego. Td odnosi się do rozkładu materiału w określonym badaniu. Dk to względna przenikalność elektryczna, a Df opisuje straty dielektryczne. Tych parametrów nie można sprowadzić do jednej wspólnej oceny „lepszy” lub „gorszy”. Ich znaczenie zależy od wymagań układu.

W powyższym zestawieniu wartości Df różnią się około 3,6-krotnie. To stosunek dwóch wartości parametru materiałowego przy tej samej częstotliwości i metodzie pomiarowej. Nie oznacza 3,6-krotnie mniejszych strat całego toru ani takiego samego wzrostu jego przepustowości. O zachowaniu rzeczywistego połączenia współdecydują jego geometria, długość, miedź i pozostałe elementy toru.

Jest jeszcze jeden szczegół: karta I-Speed podaje Tg 180°C metodą DSC i 195°C metodą DMA. Obie liczby opisują ten sam materiał w różnych metodach badania. Warto więc dopisać metodę pomiarową także do wymagań zakupowych, zamiast porównywać samotne wartości z pierwszych stron katalogów.

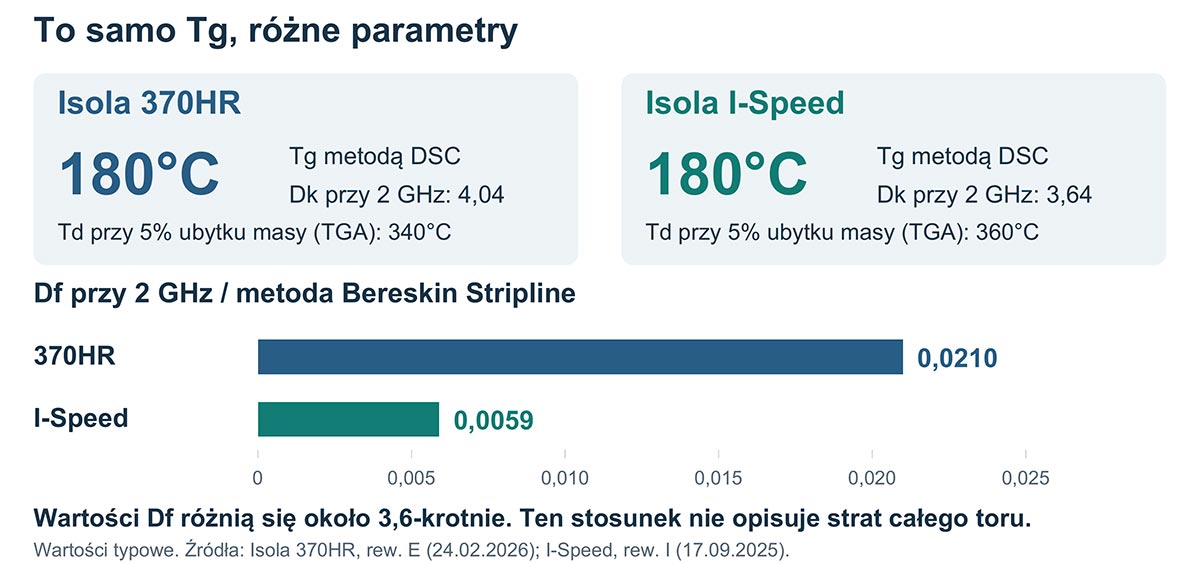

Typowe parametry 370HR i I-Speed. Dk i Df: 2 GHz, Bereskin Stripline. Opracowanie: Ampertronic na podstawie kart Isola 370HR [3] i I-Speed [4]. Porównanie nie stanowi kwalifikacji zamienności.

To dotyczy również urządzeń z mikrokontrolerem

O istotności parametrów transmisyjnych decyduje także szybkość zboczy sygnału. Sama częstotliwość zegara nie opisuje całego jego widma. Texas Instruments pokazuje w nocie dotyczącej prowadzenia szybkich sygnałów przykład zegara 100 MHz, dla którego należy uwzględnić również wyższe harmoniczne, w tym 500 MHz. Ich znaczenie zależy od czasu narastania i opadania. Texas Instruments, SCAA082A

Dlatego stwierdzenie „to tylko płytka z mikrokontrolerem” nie rozstrzyga kwestii doboru laminatu. Konstruktor powinien przyjrzeć się konkretnym interfejsom, czasom zboczy i długościom połączeń. W prostym sterowniku różnica Df może mieć niewielkie znaczenie. W urządzeniu z szybką pamięcią, interfejsem wizyjnym albo torem RF może już wymagać analizy. Zakres sprawdzenia powinien odpowiadać rzeczywistemu ryzyku projektu.

Co dokładnie zmienia producent PCB

Porównanie kart laminatów jest początkiem rozmowy. Kolejnym krokiem jest uzgodnienie stosu warstw, czyli stackupu. Potrzebne są materiały rdzeni i prepregów, ich konkretne konstrukcje, grubości po prasowaniu oraz parametry miedzi istotne dla projektu. Wartości Dk i Df należy odnosić do uzgodnionej konstrukcji i warunków analizy, a nie automatycznie przepisywać z nagłówka karty materiału. Isola udostępnia w tym celu także zestawienia Dk i Df dla poszczególnych konstrukcji materiałowych. Isola, tabele konstrukcyjne 370HR

Jeśli projekt ma kontrolowaną impedancję, producent powinien wskazać, jak proponowana zmiana wpływa na jej uzyskanie. Może okazać się potrzebna korekta grubości dielektryka lub szerokości ścieżek. Taką korektę trzeba uzgodnić z konstruktorem, ponieważ dotyczy realizacji projektu. Niezmienna grubość całej płytki nie oznacza niezmiennych odległości pomiędzy wszystkimi warstwami.

W praktyce trzeba pilnować dwóch spójnych zapisów: zatwierdzonej dokumentacji oraz danych o rzeczywistym wykonaniu. Gdy dopuszczono alternatywny materiał, informacja o jego użyciu powinna dać się powiązać z odpowiednią partią. Dzięki temu przy kolejnej dostawie wiadomo, do jakiego wykonania odnoszą się wyniki wcześniejszych badań.

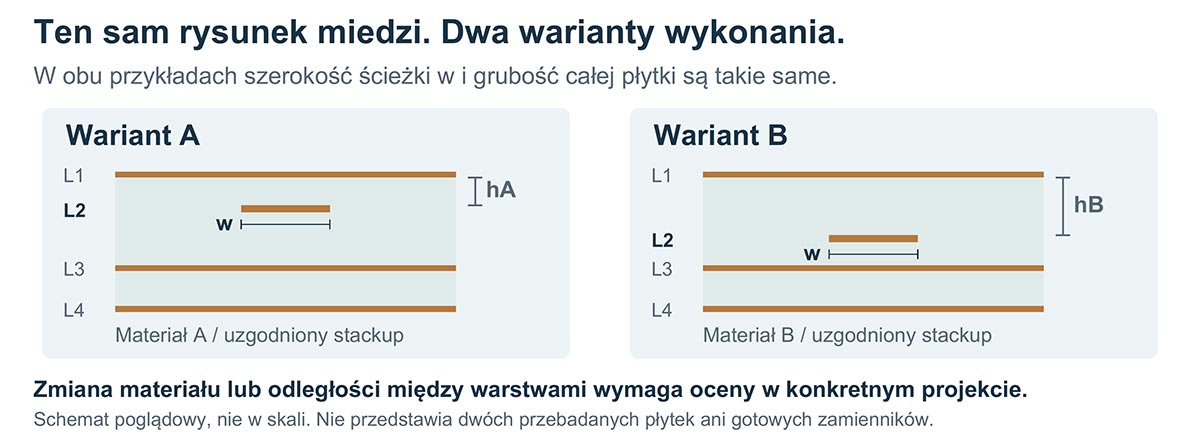

Ta sama szerokość ścieżki i grubość PCB nie oznaczają tej samej odległości do warstwy odniesienia. Schemat poglądowy, nie w skali.
Opracowanie: Ampertronic.

Jak zatwierdzić zamiennik bez zatrzymywania całego projektu

Pomaga krótka karta oceny zmiany. Powinna łączyć propozycję materiałową, wymagania urządzenia i sposób ich sprawdzenia. Poniższe pięć pytań nadaje takiej rozmowie konkretny porządek.

Zakres prac może być niewielki, jeśli alternatywa mieści się we wcześniej zatwierdzonym wariancie wykonania i dostępne dowody obejmują dane zastosowanie. Gdy różnica dotyczy parametru krytycznego, potrzebna jest dodatkowa analiza albo próba. Brak wystarczających danych oznacza, że decyzja pozostaje otwarta. Warto oddzielić go od wyniku negatywnego: niewykazana równoważność nie jest jeszcze dowodem wadliwości materiału.

To podejście pozwala też przygotować więcej niż jedno dopuszczalne wykonanie przed pojawieniem się problemu z dostawą. Każdy wariant powinien mieć swój zakres zastosowania i zapis zatwierdzenia. Wówczas przejście na alternatywę może odbyć się w znanym procesie decyzyjnym.

Ocena płytki powinna uwzględniać jej dalszy montaż

Gotowe PCB trafi do określonego procesu PCBA. Podczas oceny zmiany trzeba więc uwzględnić planowane cykle lutowania, ewentualne poprawki oraz wymagania dotyczące przygotowania i przechowywania płytek. Potrzebne ustalenia zależą od konstrukcji i aplikacji; samo Tg nie stanowi potwierdzenia odporności na cały planowany proces.

W sierpniowym artykule Ampertronic opisaliśmy, dlaczego E-test nie odpowiada na wszystkie pytania związane z zachowaniem PCB podczas reflow. Przy zmianie materiału dochodzi następne pytanie: czy dotychczasowe wyniki i przyjęte warunki procesu nadal odnoszą się do nowego wykonania?

Dobór prób powinien wynikać z tej odpowiedzi. Dla torów o kontrolowanej impedancji może obejmować pomiar odpowiednio zaprojektowanych kuponów. Dla konstrukcji wrażliwych na obciążenia cieplne może wymagać uzgodnionych prób termicznych i oceny po ich zakończeniu. Sam pomiar impedancji kuponu nie zastępuje weryfikacji całego kanału transmisyjnego, a krótki test funkcjonalny nie opisuje automatycznie trwałości urządzenia.

Wynik powinien prowadzić do konkretnego wykonania

Załóżmy, że do dostawy dołączono kartę materiału i raport z pomiaru TDR. To przydatne informacje, ale do oceny partii potrzebne jest jeszcze ich powiązanie z wykonaniem: jaki materiał rzeczywiście użyto, jaki kupon zmierzono i jak odnosi się on do dostarczonych płytek? Dla interpretacji TDR znaczenie mają też warunki pomiaru i uzgodniony obszar oceny przebiegu. Tektronix, podstawy pomiarów TDR

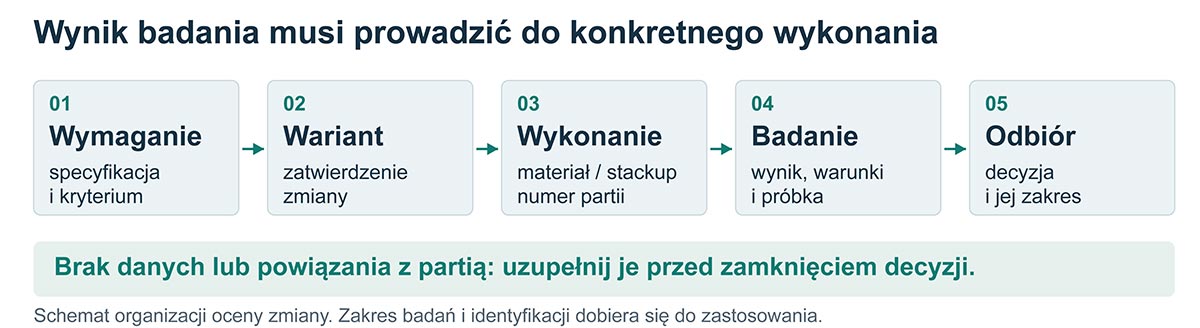

Taki łańcuch informacji można zapisać prosto:

wymaganie → zatwierdzony wariant → rzeczywiste wykonanie → wynik badania → decyzja o odbiorze.

Łańcuch informacji potrzebny do oceny konkretnej partii PCB. Opracowanie: Ampertronic.

To również sposób na sprawniejsze wyjaśnianie problemów. Zamiast zaczynać od poszukiwania dokumentów, zespół może sprawdzić, której partii dotyczy zmiana i co zostało już dla niej potwierdzone. Poziom szczegółowości powinien odpowiadać ryzyku i uzgodnieniom z odbiorcą.

Od zamiennika materiału do powtarzalnej serii

Bezpieczne wdrożenie alternatywy wymaga współpracy konstruktora, producenta PCB, montażu i jakości. W tym obszarze Ampertronic łączy przygotowanie projektów PCB/PCBA, dobór technologii, DFM/DFT i koordynację wykonania. Istotą tej pracy jest przełożenie wymagań urządzenia na ustalenia, które można zrealizować i sprawdzić w produkcji. Zakres usług Ampertronic

Temat ma bezpośredni ciąg dalszy podczas TEK.day w Gdańsku. 24 września 2026 r. o godz. 12:00 w hali C AMBEREXPO odbędzie się rozmowa ekspertów „Montaż specjalny w elektronice: kiedy standardowy proces przestaje wystarczać?”. Tomasz Chomczyk z Ampertronic, Tomasz Kacprzak z PCO S.A. i Marcin Szumski przedstawią perspektywy organizacji procesu, wymagającego odbiorcy oraz praktyki montażu. W programie są zarządzanie zmianami, testy, kryteria akceptacji i dokumentacja zwrotna. Program TEK.day

Przed spotkaniem warto wybrać jeden własny przykład: materiał albo komponent, który można zamienić, oraz wymaganie, które ta zamiana musi zachować. Taki konkret daje dobry początek rozmowie o projekcie przy stoisku Ampertronic 153. Lista wystawców

Zamiennik jest gotowy do produkcji wtedy, gdy wiadomo, co zmienia, kto go zatwierdził i jak potwierdzimy spełnienie wymagań.
