Przełom w miniaturyzacji: Mikroprocesor z MoS₂ grubości trzech atomów

Chińscy naukowcy opracowali najpotężniejszy mikroprocesor wykonany z dwuwymiarowego materiału – dwusiarczku molibdenu (MoS₂). Układ zawiera aż 5900 tranzystorów, z których każdy ma zaledwie trzy atomy grubości. To przełom w miniaturyzacji elektroniki i potencjalny zwrot w rozwoju nowoczesnych technologii obliczeniowych.

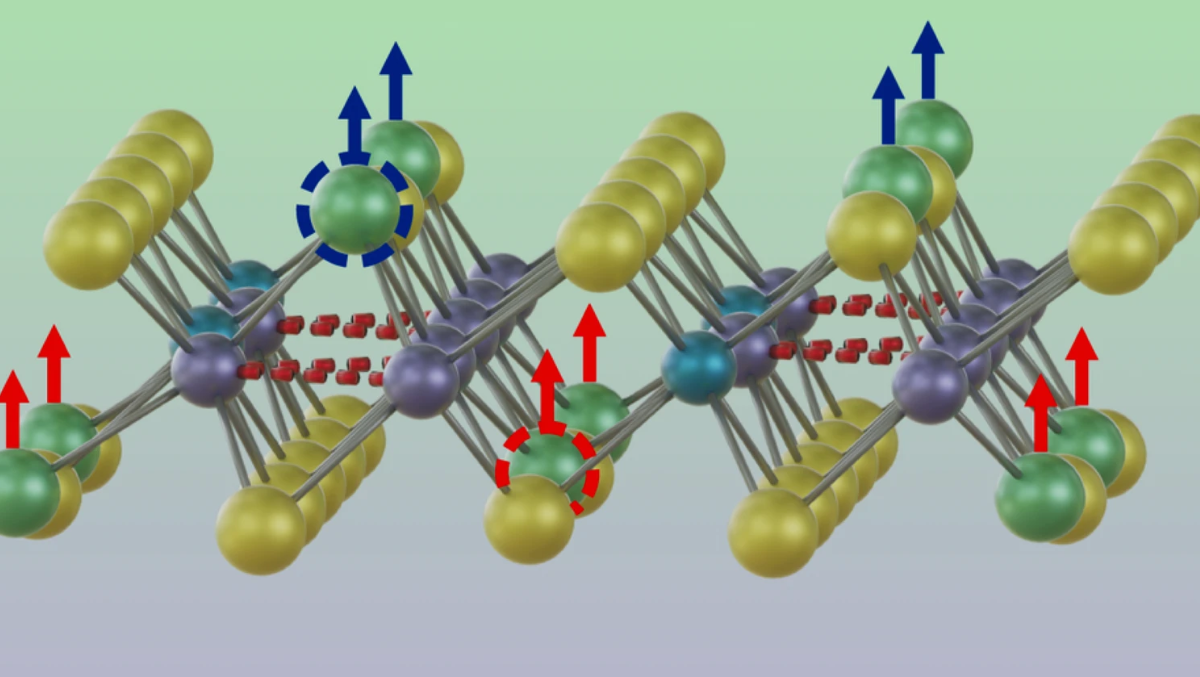

Dwusiarczek molibdenu składa się z dwóch atomów siarki (żółtego i zielonego) na każdy molibden (fioletowy i niebieski). Przesunięcie w górę zielonych atomów siarki przyczynia się do pojawienia się ferroelektryczności, Źródło: chip

Co to jest dwusiarczek molibdenu i dlaczego rewolucjonizuje elektronikę?

Dwusiarczek molibdenu (MoS₂) to materiał z rodziny półprzewodników dwuwymiarowych (2D). Jego struktura to pojedyncza warstwa atomów molibdenu otoczona przez dwie warstwy siarki. Dzięki swojej unikalnej budowie, MoS₂ umożliwia tworzenie tranzystorów o grubości zaledwie trzech atomów.

Dlaczego to takie ważne?

• Pozwala na dalszą miniaturyzację elektroniki
• Zmniejsza straty energii
• Pracuje efektywnie w wyższych temperaturach niż krzem
• Charakteryzuje się wyższą mobilnością elektronów

Ciekawostka technologiczna:

– Dwusiarczek molibdenu może odegrać podobną rolę w XXI wieku, jaką krzem pełnił w XX – zaznacza prof. Li Zhang z Instytutu Nanoelektroniki w Pekinie.

Nowy mikroprocesor z 5900 tranzystorami – najmocniejszy układ 2D

Zespół badaczy z Chin opracował mikroprocesor o powierzchni 6 mm². Zawiera on 5900 tranzystorów wykonanych z MoS₂. Jest to obecnie najpotężniejszy układ elektroniczny zbudowany z materiału dwuwymiarowego. Co więcej, każdy tranzystor ma zaledwie trzy atomy grubości. Takie osiągnięcie jeszcze dekadę temu wydawało się nierealne.

Gdzie znajdzie zastosowanie?

1. Komputery kwantowe – dzięki wysokiej mobilności elektronów i stabilności termicznej
2. Urządzenia elektroniczne mobilne nowej generacji – mniejsze, lżejsze
3. Systemy sztucznej inteligencji – niższy pobór mocy przy wyższej wydajności
4. Internet Rzeczy (IoT) – mikroprocesory MoS₂ mogą zasilać mikrourządzenia
5. Przemysł zbrojeniowy i medyczny.

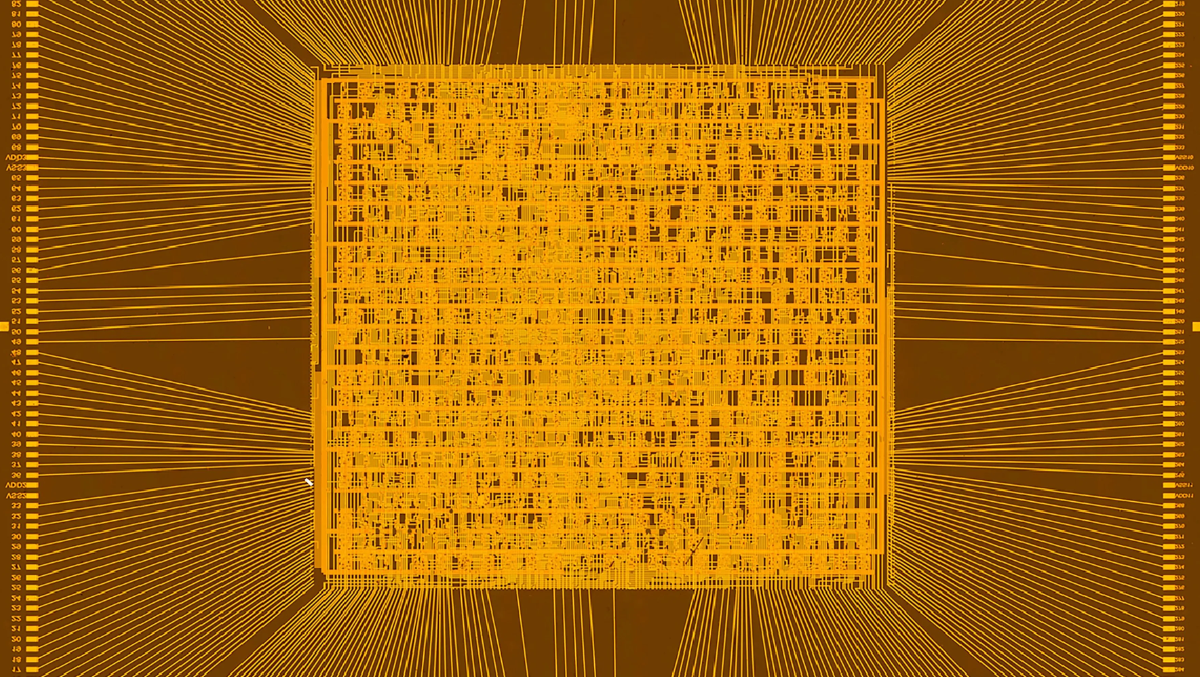

Pojedyncza struktura o powierzchni 6 mm x 6 mm, składająca się z 5900 tranzystorów MoS2. Źródło: Spectrum.idee

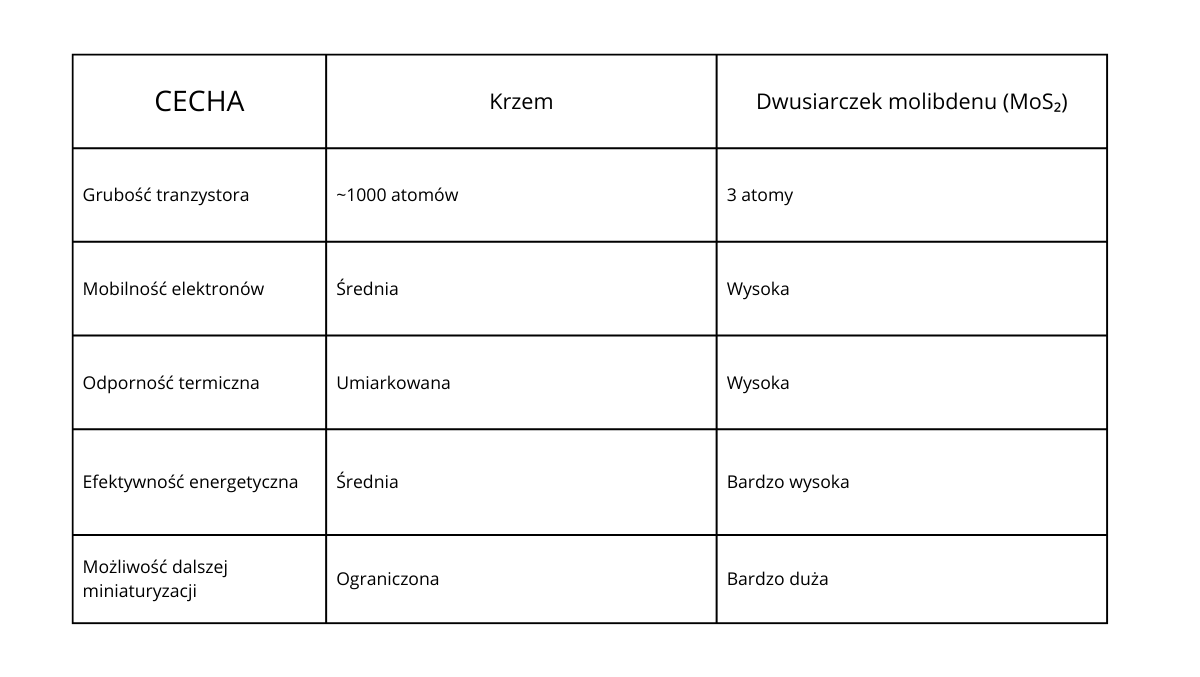

Zalety MoS₂ nad tradycyjnym krzemem

Źródło: spectrum.idee

Jakie wyzwania czekają przed MoS₂?

Choć potencjał MoS₂ jest ogromny, jego wdrożenie na szeroką skalę napotyka na bariery techniczne:

• Trudności w masowej produkcji warstw MoS₂ o jednolitej jakości
• Potrzeba opracowania nowych technologii integracji z obecnymi systemami scalonymi
• Wyzwania związane z skalowaniem i powtarzalnością produkcji tranzystorów 2D

– Integracja MoS₂ z istniejącymi procesami CMOS to największe wyzwanie, ale i największa szansa dla przyszłości nanoelektroniki – tłumaczy dr Minghao Liu z Uniwersytetu Tsinghua.

Czy MoS₂ pozwoli zrealizować prawo Moore’a?

Prawo Moore’a zakłada, że liczba tranzystorów w układzie scalonym podwaja się co dwa lata. W ostatnich latach tempo tego wzrostu uległo spowolnieniu. Było to spowodowane ograniczeniami technologicznymi krzemu. W rezultacie, osiągnięcie chińskich naukowców może przywrócić pierwotne tempo wzrostu. MoS₂ może stanowić przyszłość elektroniki. Dlatego, że oferuje lepszą wydajność, energooszczędność i możliwość dalszego zmniejszania rozmiarów układów. Według prognoz – pierwsze komercyjne układy MoS₂ zobaczymy w ciągu najbliższych 5–10 lat.

Źródło: news.feinberg.northwestern
