Projektowanie układów elektronicznych na płytce stykowej to jedno z najczęściej wybieranych rozwiązań wśród początkujących elektroników, hobbystów, a także inżynierów podczas szybkiego prototypowania. Płytka stykowa (ang. breadboard) pozwala na budowanie obwodów bez konieczności lutowania, co znacząco ułatwia testowanie różnych konfiguracji i komponentów. Dzięki temu użytkownicy mogą wielokrotnie modyfikować swój projekt, unikając trwałych błędów i kosztownych pomyłek.

Poszczególne rzędy i kolumny płytki są połączone w określony sposób, co umożliwia szybkie łączenie elementów takich jak rezystory, kondensatory, tranzystory czy mikrokontrolery. Raster wyprowadzeń jest dopasowany do większości modułów elektronicznych, a także płytek rozwojowych, takich jak Arduino. Najczęściej spotykane są dwie główne sekcje: rzędy poświęcone na zasilanie oraz centralna część robocza. Kluczowym elementem jest zachowanie porządku w połączeniach i stosowanie odpowiednich kolorów przewodów, co pozwala uniknąć pomyłek i ułatwia diagnozowanie ewentualnych problemów.

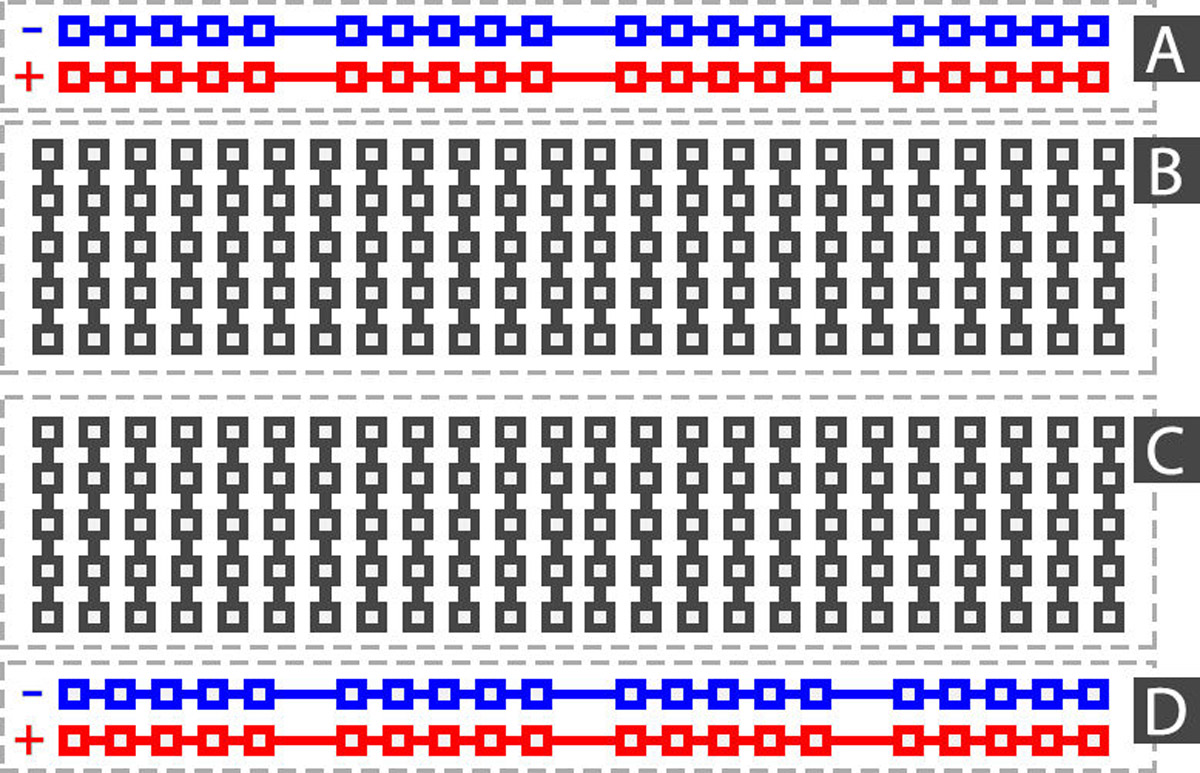

Rys. 1. Typowy schemat płytki stykowej (źródło: tweaking4all.com)

Choć płytki stykowe mają swoje ograniczenia – na przykład większe ryzyko przypadkowych rozłączeń czy trudności w realizacji bardziej skomplikowanych układów – pozostają niezastąpione na etapie nauki i testowania. Dzięki nim możliwe jest szybkie wdrażanie koncepcji, nauka działania podstawowych komponentów oraz rozwijanie umiejętności logicznego myślenia w projektowaniu elektroniki. To doskonałe narzędzie edukacyjne, które wprowadza użytkowników w świat projektowania układów bez potrzeby natychmiastowego sięgania po bardziej zaawansowane techniki montażu.

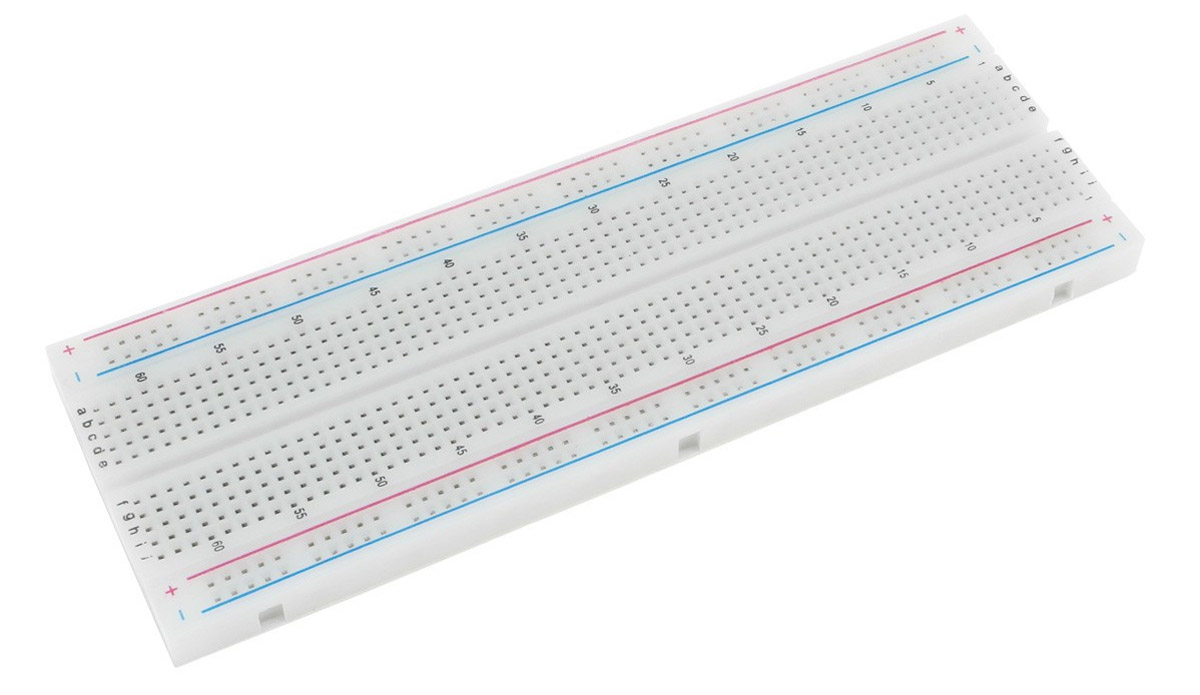

Rys. 2. Prototypowa płytka stykowa z 830 polami

Zasilacz do płytek stykowych KAmod ProtoSupply

Na rynku można znaleźć akcesoria specjalnie przeznaczone do projektowania prototypów na płytce stykowej. Jednym z nich jest nowy moduł zasilacza dla płytek stykowych KAmod ProtoSupply, zaprojektowany i wyprodukowany przez polskie biuro konstrukcyjne Kamami.pl. Moduł ten umożliwia doprowadzenie dwóch szyn zasilania po obu stronach płytki. Zasilanie po obu stronach można dobierać niezależnie, co pozwala na użycie w projekcie dwóch różnych napięć.

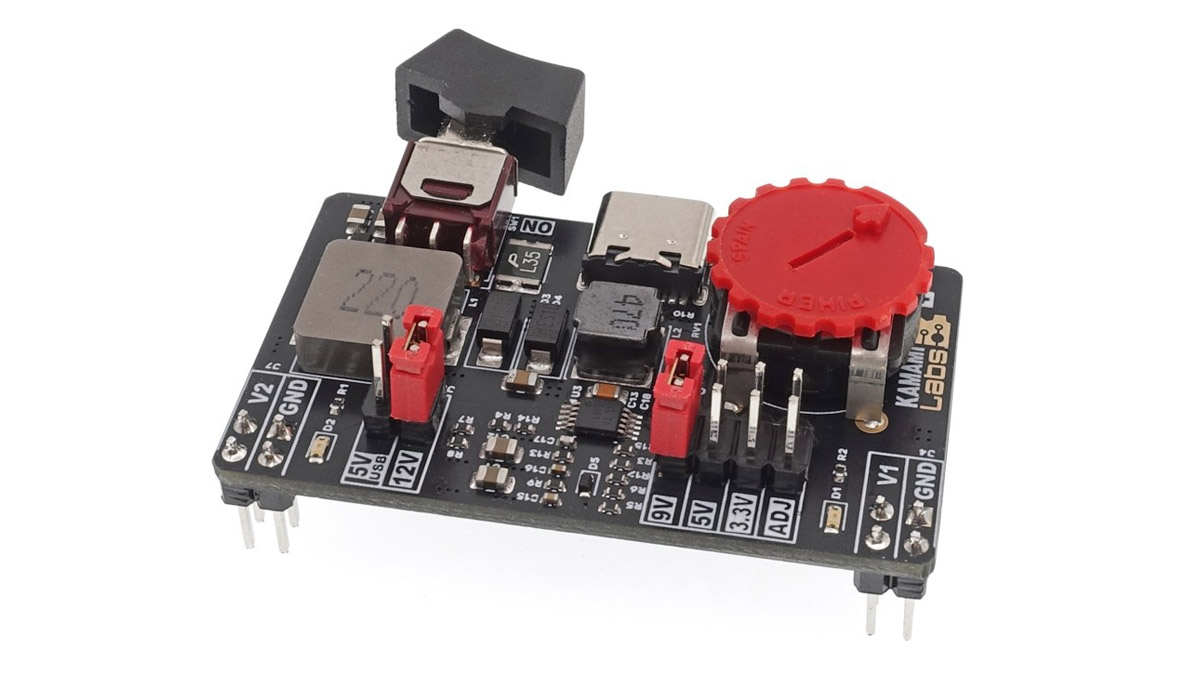

Rys. 3. Moduł zasilacza KAmod ProtoSupply

Pierwsza szyna pozwala na wybór spośród standardowych napięć 9 V, 5 V, 3,3 V, a także na płynną regulację w zakresie od ok. 2,5 V do ok. 10,5 V. Szyna V2 pozwala natomiast na ustawienie pomiędzy napięciami 5 V (bezpośrednio z wejścia) oraz 12,5 V. Wszystkie napięcia mają zapewnioną dokładność ±5%. Wybór odpowiedniego napięcia można dokonać przestawiając odpowiednie zworki oraz w przypadku płynnej regulacji – potencjometru. Zastosowane przetwornice zawierają wbudowane zabezpieczenia przed przeciążeniem, przegrzaniem i zwarciem wyjść i pozwalają na pobór prądu do 0,3 A na wejście. Działanie zabezpieczeń objawia się zmniejszaniem napięć V1 i/lub V2, lub całkowitym ich wyłączeniem. Wyjście V2 w konfiguracji 5 V (USB) nie jest chronione wspomnianymi zabezpieczeniami – parametry tego wyjścia są uwarunkowane wyłącznie parametrami zasilacza/ładowarki dołączonego do złącza USB-C.

Do płytki można podłączyć zasilanie poprzez złącze USB-C. Pozwala to na zastosowanie standardowego zasilacza jak np. do smartfona, który posiada chyba każdy z nas. Producent zaleca zastosowanie zasilacza o wydajności co najmniej 2,0 A, co pozwala na osiągnięcie pełnych możliwości prądowych szyn zasilania.

Szpilki napięć wyjściowych V1 i V2 zostały rozmieszczone w odległości 41,2 mm, co odpowiada rozmieszczeniu gniazd na standardowej płytce stykowej. Obecność obu napięć jest sygnalizowana diodami LED po obu stronach płytki. Moduł Kamod ProtoSupply ma też wbudowany wygodny włącznik, a wejście głównego zasilania jest dodatkowo zabezpieczone bezpiecznikiem polimerowym o prądzie znamionowym 3,5 A.

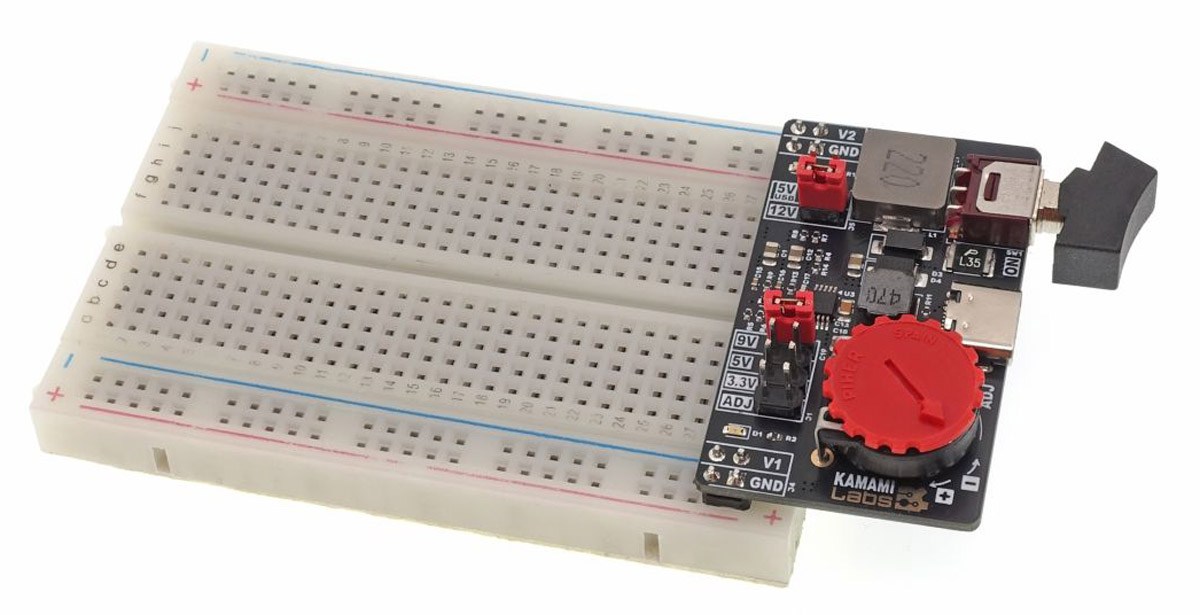

Rys. 4. KAmod ProtoSupply zamontowany na standardowej płytce stykowej

Pełna dokumentacja modułu znajduje się na stronie https://wiki.kamamilabs.com/index.php?title=KAmod_ProtoSupply_(PL)

Podsumowanie

KAmod ProtoSupply to wygodny zasilacz do płytek stykowych, który umożliwia doprowadzenie do prototypu standardowych napięć zasilających o wielkości 5 V, 3,3 V, 9 V, 12 V, a także napięcia regulowanego z zakresu 2,5 V…10,5 V. Jest to bardzo wygodne rozwiązanie, które jest dużo prostsze niż stosowanie dużego zasilacza warsztatowego. To ciekawa opcja dla budowania prototypów czy też nauki układów elektronicznych z wykorzystaniem płytki stykowej. W dodatku moduł wykorzystuje jako źródło zasilania zasilacz USB-C, które współcześnie znajdują się niemal w każdym domu.

Płytki KAmod ProtoSupply można kupić w sklepie internetowym Kamami.pl.
