Montaż specjalny w elektronice do pracy w skrajnych warunkach

Artykuł przedstawia wnioski z prezentacji Ampertronic i gości podczas TEK.day Gdańsk 2026.

Hongkong, sierpień 1971 roku. Załoga USS Westchester County przygotowuje okręt na nadejście tajfunu Rose. Wiatr i wzburzona woda utrudniają mocowanie do boi. Marynarz niosący ciężką szeklę wpada do wody. Ma kamizelkę ratunkową, lecz ciężar szekli ciągnie go pod powierzchnię. Koledzy chwytają jego linę asekuracyjną i wyciągają go na powierzchnię. Wciąż trzyma szeklę. [1]

Nolan Nelson, oficer US Navy, opisał ten epizod we wspomnieniach na podstawie relacji kolegi z załogi. Zabezpieczenie zadziałało w chwili zagrożenia, dzięki połączeniu człowieka z liną i działaniu załogi. We współczesnej terminologii morska asekuracja obejmuje pokładową uprząż bezpieczeństwa oraz osobistą linę lub lonżę z odpowiednim łącznikiem, np. karabinkiem z blokadą, połączoną z przeznaczonym do tego punktem mocowania albo pokładową linią asekuracyjną. To cały układ przenoszący obciążenie. [2]

Wieczorem tego samego dnia anemometr na USS Westchester County doszedł do końca skali przy co najmniej 80 węzłach — około 148 km/h. Gwałtowne podmuchy szarpały dziobem; Nelson musiał używać pełnej mocy silników i wychylenia sterów, by odciążyć naprężone cumy. [1]

Na otwartym morzu potężna fala uderzająca z impetem w kadłub przenosi wstrząs przez mocowania aż do elektroniki. Słona wilgoć może równocześnie otworzyć drogę prądom upływu i korozji. Urządzenie nawigacyjne ma wtedy zachować funkcję, choć narażenia mechaniczne i elektryczne nakładają się na siebie. [6] F-16 może osiągać do 9 g, ale przeciążenie samolotu nie opisuje lokalnej odpowiedzi jego elektroniki. Wystrzał z lufy i start rakietowy mają różne profile obciążeń. W kosmosie dochodzą skrajne cykle temperatury: w przywołanym badaniu NASA/JPL od −185°C do +125°C, czyli aż 310°C rozpiętości. [3] [4] [9]

Ampertronic – elektronika w skrajnych warunkach

Prezentację „Montaż specjalny w elektronice: kiedy standardowy proces przestaje wystarczać?” przygotowaliśmy w Ampertronic na TEK.day Gdańsk, 24 września 2026 roku w AMBEREXPO.

• Tomasz Kacprzak, starszy technolog montażu elektronicznego w PCO S.A., wniósł wymagania odbiorcy.
• Marcin Szumski z MSX Elektronika — perspektywę montażu i testowania;
• Tomasz Chomczyk z Ampertronic — przygotowanie produkcji, w której przeoczone wymaganie może przesądzić o odporności gotowego zespołu. [5]

Warunki użytkowania

Powłoka może zawieść właśnie na krawędzi

Gogle PNL-2ADM firmy PCO służą m.in. nocnej obserwacji i prowadzeniu pojazdów. Dla takiej klasy sprzętu przejście z zimna do ciepłego, wilgotnego wnętrza stawia ostre pytanie: obraz ma być dostępny natychmiast czy dopuszczamy aklimatyzację? Kondensacja może pojawić się bez zalania urządzenia. Decyzja o uruchomieniu pod napięciem zmienia wymagania ochrony. [6]

Więcej lakieru nie rozwiązuje każdej słabości pokrycia. W badaniu kondensacyjnym NPL dendryty pojawiały się także przy grubszych powłokach: między ostrymi końcami i górnymi zagięciami wyprowadzeń QFP, gdzie pokrycie mogło być słabsze. W tym badaniu o odpowiedzi rezystancji izolacji decydowały przede wszystkim poziom kondensacji i pokrycie. Pomiar grubości na płaskim polu może ominąć miejsce powstania zwarcia. [6]

310 stopni rozpiętości i degradacja ukryta przed pomiarem ciągłości

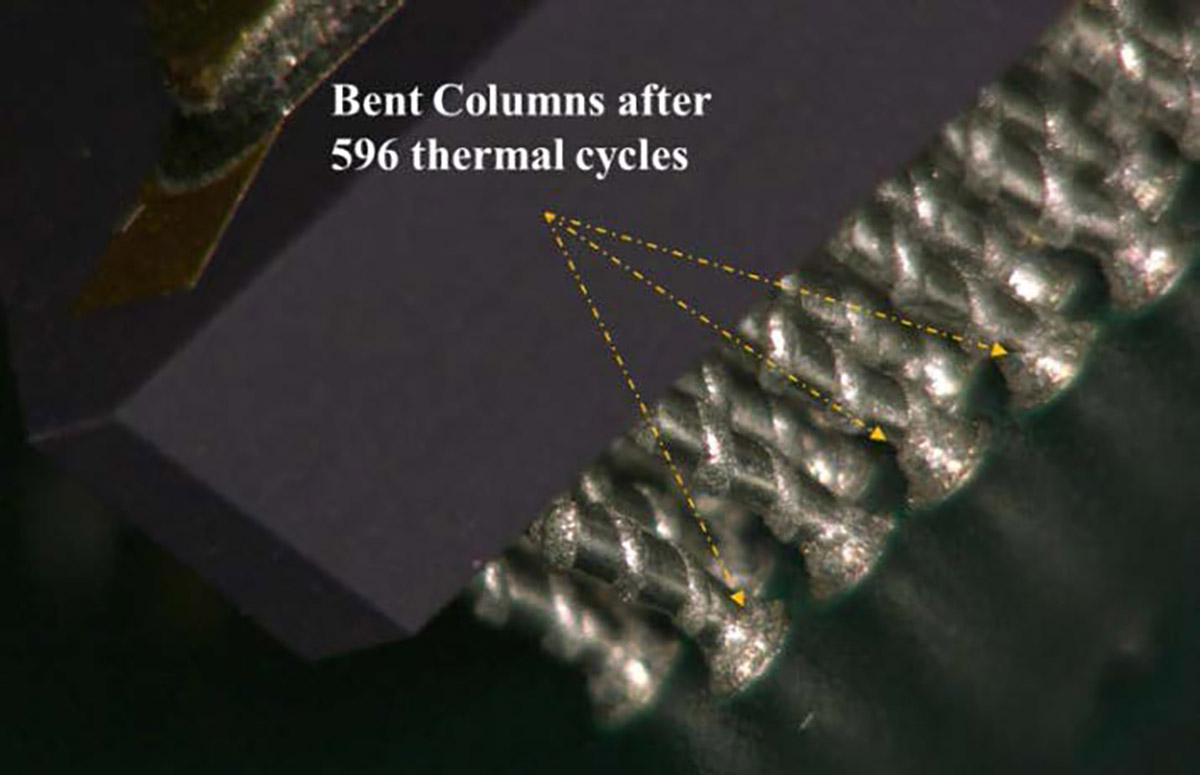

W badaniu NASA/JPL zespoły CCGA1152 i CCGA1272 przechodziły cykle od −185°C do +125°C, dobrane z myślą o misjach głębokiego kosmosu i ochronie planetarnej. Pomiar ciągłości łańcuchów połączeń nie wykazał anomalii do 596 cykli. Oględziny po 258 i 596 cyklach ujawniły jednak znaczne zmęczenie narożnych kolumn. Połączenie nadal przewodziło, choć jego struktura już się degradowała. [9]

Dla lornetki termowizyjnej NPL-1T PCO podaje temperaturę pracy od −30°C do +60°C. W materiałach przygotowanych z Tomaszem Kacprzakiem rozdzieliliśmy temperaturę otoczenia, obudowy i komponentu. Przy samonagrzewaniu te wartości się rozchodzą: wynik pomiaru powietrza nie odpowiada na pytanie, czy krytyczny element przekroczył swój limit.

10 g na płytce może oznaczać 50 g przy komponencie

System obserwacji dookólnej SOD-3 firmy PCO pracuje na wojskowych pojazdach kołowych i gąsienicowych. W analizie takiej elektroniki przyspieszenie zmierzone przy mocowaniu PCB nie musi odpowiadać największemu lokalnemu przyspieszeniu przy komponencie: rezonans konstrukcji wzmacnia lokalną odpowiedź w miejscu komponentu.

Podczas tych samych drgań amplituda 10 g w miejscu mocowania PCB może oznaczać 50 g przy komponencie, jeżeli rezonans daje pięciokrotne wzmocnienie odpowiedzi. To przykład warunkowy, nie stały przelicznik. Maksima mogą być przesunięte w fazie; 50 g opisuje przyspieszenie, a obciążenie wyprowadzeń zależy również od masy, geometrii i względnego ruchu komponentu oraz płytki. [15]

Tomasz Kacprzak w przygotowanych materiałach podkreślał właśnie znaczenie rezonansu, czasu impulsu i podatności mocowania. Sam odczyt przyspieszenia platformy może więc prowadzić do błędnego doboru zabezpieczenia najcięższego lub najbardziej podatnego elementu. [15]

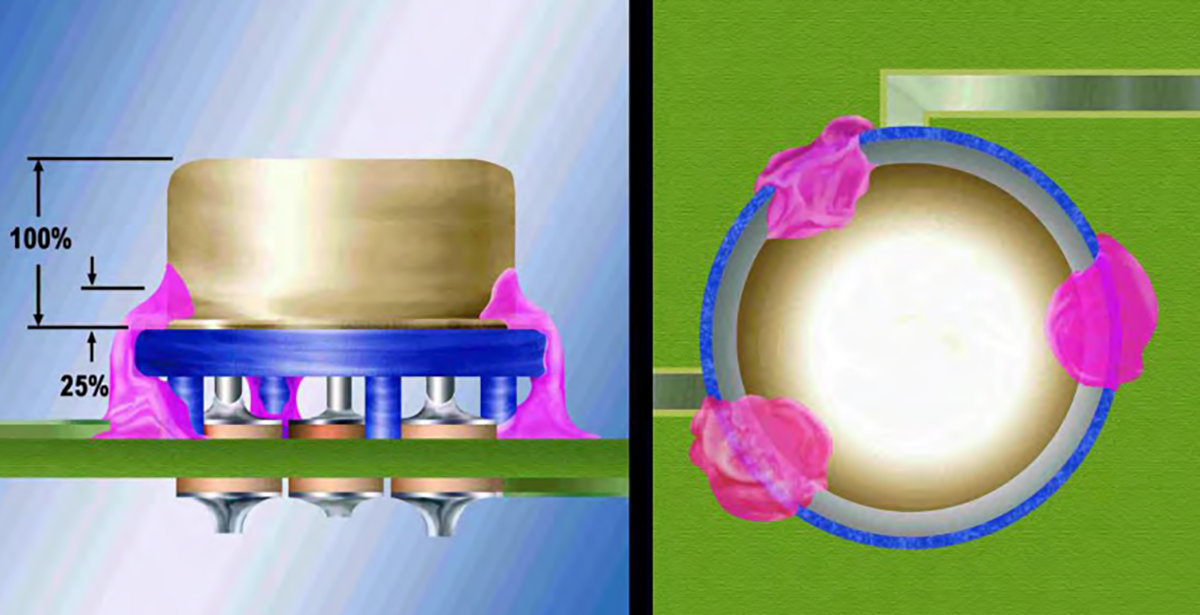

Podklejenie może ochronić przed drganiami i jednocześnie skrócić życie połączenia w cyklach temperatury. NASA opisuje przypadek, w którym materiał mocujący zaciska zagięcie wyprowadzenia, odbierając mu zdolność kompensowania rozszerzalności. Różnica przemieszczeń korpusu i PCB trafia wtedy do spoiny i sprzyja rozwojowi pęknięć. Liczy się również miejsce, do którego klej nie powinien dotrzeć. [7]

Zwarcie może narastać poza spoiną

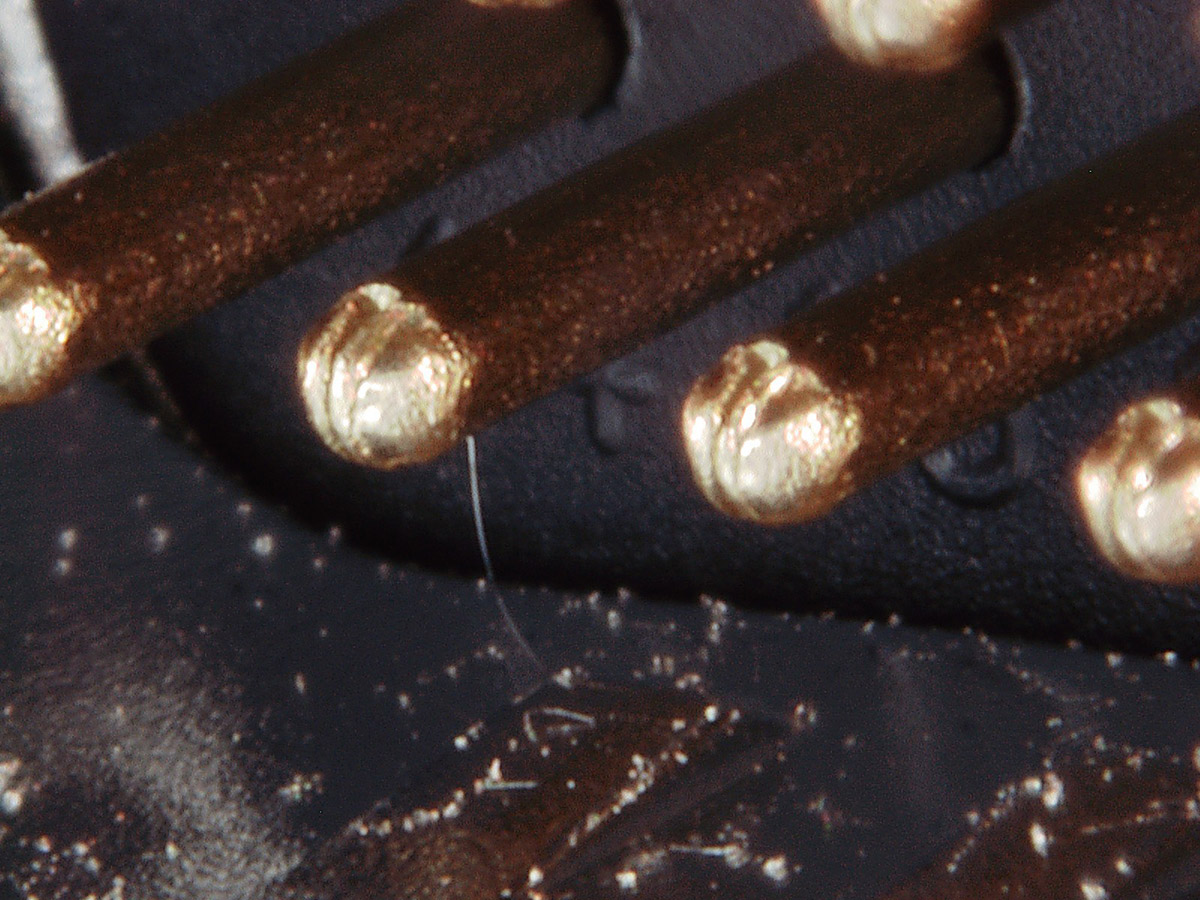

Włosek cynowy na obudowie złącza D-sub może zbliżyć się do pinu, choć ocena samych lutów nie wskaże tego zagrożenia. Fotografia NASA Goddard pokazuje strukturę rosnącą z cynowanej obudowy. To inny mechanizm niż migracja elektrochemiczna: w ocenie wieloletniej pracy znaczenie ma również wykończenie złącza, nie tylko sposób lutowania. [8]

Przygotowanie projektu do montażu i testów

RTG zmienia zakres tego, co oglądamy

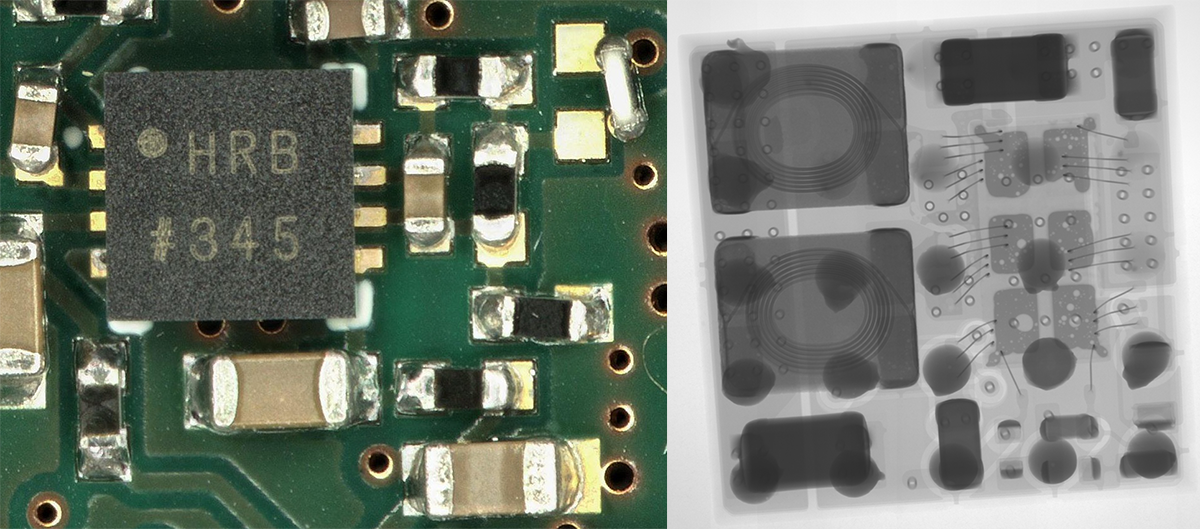

Na obrazie RTG przekazanym przez Tomasza Kacprzaka z PCO widać także struktury wewnątrz elementów. Czy kontrolujemy montaż na PCB, czy również połączenia wewnątrz komponentu? Zakres kontroli determinuje rozdzielczość, geometrię obrazowania i kryteria odbioru; fotografia powierzchni i RTG odpowiadają na różne pytania. [16]

Czego zwykle nie ma w mailu z zamówieniem

Kleju, taśmy, środka czyszczącego, powłoki — i granicy, której nie wolno przekroczyć podczas ich aplikacji. Podstawowy BOM może ich nie wymieniać, choć zmieniają odporność zespołu. W projekcie optoelektronicznym, takim jak stabilizowana głowica GOD-1 firmy PCO, materiał dobry mechanicznie może być nieodpowiedni w sąsiedztwie wrażliwej optyki. [14]

Co może kosztować takie pominięcie? Pozostałości lub lotne składniki mogą zanieczyścić powierzchnie optyczne; klej obejmujący zagięcie wyprowadzenia może odebrać mu podatność. Przygotowując prezentację z Tomaszem Kacprzakiem z PCO, połączyliśmy te wymagania. W Ampertronic dopytujemy o materiał, miejsca aplikacji i utwardzanie, zanim brak w zamówieniu stanie się fizycznym zabezpieczeniem na płytce. [7] [14]

Zalewa zamyka także drogę do sprawdzenia

Zabezpieczenie przed środowiskiem może odebrać dostęp do połączeń i punktów pomiarowych. Wątek DFT przygotowany z Marcinem Szumskim z MSX dotyczył tej kolejności: plan testu musi powstać przed zalewaniem. W Ampertronic uzgadniamy wymagany wynik i rozstrzygnięcie odstępstw przed operacją, po której naprawa lub ponowny pomiar może wymagać ingerencji w zabezpieczony zespół.

Test po drganiach może nie zobaczyć resetu podczas drgań

Urządzenie może działać przed próbą i po niej, a tracić obraz lub resetować się w jej trakcie. Tomasz Kacprzak wniósł do materiałów właśnie problem chwilowej utraty funkcji. Rejestracja musi wykrywać najkrótszą niedopuszczalną przerwę; dla dryftu potrzebne są także określona dokładność i warunki odniesienia. Odbiór oparty wyłącznie na końcowym „działa” może przeoczyć zdarzenie decydujące o wykonaniu zadania. [10]

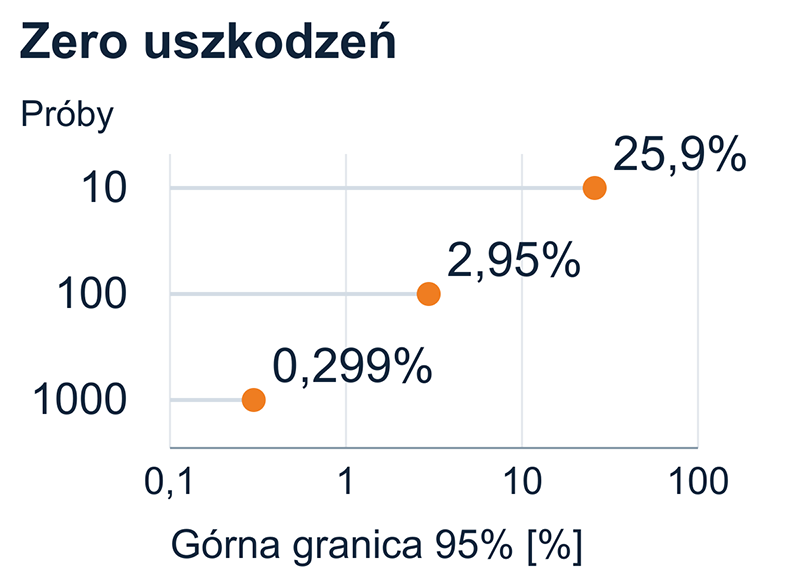

Zero uszkodzeń w dziesięciu próbach — czy to wystarczy do deklaracji niezawodności? W modelu niezależnych, jednakowych prób jednostronna górna granica 95% dla prawdopodobieństwa uszkodzenia w tak zdefiniowanej próbie wynosi nadal około 25,9%. Nawet przy 1000 próbach bez uszkodzeń pozostaje około 0,299%. Wniosek o rzadkich awariach wymaga więc znacznie więcej niż dodatniego wyniku kilku egzemplarzy. [11]

Komunikacja, która zmienia sposób wykonania

Z naszego doświadczenia wynika, że około 90% zapytań otrzymywanych przez Ampertronic zaczyna się od samego BOM-u i Gerberów; czasem dochodzi hasło „MIL”. Taki pakiet nie rozstrzyga, czy urządzenie ma działać w czasie kondensacji, udaru lub nagłej zmiany temperatury. Nawet MIL-STD-810 wymaga doboru programu do cyklu życia wyrobu. Brak odpowiedzi może zmienić materiał, konstrukcję mocowania i plan testów. [12]

Shift left w praktyce Ampertronic

W Ampertronic przenosimy te rozstrzygnięcia przed uruchomienie montażu. Dla wychłodzonego modułu obserwacyjnego pytamy: ma dostarczać obraz natychmiast po wejściu do wilgotnego wnętrza czy może czekać na aklimatyzację? To decyzja o funkcji podczas narażenia, która może wymusić inną obudowę, zabezpieczenie lub scenariusz sprawdzenia. Otwarte pytanie otrzymuje osobę odpowiedzialną i termin; cisza w korespondencji nie staje się ukrytym założeniem wykonawcy.

Gdy projekt wymaga mocowania przeciw drganiom, dopytujemy również o dopuszczalny kontakt z wyprowadzeniami i czystość materiału przy optyce. W Ampertronic łączymy wymagania, które osobno wyglądają rozsądnie, ale zastosowane razem mogą zwiększyć naprężenia spoin lub zanieczyścić tor optyczny. Takie kolizje rozstrzyga się przed wyborem procesu, gdy korekta nie wymaga jeszcze usuwania kleju z gotowej płytki.

Zmiana po kwalifikacji może zmienić znaczenie wyniku

Zmiana laminatu, komponentu lub geometrii mocowania może zmienić odpowiedź na drgania i cykle temperatury. Dlatego w Ampertronic wracamy do oceny wpływu na ważność wcześniejszych badań i monitorujemy wdrożenie ustaleń w produkcji. Uzgodnienie musi objąć także rozpoczęte egzemplarze: dokończenie według wcześniejszej wersji, dodatkowe sprawdzenie albo wstrzymanie. Zmieniony wyrób nie dziedziczy automatycznie wszystkich dowodów z poprzedniej konfiguracji.

Rozmowy przy stoisku Ampertronic przedłużyły dyskusję o tych konfliktach. Dziękujemy Tomaszowi Kacprzakowi z PCO S.A. i Marcinowi Szumskiemu za wspólne przygotowanie i wystąpienie. Jeżeli w projekcie błąd mocowania, zabezpieczenia lub planu kontroli może ujawnić się dopiero w skrajnych warunkach, do rozmowy z Ampertronic warto dołączyć także opis niedopuszczalnej utraty funkcji: formularz kontaktowy Ampertronic.

---
