KAmod BMP280 z czujnikiem ciśnienia i temperatury

Czujniki środowiskowe stały się jednym z kluczowych elementów współczesnej elektroniki. To właśnie one pozwalają urządzeniom „widzieć” świat fizyczny i reagować na jego zmiany. Dzięki pomiarom temperatury, ciśnienia, jakości powietrza czy natężenia światła, elektronika może działać inteligentnie i autonomicznie. Począwszy od prostych systemów HVAC, które dostosowują parametry pracy do warunków w pomieszczeniu, po zaawansowane urządzenia IoT monitorujące środowisko w czasie rzeczywistym. Ich rola rośnie również dlatego, że współczesne układy elektroniczne coraz częściej pracują w środowiskach zmiennych, wymagających adaptacji.

Dziś nawet proste moduły embedded mogą zbierać dane, analizować je lokalnie i wysyłać do chmury, tworząc pełny obraz otoczenia. To właśnie ta zdolność do kontekstowego działania – reagowania na realne warunki – sprawia, że czujniki środowiskowe są jednym z filarów nowoczesnej elektroniki i całego ekosystemu urządzeń inteligentnych.

Na rynku mamy do dyspozycji wiele czujników mierzących pojedyncze parametry, albo też kilka w jednej, miniaturowej obudowie. Osobiście od lat przyglądam się sensorom firmy Bosch Sensortec, które cechują się bardzo dobrymi parametrami i niezawodnością, a przy tym stosunkowo niską ceną. Czujniki, takie jak BME680 czy BME280 są bardzo popularne i stosowane z powodzeniem, zarówno w projektach amatorskich, jak i w rozwiązaniach komercyjnych.

W tym artykule opiszę moduł KAmod BMP280 polskiego biura konstrukcyjnego Kamami Labs, który zawiera jeden z układów Boscha – sensor ciśnienia i temperatury BMP280.

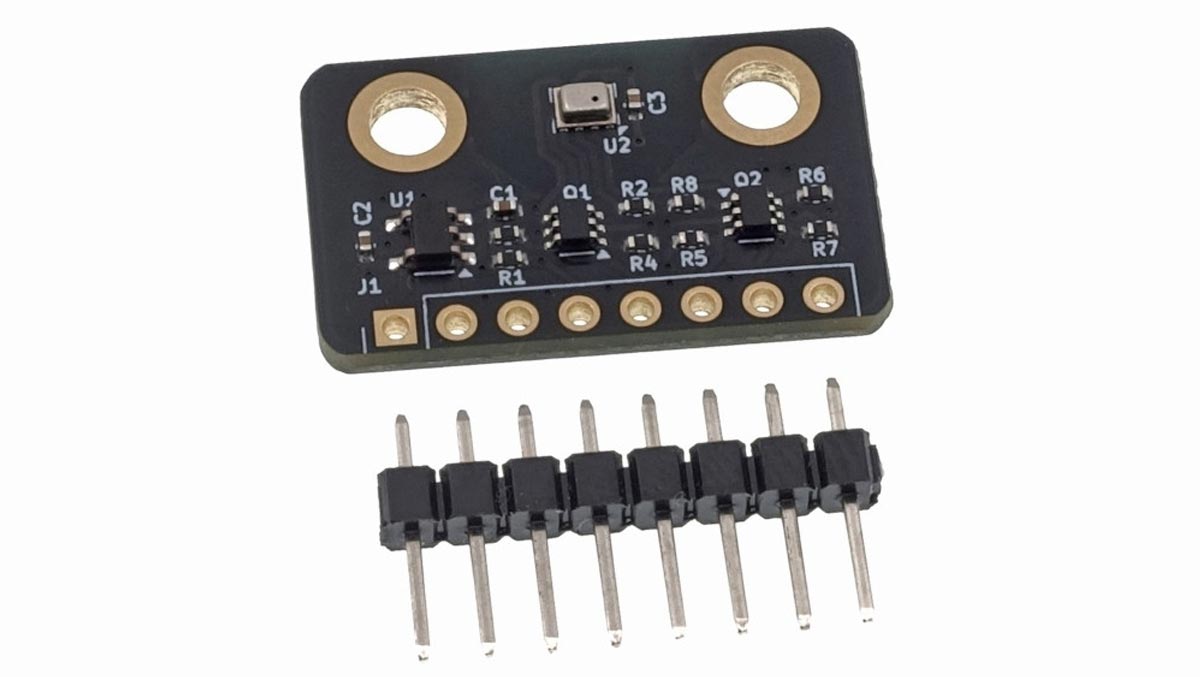

Rys. 1. Moduł KAmod BMP280

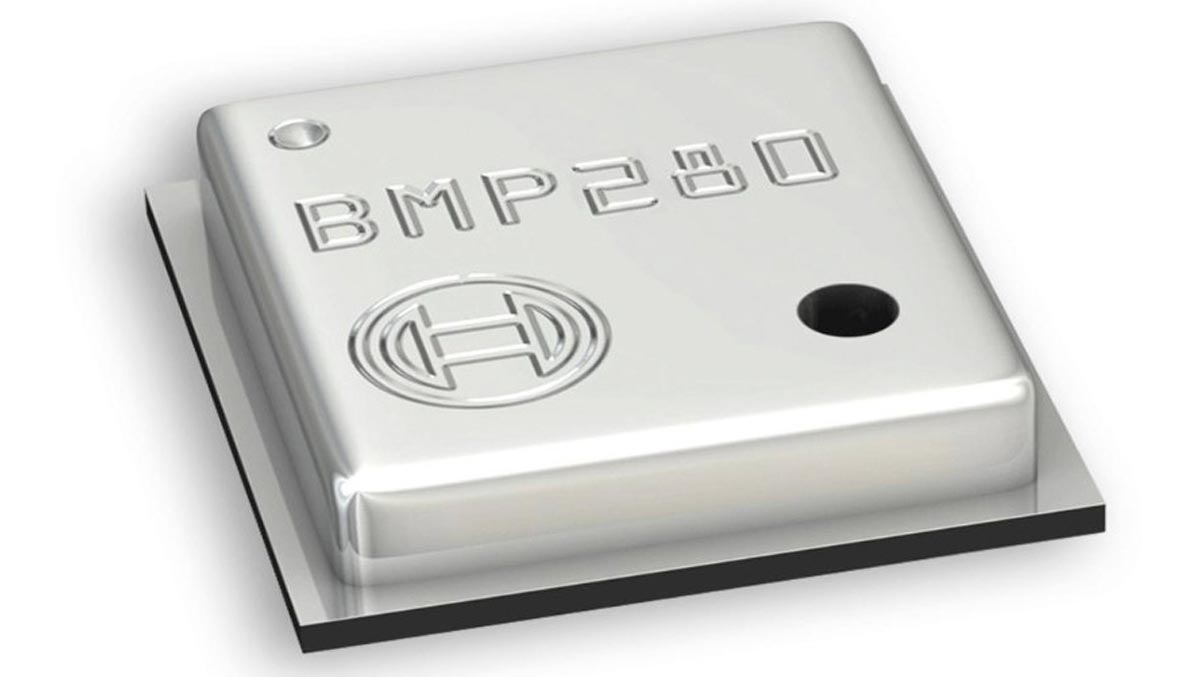

Czujnik Bosch Sensortec BMP280

Czujnik BMP280 to sensor ciśnienia bezwzględnego zaprojektowany specjalnie dla aplikacji mobilnych. Wykorzystuje technologię piezorezystywną, co zapewnia kompatybilność elektromagnetyczną, precyzję, wysoką liniowość pomiaru, a także stabilność parametrów. Moduł zamknięto w metalowej obudowie LGA o wymiarach 2,0 x 2,5 mm i wysokości jedynie 0,95 mm. Cechuje się także niskim poborem energii, na poziomie 2,7 µA @1Hz. BMP280 jest ulepszoną wersją szeroko stosowanego BMP180 i względem swojego poprzednika oferuje niższy szum, nowe typy filtrów oraz o wiele mniejsze wymiary. Czujnik, dzięki wysokiej precyzji oraz niskiemu współczynnikowi temperaturowemu, na poziomie 1,5 Pa/K (inaczej 12,6 cm/K), doskonale nadaje się do nawigacji wewnątrz budynków, fitness oraz uzupełniania sygnału GPS, na przykład w zakresie wykrywania wysokości nad ziemią.

Parametry BMP280:

• Zakres pomiaru ciśnienia: 300–1100 hPa
• Dokładność ciśnienia: ±1 hPa (typowo)
• Rozdzielczość pomiaru ciśnienia: do 0,16 Pa
• Zakres pomiaru temperatury: –40°C do +85°C
• Dokładność temperatury: ±1°C
• Interfejsy komunikacyjne: I²C (do 3,4 MHz) oraz SPI (do 10 MHz)
• Napięcie zasilania: 1,71–3,6 V
• Pobór prądu: ~2,7 µA (tryb normalny), ~0,1 mA (tryb uśpienia)

Moduł KAmod BMP280

Płytka KAmod BMP280 pozwala na dołączenie sensora do popularnych płytek rozwojowych, takich jak Arduino, STM32, Raspberry Pi czy inne. Zawiera wyprowadzenia wszystkich niezbędnych pinów układu w znanym układzie rastra 2,54 mm. Umożliwia podłączenie zasilania z zakresu 2…5 V. Oprócz samego czujnika zawiera także układ translacji napięć logicznych. Obsługuje interfejsy I2C oraz SPI. Moduł ma wymiary 24×15 mm.

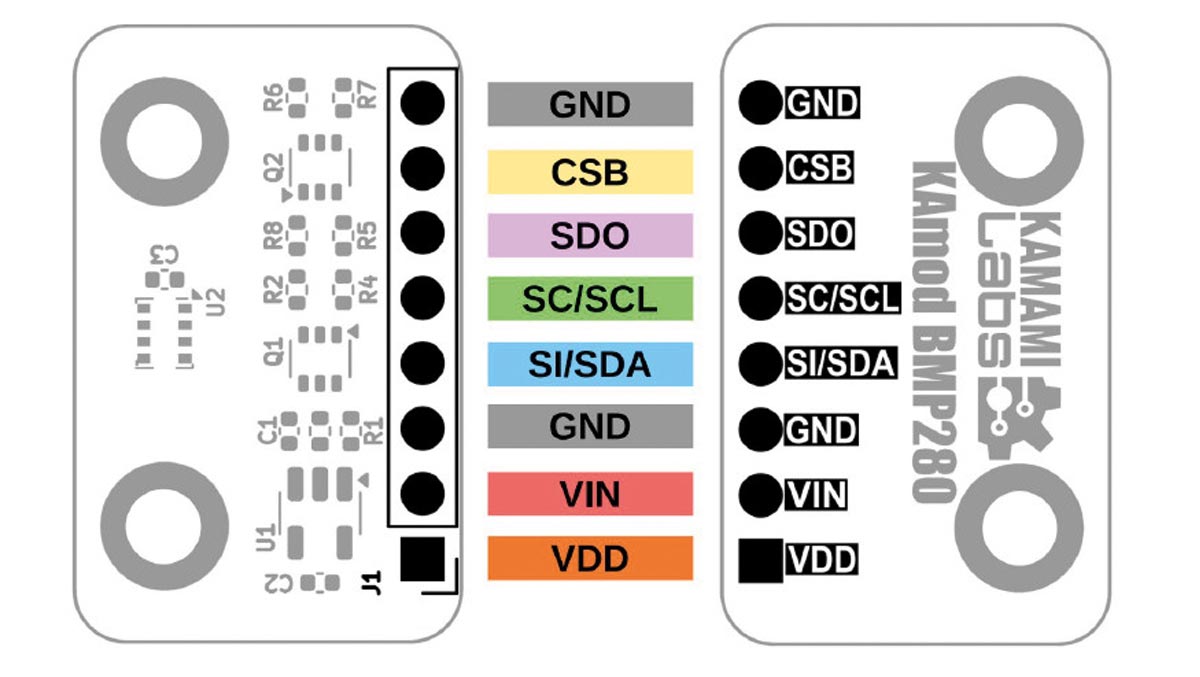

Rys. 3. Rozkład wyprowadzeń modułu

Znaczenie poszczególnych pinów jest zależne od interfejsu komunikacyjnego. – I2C, SPI 3-przewodowego lub SPI 4-przewodowego. Dzięki układom translacji, sensor może pracować z napięciami logicznymi z zakresu 2…5 V.

Więcej szczegółów dotyczących znaczenia wyprowadzeń w interfejsach, szczegóły implementacyjne, a także kod testowy do modułu znajdziesz na stronie wiki Kamami Labs. Tam znajdziesz pełną dokumentację produktu i wiele dodatkowych, przydatnych informacji.

Zastosowanie

Moduł KAmod BMP280 umożliwia podłączenie do urządzenia precyzyjnego pomiaru ciśnienia i temperatury. Przyda się w projektach, w których potrzebne są kompaktowe wymiary, mały pobór energii i dokładny pomiar danych. Podstawowe zakresy zastosowań to stacje pogodowe, monitoring środowiska, systemy nawigacyjne i pomiar wysokości, ze względu na doskonałą precyzję. To ostatnie jest szczególnie przydatne w dronach i robotach mobilnych. Oczywiście, moduł znajdzie swoje miejsce także w systemach IoT, aplikacjach kontroli procesów przemysłowych, a także w elektronice ubieranej. Opisane wyżej parametry sensora BMP280 umożliwiają stosowanie go w bardzo szerokim spektrum zastosowań, szerszym niż opisywane w artykule.

Podsumowanie

Moduł KAmod BMP280 to standardowa płytka breakout z sensorem ciśnienia i temperatury BMP280. Czujnik to miniaturowy, precyzyjny, energooszczędny barometr przeznaczony głównie do aplikacji mobilnych. Moduł oferuje precyzję pomiaru, dużą stabilność parametrów, niezawodność oraz elastyczność. Te cechy sprawdzą się w takich projektach jak stacje pogodowe, roboty mobilne, urządzenia IoT, ubieralne, a nawet przemysłowe.

Moduł KAmod BMP280 jest dostępny w sklepie Kamami.pl
