Co znajduje się wewnątrz nowoczesnego urządzenia elektronicznego?

Sterownik w maszynie produkcyjnej, router w biurze, czujnik w samochodzie: z zewnątrz każde z tych urządzeń to zamknięta obudowa z kilkoma przyciskami lub diodami. Dopiero po jej zdjęciu widać, że o działaniu sprzętu decyduje zestaw starannie dobranych elementów. Kilka z nich ma szczególne znaczenie: podłoże, na którym zbudowano układ, komponenty realizujące funkcje urządzenia oraz zabezpieczenia chroniące całość przed warunkami pracy. Ich dobór wpływa na niezawodność, trwałość i bezpieczeństwo, a błędy z wczesnego etapu bywają kosztowne w naprawie po wdrożeniu produktu.

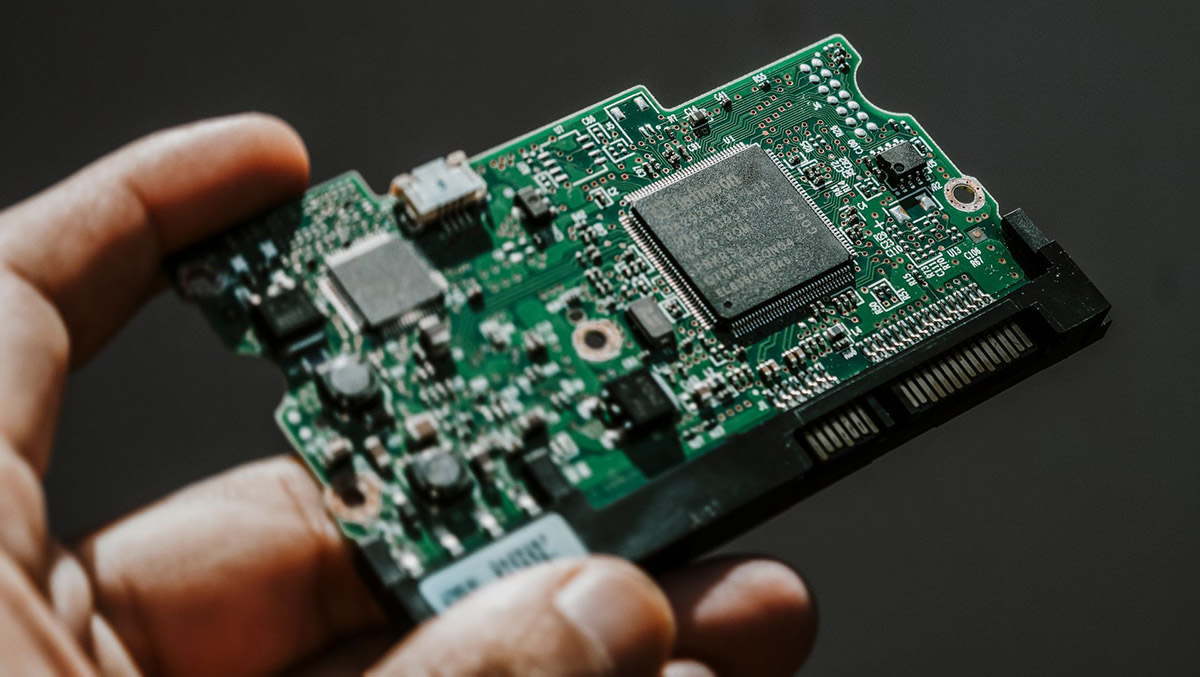

Fundament konstrukcji, czyli płytka PCB

Wszystkie elementy elektroniczne muszą być ze sobą połączone i mechanicznie utrzymane w jednym miejscu. Zadanie to spełnia obwód drukowany, który można nazwać szkieletem urządzenia: to na nim opierają się ścieżki przewodzące, pola lutownicze i wszystkie połączenia między komponentami. Dobrze zaprojektowana płytka PCB nie tylko prowadzi sygnały, ale także odprowadza ciepło i stabilizuje konstrukcję mechaniczną. Jej parametry nigdy nie są przypadkowe, ponieważ zależą od warunków, w jakich sprzęt będzie pracował.

Źródło: pexels.com

Najczęściej stosuje się laminat FR-4, czyli tkaninę szklaną nasączoną żywicą epoksydową, który sprawdza się w większości typowych zastosowań. Urządzenia narażone na wysokie temperatury wymagają laminatów o podwyższonej odporności termicznej, a konstrukcje, które muszą się wyginać lub mieścić w ciasnych przestrzeniach, korzystają z podłoży elastycznych. Drugim ważnym parametrem jest liczba warstw: proste układy mieszczą się na płytce jedno- lub dwuwarstwowej, natomiast bardziej złożone, z dużą liczbą połączeń i szybkimi sygnałami, wymagają struktur wielowarstwowych.

Znaczenie ma także środowisko pracy. Wilgoć, wahania temperatury i wibracje stopniowo obciążają ścieżki oraz połączenia lutowane. Płytka dobrana wyłącznie pod kątem ceny może po kilku miesiącach eksploatacji prowadzić do pęknięć, rozwarstwień lub niestabilnej pracy urządzenia, a takie usterki są trudne do zdiagnozowania, bo mają charakter sporadyczny. Dlatego obwód drukowany warto dobierać już na etapie projektowania układów elektronicznych.

Komponenty i obudowa – reszta układanki

Na płytce montuje się komponenty, które dzielą się na dwie grupy. Elementy aktywne, takie jak mikrokontrolery, tranzystory czy układy scalone, przetwarzają sygnały, sterują przepływem prądu i realizują logikę działania urządzenia. Elementy pasywne, czyli rezystory, kondensatory i cewki, kształtują napięcia i prądy, filtrują zakłócenia oraz magazynują energię. Żadna z tych grup nie zadziała poprawnie bez drugiej, a dobór komponentów do konkretnego zastosowania ma bezpośredni wpływ na trwałość całości.

Same podzespoły to jednak nie wszystko. Produkcja urządzeń elektronicznych obejmuje również obudowę, okablowanie i elementy mechaniczne, które decydują o tym, czy sprzęt poradzi sobie poza laboratorium. W trudnych warunkach szczególną rolę odgrywa hermetyzacja elektroniki, czyli zabezpieczenie gotowego układu przed czynnikami zewnętrznymi. Najczęściej wykorzystuje się:

• zalewanie żywicą, które tworzy szczelną, odporną mechanicznie powłokę wokół układu,
• lakierowanie, czyli nałożenie cienkiej warstwy ochronnej na płytkę wraz z komponentami,
• obudowy o odpowiednim stopniu szczelności.

Dzięki temu elektronika jest chroniona przed wilgocią, pyłem, wibracjami i kontaktem z substancjami chemicznymi. Ma to znaczenie w przemyśle, transporcie czy urządzeniach pracujących na zewnątrz.

Od projektu do gotowego produktu

Droga od pomysłu do działającego urządzenia składa się z kilku etapów, które wzajemnie na siebie wpływają. Zaczyna się od projektu: schematu, układu płytki i doboru komponentów z uwzględnieniem kosztów, dostępności i możliwości produkcyjnych. Następnie przychodzi czas na montaż. Montaż SMT/SMD polega na automatycznym umieszczaniu miniaturowych elementów powierzchniowych na płytce. Natomiast montaż THT dotyczy elementów z wyprowadzeniami przewlekanymi przez otwory, często większych lub mocniej obciążonych mechanicznie. Przy wymagających projektach stosuje się dodatkowo lutowanie selektywne.

Gotowy układ przechodzi kontrolę jakości. Inspekcja optyczna AOI wykrywa błędy montażu, takie jak brakujące lub przesunięte elementy, a testy funkcjonalne sprawdzają, czy urządzenie działa zgodnie z założeniami. W zależności od potrzeb całość może zostać zahermetyzowana i złożona w kompletny wyrób.

Dla firm wdrażających nowy produkt istotne jest, by projekt i produkcja były ze sobą spójne. Prodel Electronics, producent elektroniki działający od 2005 roku, prowadzi biuro projektowe i produkcję w jednym miejscu, co ogranicza liczbę podmiotów do koordynowania. Firma stawia na indywidualne podejście do projektu oraz krótki proces decyzyjny. Zapytanie ofertowe można przesłać przez formularz na stronie firmy, a wycena jest bezpłatna.
