Dokładny pomiar prądu ma kluczowe znaczenie dla wydajnej, bezpiecznej i niezawodnej elektroniki mocy. Infineon Technologies rozszerza swoją rodzinę magnetycznych czujników prądu XENSIV™ o nowe czujniki TLE4971/TLI4971, umieszczone w obudowie 300 mil. Nowe produkty oferują najwyższą dokładność spośród dostępnych na rynku bezrdzeniowych czujników prądu magnetycznego, z całkowitym błędem wynoszącym zaledwie 0,7% w całym zakresie temperatur i okresu eksploatacji. W połączeniu z właściwościami obudowy 300 mil, wysoka dokładność sprawia, że czujniki idealnie nadają się do konwersji prądu w zastosowaniach motoryzacyjnych i przemysłowych.

Dostępne w sześciu różnych, wstępnie zaprogramowanych zakresach prądu: 16 A, 20 A, 30 A, 35 A, 40 A i 50 A. Obudowa 300 mil (około 7,62 mm) uzupełnia ofertę czujników prądu 3,3 V firmy Infineon. Została specjalnie zoptymalizowana pod kątem obsługi wewnętrznej niskiej rezystancji, oferując jednocześnie wzmocnioną i podstawową izolację, a także odległość upływu i odstęp 8 mm dla zastosowań wysokiego napięcia.

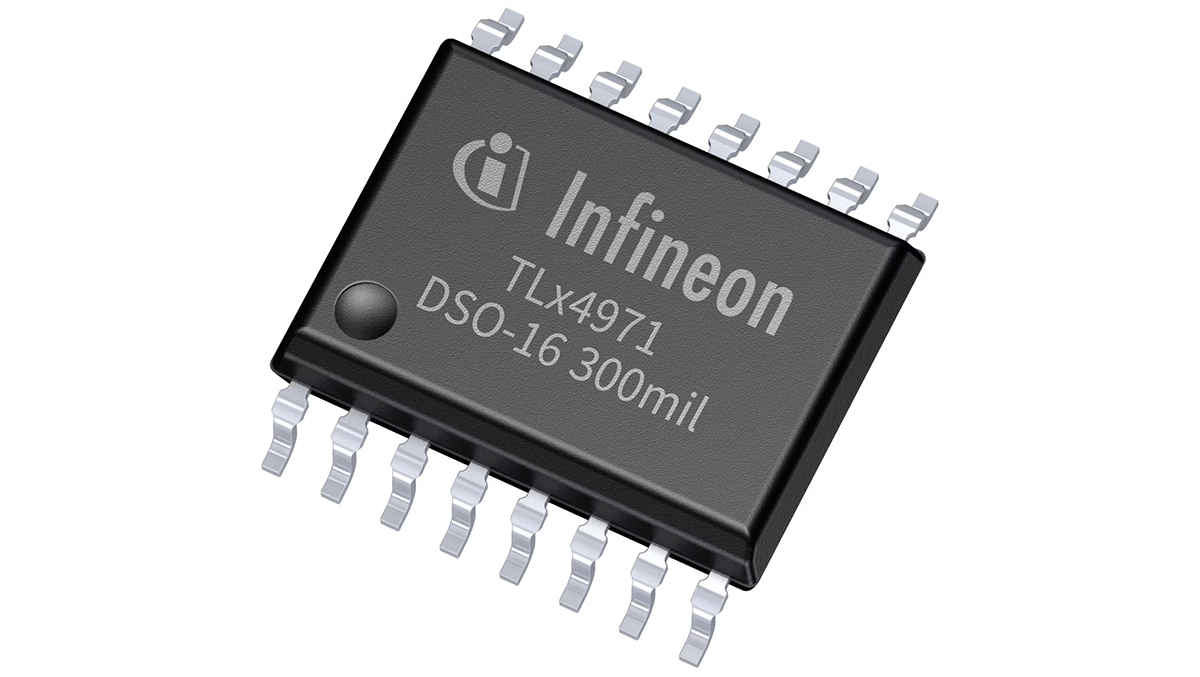

Źródło: Infineon

Czujniki integrują szynę prądową o typowej rezystancji wstawienia 550 µΩ w celu zminimalizowania strat mocy. Obsługują dwukierunkowy pomiar prądu przemiennego i stałego poprzez interfejs analogowy. Dodatkowo mają dwa szybkie wyjścia wykrywania przetężenia w celu ochrony obwodu zasilania. TLE4971 przeznaczony jest do:

• zastosowań motoryzacyjnych, w tym ładowarek pokładowych i pomocniczych napędów wysokiego napięcia
• zastosowań przemysłowych, takich jak falowniki fotowoltaiczne, systemy magazynowania energii i ładowania, np. stacje szybkiego ładowania prądem stałym.
• przemysłowe napędy ogólnego przeznaczenia i serwonapędy.

Wysoka dokładność pomiaru urządzeń jest możliwa dzięki opatentowanej kompensacji temperatury i naprężeń. W przeciwieństwie do rozwiązań opartych na rdzeniu magnetycznym, czujniki są wolne od efektów histerezy i nasycenia. Zasada pomiaru różnicowego eliminuje potrzebę stosowania rdzeni magnetycznych lub ekranowania przed polami rozproszonymi.

Dzięki szybkiemu wykrywaniu przetężenia (OCD) czujniki nadają się również do zastosowań z rozwiązaniami o szerokiej przerwie energetycznej, takimi jak GaN lub SiC. Zintegrowana pamięć EEPROM umożliwia dostosowanie limitów wykrywania przetężenia czujnika i filtrów eliminujących zakłócenia do różnych zastosowań.
